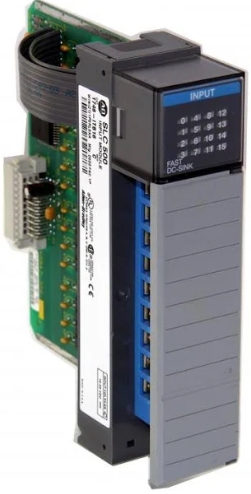

Allen Bradley 1746-ITB16 SLC 500 mô-đun đầu vào chìm rời rạc phản ứng nhanh Mới và Nguyên bản Chất lượng cao

Allen Bradley 1746-ITB16 Mô-đun đầu vào chìm rời rạc phản hồi nhanh SLC 500

1746-ITB16 là mô-đun đầu vào rời rạc phản hồi nhanh SLC500. Mô-đun này được lắp vào khung máy SLC 500 và tương thích để sử dụng với bất kỳ bộ xử lý SLC 500 nào. Mô-đun này được thiết kế với Mười sáu (16) kênh đầu vào, được thiết kế để nhận các đầu vào tốc độ cao hoặc các đầu vào hoạt động ở tần số chuyển mạch nhanh. Mặc dù tương thích với bất kỳ bộ điều khiển SLC nào, khi 1746-ITB16 được sử dụng với SLC 5/03 hoặc SLC 5/04, bộ xử lý và các lệnh ngắt đầu vào rời rạc (DII) với thăm dò 100 µsec, có thể đọc xung tần số lên đến 1kHz. Nếu tín hiệu bắt nguồn từ bộ mã hóa mã xám, tần số xung có thể đạt tới 2kHz. Khi sử dụng với bộ mã hóa mã xám, thiết bị Allen-Bradley được khuyến nghị là Bộ mã hóa mã xám tuyệt đối 845D.

Điện áp hoạt động của 1746-ITB16 là 10-30VDC với điện áp danh định là 24VDC. Nó hỗ trợ cấu hình dây chìm và có dòng điện backplane là 0,085 A ở 5VDC. Mỗi kênh của mô-đun có độ trễ tín hiệu tối đa là 0,43 ms cho quá trình chuyển đổi TẮT sang BẬT và 0,5 ms cho quá trình chuyển đổi BẬT sang TẮT trong khi điện áp trạng thái TẮT tối đa là 5VDC và dòng điện trạng thái TẮT tối đa là 1,5 mA. Dòng điện đầu vào danh định của mô-đun là 8 mA ở 24VDC.

Mô-đun này chiếm một khe cắm duy nhất của khung máy 1746 và được gắn trực tiếp vào mặt sau của khung máy. Mô-đun này không hỗ trợ tháo lắp khi mất điện (RIUP) do đó, chỉ lắp đặt mô-đun này khi đã ngắt điện khỏi khung máy.

Mô-đun này yêu cầu dòng điện backplane là 0,85 A ở 5V DC. Nó có độ trễ tín hiệu tối đa là 0,3 ms ở trạng thái Bật và 0,5 ms ở trạng thái Tắt. Nó có dòng điện và điện áp Off-state tối đa lần lượt là 1,5 mA và 5V DC. 1746-ITB16 có dòng điện đầu vào danh nghĩa là 8 mA ở 24V DC và công suất tiêu tán tối đa là 3,6 W. Với hoạt động nhanh chóng của mình, nó phù hợp cho các ứng dụng quan trọng về thời gian. 1746-ITB16 chịu trách nhiệm tiếp nhận và lưu trữ dữ liệu tương tự ở định dạng kỹ thuật số trong bảng hình ảnh dữ liệu của nó để tất cả các bộ xử lý SLC 500 dạng mô-đun và cố định có thể truy xuất. Nó hỗ trợ kết nối từ tối đa tám cảm biến hoặc bộ truyền động riêng biệt cho nhiều ứng dụng khác nhau. Các khối đầu cuối có thể tháo rời của nó loại bỏ nhu cầu ngắt kết nối dây, giúp việc thay thế trở nên dễ dàng. 1746-ITB16 cũng có mạch lọc và ghép quang để giảm nhiễu tín hiệu. Các giá trị đầu vào của mô-đun 1746-ITB16 có thể được truy cập bởi bộ xử lý SLC 500 bằng cách sử dụng lập trình Ladder Logic. Việc khắc phục sự cố trở nên dễ dàng hơn với các đèn LED chỉ báo hiển thị các giá trị trạng thái đầu vào của mô-đun. 1746-ITB16 sử dụng nền tảng phần cứng chia sẻ bao gồm nhiều kết hợp I/O kỹ thuật số và tương tự. Điều này tiết kiệm chi phí và không gian. 1746-ITB16 được thiết kế để hoạt động trong môi trường có nhiệt độ từ 32 - 140 °F và độ ẩm tương đối không ngưng tụ từ 5-95%.

Thông số kỹ thuật cho 1746-ITB16

Loại mô-đun: Mô-đun đầu vào rời rạc phản hồi nhanh

Loạt : SLC 500

Mã số sản phẩm/Số danh mục: 1746-ITB16

Điện áp đầu vào danh nghĩa: 24VDC

Phạm vi điện áp đầu vào: 10-30VDC

Cấu hình dây điện: Cấu hình hệ thống dây điện bồn rửa

Tiêu thụ dòng điện của mặt sau: 0,085 Một

Độ trễ tín hiệu, tải điện trở tối đa: Bật = 0,3 ms; Tắt = 0,5 ms

Điện áp trạng thái tắt, tối đa: 5VDC

Dòng điện ngoài trạng thái, tối đa: 1,5mA

Dòng điện đầu vào danh nghĩa: 8 mA ở 24VDC

Phạm vi điện áp: Bồn rửa DC 10-30 Volt

Đầu vào: 16

Dòng điện mặt sau (5 vôn DC): 85 miliampe

Độ trễ tín hiệu: 0,3 hoặc 0,5 mili giây

Tắt dòng điện trạng thái: 1,5 miliampe

Ứng dụng: Kết hợp 120 Volt AC I/O
