1746-NI4

Allen Bradley 1746-NI4 SLC 500 Analog I/O Module Mới và Nguyên bản Chất lượng cao

Mô-đun I/O tương tự Allen Bradley 1746-NI4 SLC 500

  • mục số .:

    1746-NI4
  • thanh toán:

    T/T
  • Giá thị trường:

    $66
  • giá bán:

    $99
  • nguồn gốc sản phẩm:

    USA
  • màu sắc:

    New sealed
  • thời gian dẫn đầu:

    In stock/1-3days

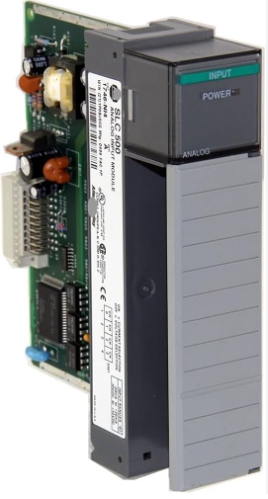

Allen Bradley Mô-đun I/O tương tự 1746-NI4 SLC 500

1746-NI4 là Mô-đun đầu vào tương tự bốn (4) kênh SLC 500. Mô-đun này có các kênh tương tự do người dùng lựa chọn cho điện áp hoặc dòng điện để hỗ trợ nhiều ứng dụng giám sát và điều khiển; mô-đun có độ phân giải 16 bit và chứa một khối đầu cuối có thể tháo rời cung cấp các kết nối kênh đầu vào tương tự. Kênh này có thể được kết nối như một đầu vào vi sai. Có một DIP chuyển mạch trên bảng mạch để chọn điện áp đầu vào hoặc dòng điện. Dòng điện Backplane ở 5 Vôn của mô-đun này là 25 mA; ở 24 Vôn, dòng điện là 85 mA. Cần thận trọng để tránh kết nối nguồn điện áp mà không có dòng điện máy phát, v.v. với kênh được định cấu hình cho đầu vào dòng điện. Có thể xảy ra tình trạng mô-đun hoạt động không đúng hoặc hư hỏng mô-đun.

1746-NI4 có Chiều dài cáp tiêu chuẩn là 0,5, 1, 2,5 và 5,0 mét. Đầu nối AIFM của mô-đun này là vỏ chữ D 15 chân. Allen Bradley 1746-NI4 có Thông số kỹ thuật đầu vào vòng lặp hiện tại: phạm vi đầu vào là +/- 20 mA (danh nghĩa) và +/- 30 mA (tối đa). Trở kháng đầu vào là 250 Ohm với độ phân giải là 1,22070 & µA trên mỗi LSB và độ trôi lỗi khuếch đại xấp xỉ là +/- 67 ppm/độ C. Độ chính xác tổng thể ở 25 độ C là +/- 0,365% của toàn thang đo, +/- 0,642% ở 60 độ C. Độ trôi độ chính xác tổng thể là +79 ppm/độ C của toàn thang đo. Phạm vi điện áp đầu vào của 1746-NI4 là +/- 10 Volts DC -1 LSB. Trở kháng của nó là 1 mega Ohm. Độ trôi chính xác là +63 ppm/độ C của thang đo đầy đủ. Độ phân giải là 305,176 & µV trên mỗi LSB, với độ trôi lỗi Gain ở +/- 57 ppm/độ C. Độ chính xác tổng thể ở 25 độ C là +/-0,284% của thang đo đầy đủ và +/-0,504% ở 60 độ C.

1746-NI4 là một mô-đun đầu vào tương tự từ dòng SLC 500 của Allen-Bradley. Nó có Bốn (4) kênh đầu vào vi sai không bị cô lập, có thể lựa chọn riêng cho đầu vào điện áp hoặc dòng điện. Phạm vi tín hiệu đầu vào có thể lựa chọn bao gồm -20 đến +20 mA (hoặc) -10 đến +10V dc.

Mô-đun hoạt động bằng cách chuyển đổi tín hiệu đầu vào tương tự thông qua Điều chế Delta–Sigma với phạm vi từ -16.384 đến +16.384 cho đầu vào Dòng điện và -32.768 đến +32.767 cho đầu vào Điện áp. Dữ liệu đã chuyển đổi có thể được xử lý bằng cách sử dụng thuật toán Scaling để hiển thị biến quy trình được đo. Cả hai phương pháp đều tạo ra cùng một đầu ra được chia tỷ lệ.

Mô-đun này tương thích với bộ điều khiển SLC 500 kiểu phần cứng cố định hoặc dạng mô-đun. Phiên bản phần cứng cố định của SLC 500 đi kèm với các kênh I/O nhúng với khả năng mở rộng hạn chế. PLC SLC 500 phần cứng dạng mô-đun có hệ thống hoàn toàn dạng mô-đun và có thể tùy chỉnh.

Mô-đun này có đèn LED chỉ báo tích hợp để chỉ trạng thái của từng kênh và trạng thái chung của hoạt động của mô-đun. Điều này cung cấp chẩn đoán mô-đun nhanh chóng, cũng có thể được truy cập thông qua ngắt chẩn đoán của bộ điều khiển. Hệ thống báo cáo này cho phép thời gian khắc phục sự cố nhanh hơn và tăng tính khả dụng của mô-đun.

Thông số kỹ thuật cho 1746-NI4

Mã số sản phẩm/Số danh mục: 1746-NI4

Loạt : SLC 500

Loại mô-đun: Mô-đun I/O tương tự

Dòng điện mặt sau (5 vôn): 25 miliampe

Dòng điện mặt sau (24 vôn DC): 85 miliampe

Tín hiệu đầu vào Thể loại: -20 đến +20 mA (hoặc) -10 đến +10V dc

Băng thông: 10 Hz

Mã hóa đầu vào hiện tại: -16.384 đến +16.384

Thời gian cập nhật: 512 micro giây

Mã hóa điện áp đầu vào: -32.768 đến +32.767

Nghị quyết : 16 bit

Vị trí khung gầm: Bất kỳ khe cắm mô-đun I/O nào ngoại trừ khe cắm 0

Bước phản hồi: 60 mili giây

Dòng điện Backplane: (5 Volt) 35 mA; (24 Volt DC) 85 mA

Ứng dụng: Kết hợp 120 Volt AC I/O

Loại chuyển đổi: Điều chế Delta–Sigma

Chiều dài cáp : 0,5, 1, 2,5 hoặc 5,0 mét.

Độ phân giải của bộ chuyển đổi: 16 bit

Dịch vụ của chúng tôi:

1、Tất cả sản phẩm của chúng tôi đều mới và chính hãng, chất lượng tốt

2、Giá của chúng tôi rất cạnh tranh.

3、 Chúng tôi có sẵn số lượng lớn trong kho nên có thể giúp khách hàng có được những linh kiện khó có được.

4、Mọi thắc mắc sẽ được trân trọng và trả lời trong vòng 24 giờ.

Đóng gói và giao hàng:

1、100% hàng mới và nguyên niêm phong của nhà máy!

2、Bảo hành: 1 năm

3、Đóng gói: Đóng gói ban đầu bằng thùng carton.

4、Thời gian giao hàng: Giao hàng trong vòng 3-7 ngày sau khi thanh toán

5、Tất cả hàng hóa sẽ được kiểm tra trước khi giao hàng
