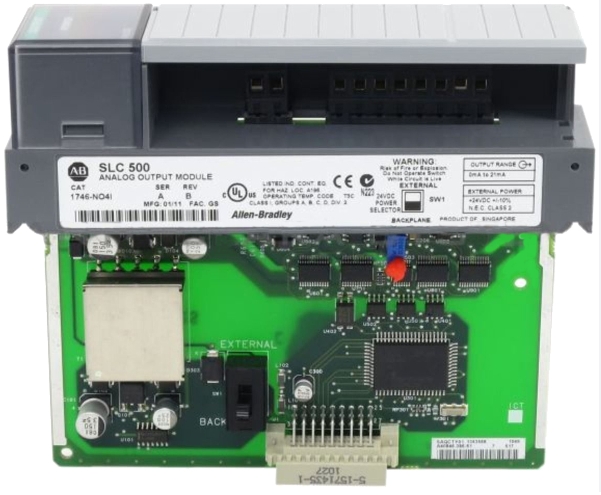

Allen Bradley 1746-KHÔNG4I Mô-đun đầu ra tương tự SLC 500
Mô-đun 1746-NO4I là mô-đun đầu ra tương tự của Bộ điều khiển logic lập trình (PLC) thuộc nền tảng sản phẩm SLC 500. Mô-đun này được sử dụng với nền tảng đã đề cập và tương thích với biến thể Hai (2) bộ điều khiển như phần cứng cố định theo kiểu phần cứng mô-đun.
Mô-đun này có khả năng tạo ra phạm vi Dòng điện đầu ra từ 0 đến 20 mA có thể được sử dụng để điều khiển các thiết bị và dụng cụ điều chế. Các đầu ra tương tự thông thường được kết nối với lệnh điều khiển của bộ điều khiển. Nếu được sử dụng với bộ điều khiển Tỷ lệ-Tích phân-Dẫn xuất, đầu ra tương tự được chỉ định để biểu diễn Đầu ra điều khiển (CO) của bộ điều khiển PID. Đối với các trạm tải thủ công, đầu ra tương tự biểu diễn lệnh thủ công do người vận hành nhập vào. Nó cũng có thể được sử dụng để truyền lại tín hiệu quan trọng đến một hoặc nhiều thiết bị. Điều này có thể nhằm mục đích chỉ báo, ghi dữ liệu và chuyển đổi tín hiệu.
Tín hiệu thích hợp được chỉ định bằng cách sửa đổi các thuộc tính của mô-đun. Mô-đun này cũng được lắp đặt với một công tắc chọn nhúng để cho phép lựa chọn nguồn cung cấp điện. Có thể lựa chọn nguồn cung cấp điện bên trong, nghĩa là mô-đun sẽ sử dụng nguồn cung cấp từ mặt sau trong khi nguồn bên ngoài đề cập đến nguồn cung cấp điện bên ngoài với thông số kỹ thuật là 24 ± 10% ở mức tối đa 195 mA.
1746-NO4I là mô-đun đầu ra tương tự bốn (4) kênh SLC 500 sử dụng định dạng nhị phân bổ sung 16 bit 2. Nó có 4 đầu ra dòng điện có phạm vi đầu ra từ 0 đến +20 mA với đầu ra dòng điện toàn thang là 21 mA. Dòng điện tiêu thụ ở mặt sau của mô-đun này là 55 mA ở 5 VDC trong khi và 195 mA ở 24 VDC trong khi dung lượng vượt phạm vi là 5% (0 đến 21 mA và 1 LSB). Định mức điện áp nguồn của nó là 24 Volts DC +/- 10% ở mức tối đa 195 mA và cách ly mặt sau là 500 Volts DC. Lưu ý rằng một số ứng dụng yêu cầu nguồn điện 21,6 đến 26,4 Volts DC khi không có đủ nguồn điện chảy từ nguồn điện SLC.
1746-NO4I cũng đi kèm với thời gian phản hồi cập nhật là 512 µs cho tất cả các kênh song song. Phản hồi bước đầu vào của mô-đun này là 2,5 mili giây ở mức 95%. Nhiệt độ hoạt động của nó là 0 đến 60 độ C; Nhiệt độ lưu trữ là -40 đến 85 độ C và độ ẩm tương đối xung quanh không ngưng tụ là 5 đến 95%. Mô-đun đầu ra được hiệu chuẩn tại nhà máy này có vỏ mở và chỉ tương thích với khung máy 1746. Mô-đun này cũng có đèn báo trạng thái LED. 1746-NO4I có dải tải từ 0 đến 500 ohm và điện kháng tải tối đa là 100 µH, với độ phân giải bộ chuyển đổi 14 bit thông qua phương pháp chuyển đổi R-2R Ladder. Độ trôi độ chính xác tổng thể tối đa của 1746-NO4I là +/- 70 ppm/ độ C của độ chính xác toàn thang.
Khi đấu dây cho mô-đun này, hãy sử dụng cáp truyền thông có vỏ bọc như Belden 8761 hoặc tương đương với chiều dài càng ngắn càng tốt. Để thuận tiện cho việc đấu dây, mô-đun được cung cấp một đầu nối có thể tháo rời để đấu dây đơn giản hơn và dễ dàng hơn khi thay thế mô-đun.
Thông số kỹ thuật cho 1746-KHÔNG4I
Mã số sản phẩm/Số danh mục: 1746-KHÔNG4I
Loạt : SLC 500
Loại mô-đun: Mô-đun đầu ra tương tự
Dòng điện Backplane (5 Volt): 55 miliampe
Đầu ra: Bốn (4)
Dòng điện mặt sau (24 vôn DC): 195 miliampe
Phạm vi dòng điện đầu ra: 0 đến +20 mA
Đầu ra toàn diện: 21mA
Khả năng vượt phạm vi: 5% (0 đến +21 mA - 1 LSB)
Mã hóa đầu ra hiện tại: 0 đến +32764
Thời gian cập nhật: 512 micro giây
Dòng điện Backplane: (5 Volt) 55 miliampe; (24 Volt DC) 195 miliampe
Nghị quyết : 14 bit
Bước phản hồi: 2,5 mili giây
Nhiệt độ hoạt động môi trường: 0 đến 60 độ C
