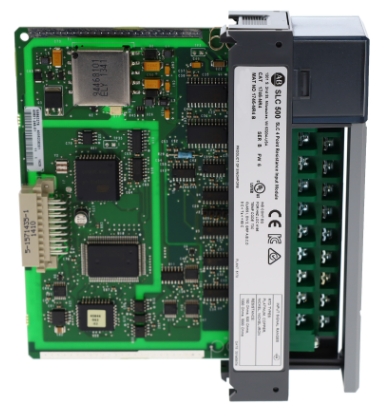

Allen Bradley 1746-NR4 Mô-đun đầu vào tương tự RTD/điện trở SLC 500
Mô-đun đầu vào RTD/điện trở 1746-NR4 SLC 500 có Bốn (4) kênh có sẵn được cách ly bằng mặt phẳng sau. Phương pháp chuyển đổi A/D của mô-đun là điều chế sigma-delta. Mô-đun này tương thích để lắp đặt vào kiểu cố định hoặc phần cứng mô-đun SLC 500. 1746-NR4 cũng đi kèm với bộ lọc đầu vào, đặc biệt là bộ lọc kỹ thuật số thông thấp có tần số có thể lập trình. Đèn báo trạng thái LED có trên mô-đun 1746-NR4, cụ thể là 5 đèn báo bao gồm 1 đèn báo trạng thái của chính mô-đun và 4 đèn báo cho các kênh của mô-đun, với 1 đèn báo cho mỗi kênh. Các loại RTD tương thích với mô-đun này là Niken, Sắt, Niken, Đồng và Bạch kim. Lưu ý rằng mô-đun này không yêu cầu nguồn điện bên ngoài và nó tự động hiệu chuẩn khi tần số bộ lọc, loại đầu vào hoặc dòng điện kích thích hoặc khi một kênh được bật. Dòng điện tiêu thụ của mô-đun 1746-NR4 là 50 mA ở cả 5 Volts DC và 24 Volts DC, và mức tiêu thụ điện năng tối đa của mô-đun là 1,5 Watt, với 0,3 Watts ở 5 Volts DC và 1,2 Watts ở 24 Volts DC. Mức quá tải vĩnh viễn tối đa mà mô-đun này có thể xử lý là +/- 5 Volts DC cho Volts và +/- 5 mA cho dòng điện và điện áp chế độ chung tối đa của nó là +/- 1 Volts. Độ cách ly quang học của 1746-NR4 là 500 Volts DC trong 1 phút giữa cả hai đầu vào và đất khung máy và giữa các đầu vào và mô-đun.
1746-NR4 cũng hoạt động ở nhiệt độ hoạt động từ 0 đến 60 độ C và có thể được bảo quản ở nhiệt độ không hoạt động từ -40 đến 85 độ C.
1746-NR4 là mô-đun Allen-Bradley thuộc dòng sản phẩm SLC 500. Mô-đun này là mô-đun Cảm biến nhiệt độ điện trở (RTD) được sử dụng để kết nối cảm biến RTD với hệ thống điều khiển SLC 500.
Nó có Bốn (4) đầu vào RTD với mỗi kênh hỗ trợ nhiều loại RTD khác nhau. Các loại RTD tương thích bao gồm Platinum (385) 100, 200, 500 và 1000; Platinum (3816) 100, 200, 500 và 1000; Đồng (426) 10, Niken (618) 120, Niken (672) 120 và Niken Sắt (518) 604. Mô-đun RTD này có thể đo nhiệt độ thấp tới - 200 đến 850 độ C. Mỗi kênh đầu vào được tích hợp chức năng phát hiện cảm biến bị hỏng có thể chỉ ra mạch bị ngắn mạch hoặc hở. Khi phát hiện lỗi này, chỉ báo của mô-đun sẽ nằm ngoài phạm vi.
Mô-đun này cũng tương thích để đo các biến quy trình thông qua việc đấu dây trực tiếp các tín hiệu điện trở như 0 - 150 Ohm, 0 đến 500 Ohm, 0 đến 1000 Ohm và 0 đến 300 Ohm. Mô-đun này có thể được sử dụng không chỉ để đo nhiệt độ mà còn để đo độ dịch chuyển hoặc chuyển động hoặc một thiết bị cụ thể như cơ chế chọn và đặt, thiết bị kẹp và nhiều ứng dụng khác.
Nó tương thích để lắp đặt trong phần cứng kiểu cố định sử dụng 1746-A2 làm khung mở rộng hoặc cho khung cục bộ hoặc khung I/O từ xa của phần cứng kiểu mô-đun. Mô-đun này không được thiết kế để lắp đặt vào khe 0 của phần cứng kiểu mô-đun vì Khe 0 dành riêng cho mô-đun Bộ điều khiển hoặc Bộ chuyển đổi SLC 500.
Thông số kỹ thuật cho 1746-NR4
Loạt : SLC 500
Mã số sản phẩm/Số danh mục: 1746-NR4
Đầu vào: 4
Loại mô-đun: Mô-đun đầu vào tương tự RTD/điện trở
Không. Nếu Đầu vào: Bốn (4)
Băng thông: 2,62-65,5 Hertz
Cảm biến RTD tương thích: Bạch kim (385) 100, 200, 500 và 1000; Bạch kim (3816) 100, 200, 500 và 1000; Đồng (426) 10, Niken (618) 120, Niken (672) 120 và Niken Sắt (518) 604.
Thời gian cập nhật: 17 mili giây-1,2 giây
Phạm vi đầu vào điện trở tương thích: 0 - 150 Ohm, 0 đến 500 Ohm, 0 đến 1000 Ohm và 0 đến 300 Ohm
Dòng điện Backplane: 50 mA
Tiêu thụ điện năng của mặt sau: Tối đa 1,5 W (0,3 W ở 5V dc, 1,2 W ở 24V dc)
Vị trí khung I/O: Bất kỳ khe nào ngoại trừ khe 0
Bước phản hồi: 60 mili giây vào, 2,5 mili giây ra
Nghị quyết : .01 độ C
Cách ly hoạt động: 500 Volts/1 phút
Nhiệt độ hoạt động: 0 đến 60 độ C
Nhiệt độ lưu trữ: -40 đến 85 độ C
Phương pháp chuyển đổi A/D: Điều chế Sigma-delta
