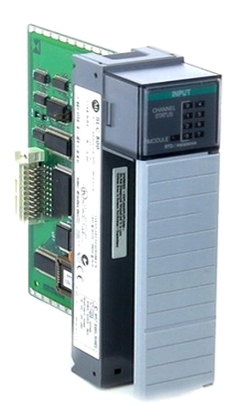

Allen Bradley 1746-NR8 Máy dò nhiệt độ điện trở (RTD) / Mô-đun điện trở
1746-NR8 là một mô-đun dò nhiệt độ điện trở (RTD) / điện trở. Mô-đun này chấp nhận tín hiệu điện trở từ các cảm biến RTD như Bạch kim (385) 100, 200, 500 và 1000; Bạch kim (3816) 100, 200, 500 và 1000; Đồng (426) 10, Niken (618) 120, Niken (672) 120 và Niken Sắt (518) 604 và các giá trị điện trở trực tiếp từ 0 - 150 Ohm, 0 đến 500 Ohm, 0 đến 1000 Ohm và 0 đến 300 Ohm.
Mô-đun này được sử dụng riêng cho hệ thống SLC 500. Nó có thể được sử dụng cụ thể với Hai (2) biến thể của SLC 500 như kiểu phần cứng cố định và dạng mô-đun. Nó chiếm một khe cắm của bất kỳ khung máy nào được sử dụng và không yêu cầu nguồn điện bên ngoài, thay vào đó, mô-đun này được cấp nguồn bằng nguồn điện mặt sau do nguồn điện hệ thống tạo ra.
Mô-đun này chủ yếu được sử dụng cho các ứng dụng Nhiệt độ vì cảm biến RTD được sử dụng cụ thể để đo các giá trị nhiệt độ. Khả năng chịu điện trở của mô-đun này có thể áp dụng để đo độ dịch chuyển hoặc chuyển động hoặc các thiết bị cơ học. Thông thường, nó được sử dụng để đo chiều dài di chuyển, chuyển động được phản ánh bởi sự giảm và tăng của giá trị điện trở.
Mô-đun này hỗ trợ cảm biến RTD 2 dây, 3 dây và 4 dây. Đối với RTD 2 dây, dây được khuyến nghị là cáp có vỏ bọc Belden 9501 hoặc tương đương. Đối với RTD 3 dây hoặc 4 dây, hãy sử dụng cáp Belden 9533 hoặc Belden 83503. Đối với RTD 2 dây, tránh chạy cáp dài vì nó làm giảm độ chính xác của phép đo. Không thể tránh khỏi, có thể giảm thiểu tác động của dây dài bằng cách sử dụng cáp có cỡ nhỏ hơn như dây AWG #16 thay vì AWG #24. Về cơ bản, hãy sử dụng cáp có điện trở thấp hơn trên mỗi foot. Các đầu cuối của Khối đầu cuối có thể tháo rời (RTB) chỉ dành cho kết nối dây đơn.
Trạng thái kênh có thể được theo dõi thông qua đèn báo LED trong khi hoạt động của mô-đun có thể được theo dõi thông qua đèn báo trạng thái LED. Mô-đun này có bộ lọc kỹ thuật số thông thấp và bộ lọc đầu vào có thể lập trình. Chuyển đổi tín hiệu tương tự sang tín hiệu số của mô-đun là điều chế sigma-delta. Quá trình hiệu chuẩn tự động của nó diễn ra mỗi khi mô-đun được cấp nguồn, cũng có thể lập trình theo chu kỳ cụ thể sau mỗi 5 phút. Các loại RTD có trên mô-đun 1746-NR8 là đồng, bạch kim, niken-sắt và niken. Khối đầu cuối tương thích với mô-đun này là khối đầu cuối Allen-Bradley 1746-RT-35. Mức tiêu thụ điện năng của mặt phẳng sau của mô-đun 1746-NR8 tối đa là 1,82 W và mức tiêu thụ điện năng là 0,5 W ở 5 Vôn DC và 1,32 W ở 24 Vôn DC. Mức tiêu thụ dòng điện của mặt phẳng sau 1746-NR8 là 100 mA ở 5 Vôn DC và 55 mA ở 24 Vôn DC. Điện áp chế độ chung tối đa của nó là +/- 1 Volt, trong khi quá tải vĩnh viễn tối đa của nó là +/- 5 mA cho dòng điện và +/- 5 Volt DC. Điện áp cách ly của mô-đun 1746-NR8 liên tục ở mức 5 Volt DC giữa các kênh và 500 Volt AC trong 1 phút giữa các đầu vào và mặt sau, cũng như giữa các đầu vào và mặt đất khung gầm. Phạm vi nhiệt độ hoạt động của nó là 32 đến 140 độ Fahrenheit, phạm vi nhiệt độ lưu trữ của nó là -40 đến 185 độ Fahrenheit và độ ẩm tương đối không ngưng tụ của nó là 5 đến 95%.
Thông số kỹ thuật cho 1746-NR8
Loạt : SLC 500
Mã số sản phẩm/Số danh mục: 1746-NR8
Đầu vào: 8
Loại mô-đun: Mô-đun đầu vào tương tự RTD/điện trở
Dòng điện mặt sau (5 vôn): 100 miliampe
Không. Nếu Đầu vào: Tám (8)
Dòng điện Backplane (24 Volt): 55 miliampe
Cảm biến RTD tương thích: Bạch kim (385) 100, 200, 500 và 1000; Bạch kim (3816) 100, 200, 500 và 1000; Đồng (426) 10, Niken (618) 120, Niken (672) 120 và Niken Sắt (518) 604.
Thời gian cập nhật: 6 mili giây đến 2 giây
Phạm vi đầu vào điện trở tương thích: 0 - 150 Ohm, 0 đến 500 Ohm, 0 đến 1000 Ohm và 0 đến 300 Ohm
Dòng điện Backplane : 100 mA ở 5VDC; 55 mA ở 24VDC
Tiêu thụ điện năng của mặt sau: Tối đa 1,82W (0,5W ở 5V dc, 1,32W ở 24V dc)
Bước phản hồi: 60 mili giây vào, 2,5 mili giây ra
Vị trí khung I/O: Bất kỳ khe nào ngoại trừ khe 0
Phạm vi nhiệt độ hoạt động: 32 đến 140 độ Fahrenheit
Nghị quyết : .01 độ C
Nhiệt độ hoạt động: 0 đến 60 độ C
Nhiệt độ lưu trữ: -40 đến 85 độ C
Ph瓢啤ng ph谩p chuy峄僴 膽峄昳 A/D: Điều chế Sigma-delta
