Allen Bradley 1746-OB16 SLC500 Mô-đun đầu ra DC rời rạc Mới và Nguyên bản Chất lượng cao

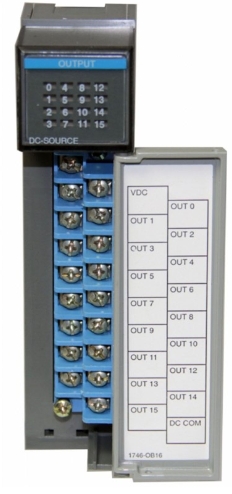

Allen Bradley 1746-OB16 Mô-đun đầu ra DC rời rạc SLC500

1746-OB16 là mô-đun đầu ra rời rạc tương thích để sử dụng với dòng sản phẩm SLC500. Mô-đun này có Mười sáu (16) kênh đầu ra 24VDC được sử dụng để cấp điện cho các thiết bị điện để thực hiện điều khiển thủ công và tự động cho quy trình hoặc máy móc.

1746-OB16P là mô-đun khe cắm đơn phù hợp với bất kỳ khe cắm nào của khung máy SLC500 ngoại trừ mô-đun ngoài cùng bên trái dành riêng cho bộ xử lý hoặc mô-đun giao tiếp. 1746-OB16P có dòng điện mặt sau là 0,250 A ở 5VDC và 0 A ở 24VDC. Nó có dòng rò trạng thái TẮT là 1 mA và dòng tải là 1 mA. Mỗi kênh có Dòng điện liên tục là ) 1,5 A ở 30 °C (86 °F) 1,0 A ở 60 °C (140 °F) và Dòng điện liên tục trên mỗi mô-đun là 6,4 A ở 0...60 °C (32...140 °F).

1746-OB16P không có nhóm đầu ra hoặc cách ly kênh riêng lẻ. Nó đi kèm với một nhóm duy nhất, bao gồm toàn bộ Mười sáu (16) kênh. Mỗi kênh có độ trễ tín hiệu BẬT là 0,1 ms và độ trễ tín hiệu TẮT là 1,0 ms với độ sụt điện áp trạng thái BẬT là 1,0 V ở 1,0 A với dòng điện đột biến trên mỗi điểm là 4,0 A ở 10 ms và dòng điện đột biến trên mỗi mô-đun là 32,0 A ở 10 ms.

1746-OB16P có thể được lắp đặt trong khung máy cục bộ, dọc theo bộ xử lý hoặc hoạt động như một trạm I/O phân tán, dọc theo bộ điều hợp truyền thông.

Mô-đun đầu ra DC kỹ thuật số 1746-OB16 SLC 500 của Allen-Bradley là mô-đun DC có mười sáu đầu ra DC 24V và được lắp trong bất kỳ khe cắm nào trong Khung I/O 1746. Mô-đun này có 16 điểm đầu ra và định mức điện mặt sau là 0,280A ở mức 5V DC và một trong 0A ở mức 24V DC. Mô-đun 1746-OB16 có thời gian trễ tín hiệu tối đa phụ thuộc vào tải là 1ms khi TẮT và 0,1ms khi BẬT và tổn thất dòng điện tối đa là 1mA ở trạng thái TẮT. Ở trạng thái BẬT, mô-đun này có tổn thất điện áp là 1,2V ở mức 0,50A và tải tối thiểu mà mỗi điểm có thể mang là 1mA. 1746-OB16 có dòng điện đầu vào danh nghĩa là 0,5A ở 30 độ C và 0,25 A ở 60 độ C cho mỗi điểm đầu ra và có dòng điện đầu vào gộp là 8A ở 30 độ C và 4A ở 60 độ C cho mỗi mô-đun. Nó cũng có dòng điện tăng đột biến là 3A trong 10ms lặp lại sau mỗi 1 giây ở 30 độ C và 2 giây ở 60 độ C (140 độ F). 1746-OB16 cung cấp khả năng cách ly điện áp giữa mặt phẳng sau và các đầu ra được thử nghiệm ở 1500 Vôn AC và có tổng công suất tản nhiệt là 7,6 Watt. Nó có xếp hạng Môi trường nguy hiểm Loại I, Phân khu 2 theo UL-A196, CSA và C-UL và được chứng nhận CSA và UL. Khi hoạt động, 1746-OB16 có phạm vi nhiệt độ hoạt động từ 0 đến 60 độ C (32 đến 140 độ F) ở độ ẩm xung quanh không ngưng tụ từ 5 đến 95% và được thiết kế để chịu được lực va chạm khi vận hành là 30G và độ rung khi vận hành là 2,5G ở tần số 57 đến 200 Hertz.

Thông số kỹ thuật cho 1746-OB16

Loại mô-đun: Mô-đun đầu ra DC kỹ thuật số

Loạt : SLC500

Mã số sản phẩm/Số danh mục: 1746-OB16

Số lượng đầu ra : Mười sáu (16) đầu ra

Điện áp đầu ra: Đầu ra 24VDC

Phạm vi điện áp hoạt động: 10-30VDC

Thời gian trễ đầu ra, TẮT sang BẬT: 1,0 mili giây

Thời gian trễ đầu ra, BẬT đến TẮT: 0,1ms

Dòng rò rỉ trạng thái TẮT: 1mA

Dòng điện Backplane ở mức 5,1 Volt: 0,135 Một

Dòng điện liên tục trên mỗi điểm: 1,5 A ở 30 °C (86 °F) 1,0 A ở 55 °C (131 °F)

Dòng điện liên tục trên mỗi mô-đun, tối đa: 6,4 A ở 0...60 °C (32...140 °F)

Phạm vi điện áp: Nguồn DC 10-50 Volt

Đầu ra: 16

Dòng điện/Đầu ra: 0,5 hoặc 0,25 ampe

Hiện tại/Mô-đun: 8 hoặc 4 ampe

Dòng điện mặt sau (5 vôn): 280 miliampe

Dòng điện/Mô-đun (30 độ C): 9 ampe

Ứng dụng: Dòng điện cao

Bước phản hồi: 60 mili giây vào, 2,5 mili giây ra

Tản nhiệt: 7,6 Watt
