mô-đun điều khiển

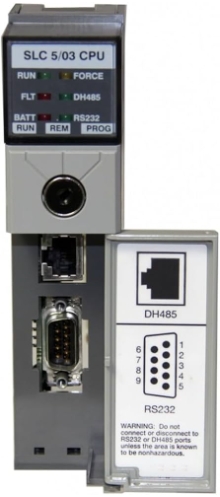

1747-L531 là mô-đun loại bộ xử lý SLC 5/03 thuộc dòng SLC 500 Modular Hardware Style. Nó được chế tạo để thực hiện nhiều chức năng khác nhau, bao gồm các hệ thống độc lập nhỏ, đơn giản đến các hệ thống phân tán lớn, phức tạp. Được thiết kế để thực hiện thông lượng, nó có thể hỗ trợ 60 mô-đun I/O khác nhau bao gồm I/O tương tự, kỹ thuật số và thông minh và ngoài ra, có thể điều khiển tới 4.096 điểm đầu ra và đầu vào. Nó được cung cấp kèm theo bộ xử lý mô-đun SLC 500, khung máy tương thích, nguồn điện và hướng dẫn lắp đặt cho tất cả các bộ phận đi kèm. Mô-đun này được đánh dấu C-Tick, tuân thủ CE và được UL liệt kê theo Tiêu chuẩn an toàn của Canada và Hoa Kỳ.
Bộ xử lý mô-đun 1747-L531 đi kèm với kích thước bộ nhớ là 8 K, 16 K hoặc 32 K cho các chương trình của nó. Bộ nhớ có thể định cấu hình này có thể được áp dụng cho bộ nhớ chương trình hoặc bộ nhớ dữ liệu. Ổ đĩa có RAM được hỗ trợ bằng pin có thời lượng sử dụng khoảng 2 năm. Đèn LED chỉ báo BATT sẽ cảnh báo người dùng khi điện áp của pin thay thế giảm xuống dưới ngưỡng. Có thể sử dụng tối thiểu ba mươi (30) phút khi ngắt kết nối pin, nhờ có tụ điện tích hợp. Nếu lắp pin mới để thay thế pin cũ trong vòng nửa giờ (30 phút), mọi dữ liệu được lưu trữ trong RAM đều có thể được giữ lại. Bộ xử lý 1747-L531 nhận và khởi tạo các giao thức truyền thông bao gồm DH-485 ngang hàng, ControlNet, Ethernet, Data Highway Plus (DH+), DeviceNet, Modbus RTU Master, cũng như DF1, ASCII và DH-485 chủ hoặc phụ bán song công hoặc song công hoàn toàn qua cổng RS232. Bảng điều khiển phía trước có công tắc phím 3 vị trí cho phép ba chế độ hoạt động: PROGRAM, RUN và REMOTE. Công tắc phím này không thể được sử dụng thay cho công tắc dừng khẩn cấp hoặc rơ le điều khiển chính được nối dây cứng.
Bộ điều khiển này có bộ nhớ tích hợp 8K, có thể mở rộng bằng cách sử dụng Flash EPROM. Mô-đun bộ nhớ bắt buộc có số bộ phận là 1747-M13 và ổ cắm bộ điều hợp là 1747-M15 hỗ trợ tối đa 64K bộ nhớ người dùng. Chương trình người dùng có thể được lưu trữ hoặc ghi vào mô-đun bộ nhớ để ngăn chặn việc xóa chương trình vô tình hoặc không mong muốn có thể do lập trình không đúng cách, xung điện và tiếng ồn. Nguyên tắc chung khi ghi chương trình người dùng vào mô-đun bộ nhớ là kích thước chương trình không được vượt quá kích thước bộ nhớ của bộ xử lý. Không ghi chương trình bị lỗi, đặc biệt là chương trình có lỗi lớn. Điều này sẽ bao gồm tình trạng lỗi và nguyên nhân gây ra lỗi để ghi vào EPROM.
Các chương trình người dùng, cấu hình phần cứng cũng như công cụ vận hành và xử lý sự cố như ép buộc I/O đều được triển khai tại đây.
Bộ xử lý này cũng hỗ trợ tính năng hold-up time. Tính năng này đề cập đến khả năng của bộ xử lý trong việc tiếp tục quét lập trình trong một thời gian giới hạn ngay cả khi điện áp đầu vào của nguồn điện hệ thống giảm xuống dưới phạm vi danh nghĩa. Khi thời gian hold-up hết hạn, CPU sẽ tự động chuyển sang chế độ dừng. Tính năng này ngăn chặn việc dừng đột ngột không lý tưởng trong bất kỳ ứng dụng điều khiển nào.
Thông số kỹ thuật cho
Mã số sản phẩm/Số danh mục: 1747-L531
Loạt : SLC 500
Đầu vào: 4096
Loại mô-đun: Bộ xử lý SLC 5/03
Đầu ra: 4096
I/O tương tự: 180
Ký ức: Lên đến 8 KB, RAM được hỗ trợ bằng pin
Th峄漣 gian qu茅t ch瓢啤ng tr矛nh: 1ms/K
Bộ nhớ người dùng: 8.000 từ
Khung I/O: 3
Khe cắm mô-đun khung gầm: 30
Thời gian quét I/O: 0,225 mili giây
Giao tiếp : DH485, RS-232
Bộ nhớ sao lưu: 1747-M13
Nhiệt độ môi trường: 0 đến 60 độ C
Dòng điện mặt sau (5 vôn DC): 500 miliampe
Bộ nhớ dự phòng pin: Có; 1747-BA
