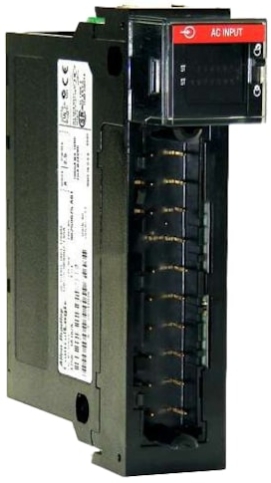

Allen Bradley 1756-IA16 ControlLogix 16 Pt D/I 120V AC Module
Allen-Bradley 1756-IA16 là mô-đun ControlLogix có Mười sáu (16) kênh đầu vào rời rạc. Nó có Hai (2) nhóm, mỗi nhóm gồm Tám (8) kênh đầu vào và hoạt động ở điện áp tín hiệu danh định là 120VAC với dải điện áp hoạt động từ 74-132 VAC với tần số 47-63 Hz. Nó tương thích để sử dụng với bất kỳ khung máy ControlLogix nào. 1756-IA32 có Hai (2) nhóm đầu vào, mỗi nhóm đầu vào có Tám (8) kênh. Nó được cung cấp đèn LED trạng thái kênh riêng lẻ kích hoạt để cung cấp phản hồi về trạng thái của từng kênh. Mỗi kênh đầu vào có thời gian trễ phần cứng tối đa 10 ms + thời gian lọc để chuyển tín hiệu TẮT sang BẬT và tối đa 8 ms + thời gian lọc để chuyển tín hiệu BẬT sang TẮT. Thời gian lọc có thể lựa chọn của người dùng để chuyển từ TẮT sang BẬT là 1 ms hoặc 2 ms và 9 ms hoặc 18 ms để chuyển từ BẬT sang TẮT. Mô-đun này có thời gian cập nhật tuần hoàn là 200 µs-750 ms.
Thông số kỹ thuật cho 1756-IA16
Nhà sản xuất: Rockwell Automation
Điện áp đầu vào:120VAC
Loạt:Kiểm soátLogix
Mã số sản phẩm/Số danh mục:1756-IA16
Th瓢啤ng hi峄噓:Allen-Bradley
Số lượng đầu vào:M瓢峄漣 s谩u (16)
Phạm vi điện áp đầu vào:74-132VAC
Trạng thái BẬT Dòng điện, min.:5 mA ở 79V AC, 47…63 Hz
Trạng thái BẬT Dòng điện, tối đa.:13 mA ở 132V AC, 47…63 Hz
Thời gian cập nhật tuần hoàn:200 µs…750 ms
Độ trễ tín hiệu, chuyển tiếp ON:Độ trễ phần cứng: tối đa 8 ms + thời gian lọc Thời gian lọc có thể lựa chọn của người dùng: 9 ms hoặc 18 ms
Độ trễ tín hiệu, chuyển đổi TẮT:Độ trễ phần cứng: tối đa 10 ms + thời gian lọc Thời gian lọc có thể lựa chọn của người dùng: 1 ms hoặc 2 ms
Dòng điện Backplane, 5.1VDC:100mA
Dòng điện Backplane, 24VDC:2mA
Tổng công suất Backplane:0,58W
Khối đầu cuối có thể tháo rời (RTB):1756-TBNH 1756-TBSH
Loại mô-đun:Mô-đun đầu vào AC kỹ thuật số
Đầu vào:16
Phạm vi điện áp hoạt động:74 đến 132 Vôn AC
Thời gian trễ đầu vào:Có thể lập trình 9 hoặc 18 mili giây
Dòng điện hoạt động tối thiểu:5 miliampe ở 74 Volts AC
Dòng điện hoạt động tối đa:13 miliampe ở 132 Volts AC
Dòng điện đầu vào tối đa, trạng thái tắt:2,5 miliampe
Công suất tản nhiệt (Tối đa): 5,8 Watt ở 60 độ C
Dòng điện Backplane ở 5 Volt: 105 miliampe
Dòng điện Backplane ở 24 Volt: 2 miliampe
Sự miêu tả:
Allen-Bradley 1756-IA16 là mô-đun đầu vào AC mười sáu (16) kênh từ nền tảng Bộ điều khiển tự động hóa lập trình (PAC) ControlLogix. Mô-đun này được sử dụng để giao tiếp với các thiết bị tín hiệu rời rạc như công tắc, tiếp điểm phụ và các thiết bị hoạt động tương tự được định mức ở mức 120VAC, dải điện áp danh định và 74-132VAC với tần số 47-63 Hz. Mô-đun này lấy dòng điện từ mặt phẳng sau lên tới 100 mA @ 5,1 VDC và 2 mA @ 24VDC. Nó tiêu thụ tổng công suất mặt phẳng sau là 0,58 Watt và công suất tiêu tán tối đa là 5,8 W @ 60 °C (140 °F) với công suất tiêu tán nhiệt là 18,41 BTU/giờ.1756-IA32 có điện áp trạng thái TẮT tối đa là 20VAC và dòng điện trạng thái TẮT tối đa là 2,5 mA. Tương tự, định mức dòng điện trạng thái BẬT tối thiểu là 5 mA @ 74V AC và dòng điện trạng thái BẬT tối đa là 13 mA @ 132V AC. Nó có thể chịu được dòng điện khởi động tối đa là 250 mA đỉnh.
