Allen Bradley 1756-IF16H ControlLogix 16 Pt A/I HART Module Hàng mới

Allen Bradley 1756-IF16H ControlLogix 16 Pt A/I HART M么-膽un

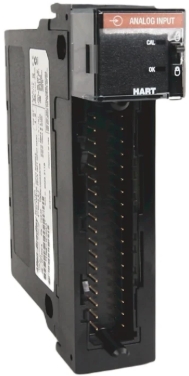

Mô-đun đầu vào Allen-Bradley 1756-IF16H là mô-đun đầu vào tương tự loại ControlLogix HART. Mô-đun này được sử dụng để kết nối bộ điều khiển Logix với hệ thống máy công nghiệp. Mô-đun đầu vào tương tự 1756-IF16H hoạt động bằng cách nhận tín hiệu từ các thiết bị truyền giá trị quy trình và chuyển đổi chúng thành các giá trị đo lường như giá trị nhiệt độ hoặc áp suất mà bộ điều khiển Logix có thể sử dụng. Mô-đun này được thiết kế để lắp trong khung ControlLogix có RTB hoặc khối đầu cuối có thể tháo rời chứa tất cả các dây dẫn bên trường của mô-đun. Mô-đun đầu vào tương tự 1756-IF16H có một modem HART riêng cho mỗi kênh đầu vào.

Thông số kỹ thuật cho 1756-IF16H

Nhà sản xuất: Rockwell Automation

Nghị quyết：16-21 Bit

Loại mô-đun：Mô-đun đầu vào tương tự với giao thức HART

Mã số sản phẩm/Số danh mục：1756-IF16H

Th瓢啤ng hi峄噓：Allen-Bradley

Gia đình sản phẩm：Thiết bị đầu cuối điều hành PanelView Plus / PanelView Plus CE

Số lượng đầu vào：16 Đầu vào vi sai; Modem HART chuyên dụng cho mỗi kênh

Tín hiệu tương tự：0-20 mA và 4-20 mA

Phương pháp chuyển đổi：Xấp xỉ liên tiếp

Định dạng dữ liệu：Chế độ số nguyên (căn trái, bổ sung 2 giây) IEEE 32-bit dấu phẩy động

Thời gian quét đầu vào mô-đun, phút：11…328 ms (phụ thuộc vào bộ lọc)

Th峄漣 gian qu茅t m么-膽un HART：Ước tính 1 giây nếu tất cả các kênh đều được bật HART

Khối đầu cuối có thể tháo rời：1756-TBCH; 1756-TBS6H

Dòng điện Backplane, 5.1VDC：200mA

Dòng điện Backplane, 24VDC：125mA

Tổng công suất Backplane：4,02 T

Loạt：Kiểm soátLogix

Đầu vào：16 Vi phân

Phạm vi điện áp đầu vào：0-20 hoặc 4-20 miliampe

Bảo vệ quá áp：8 Vôn DC

Điện áp cách ly：50 Volt liên tục

Bao vây：Mở

Khối đầu cuối có thể tháo rời：1756-TBCH, 1756-TBS6H

Sự miêu tả:

Allen-Bradley 1756-IF16H là mô-đun đầu vào tương tự từ Bộ điều khiển logic lập trình tự động hóa (PAC) 1756 ControlLogix. Nó hỗ trợ tích hợp tín hiệu đầu vào 0-20 mA hoặc 4-20 mA thông qua kết nối cứng và giao thức truyền thông Bộ chuyển đổi từ xa có thể định địa chỉ trên đường cao tốc (HART). Mô-đun này cung cấp Mười sáu (16) tín hiệu dòng điện vi sai và Một (1) modem HART cho mỗi kênh.

1756-IF16H có Bộ chuyển đổi tín hiệu tương tự sang tín hiệu số (ADC) tích hợp sử dụng phương pháp xấp xỉ liên tiếp. Phạm vi độ phân giải chuyển đổi tín hiệu tương tự là 16-21 bit, cho phép hiển thị nhiều điểm đo hơn. Tín hiệu đã chuyển đổi được lưu ở chế độ Số nguyên (căn trái, bổ sung 2 giây) Số dấu phẩy động IEEE 32 bit.

Allen-Bradley khuyến nghị sử dụng kết nối dây đơn khi kết thúc tín hiệu đến 1756-IF16H. Đường kính dây là dây đồng đặc hoặc dây đồng có vỏ bọc 0,33…2,1 mm2 (22…14 AWG) có định mức cách điện là 105 °C (221 °F) trở lên và độ dày cách điện tối đa là 1,2 mm (3/64 in.). Khối đầu cuối có thể tháo rời (RTB) tương thích để sử dụng với 1756-IF16H là 1756-TBCH và 1756-TBS6H.

1756-IF16H có độ chính xác được hiệu chuẩn tốt hơn 0,13% phạm vi trên tất cả các bộ lọc trong khi lỗi mô-đun là 0,3% phạm vi. Thời gian quét đầu vào của mô-đun là 11…328 ms phụ thuộc vào bộ lọc trong khi thời gian quét HART của mô-đun được ước tính là 1 giây nếu tất cả các kênh đều được bật HART.
