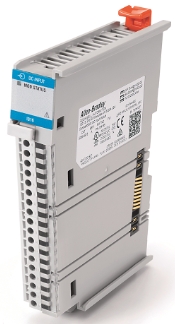

Allen Bradley 5069-IB16 Mô-đun đầu vào DC 5000 nhỏ gọn Hàng mới

Allen Bradley Mô-đun đầu vào DC 5000 nhỏ gọn 5069-IB16

Allen-Bradley 5069-IB16 là mô-đun đầu vào rời rạc Compact 5000. Đây là mô-đun đầu vào DC có Mười sáu (16) kênh đầu vào chìm, chấp nhận phạm vi điện áp tín hiệu từ 10-32VDC trong một nhóm kênh đầu vào. Nó có phạm vi dòng điện đầu vào từ 4-7,4 mA cho mỗi kênh @ 10-32VDC. Mô-đun này yêu cầu RTB để kết thúc tín hiệu trong trường hợp RTB tương thích bao gồm 5069-RTB18-SPRING RTB và 5069-RTB18-SCREW RTB.

Thông số kỹ thuật cho 5069-IB16

Loại mô-đun: Mô-đun đầu vào DC kỹ thuật số

Mã số sản phẩm/Số danh mục：5069-IB16

Th瓢啤ng hi峄噓：Allen-Bradley

Nhà sản xuất：Tự động hóa Rockwell

Loạt：I/O nhỏ gọn 5000

Số lượng đầu vào：Mười sáu (16) Đầu vào

Điện áp đầu vào：Điện áp 12/24VDC

Phạm vi điện áp hoạt động：10-32VDC

Kh贸a m么-膽un：Điện tử

Thời gian trễ đầu vào, TẮT đến BẬT：50 µs + thời gian lọc

Công suất tản nhiệt (Tối đa)：3,9W

Sức mạnh MOD：75 mA ở 18…32V DC

MOD Power passthrough, tối đa：9,55 A ở 18…32V DC

Điện lực SA：200 mA ở 79…264V AC

Công suất SA truyền qua, tối đa: 9,95 A @ 79…264V AC

Tản nhiệt: 13,3 BTU/giờ

Khối đầu cuối có thể tháo rời: 5069-RTB18-SPRING RTB; 5069-RTB18-SCREW RTB

Số lượng đầu vào: 1 Nhóm 16 kênh (Sinking)

Số lượng đầu ra: Không có

Loại điện áp: 12/24 Volts DC Sink

Phạm vi điện áp đầu vào: 10-32 Volts DC

Phạm vi điện áp đầu ra：N/A

Công suất tản nhiệt: 3,9 Watts

Kiểu bao vây: Không có (Kiểu mở)

Kích thước: 5,4 x 0,87 x 4,2 in (138 x 22 x 105 mm)

Cân nặng: 0,39 pound (175 g)

Sự miêu tả:

5069-IB16 là một mô-đun đầu vào rời rạc của Allen-Bradley. Mô-đun này là một phần của họ I/O Compact 5000. Mô-đun này hoạt động ở dải điện áp 10-32VDC và cung cấp Mười sáu (16) kênh đầu vào chìm, cho phép tích hợp các thiết bị báo hiệu vào Bộ điều khiển tự động hóa có thể lập trình (PAC).

5069-IB16 hỗ trợ chức năng như mô-đun I/O cục bộ của bộ điều khiển CompactLogix hoặc như một thành phần I/O phân tán, được lắp đặt với bộ điều hợp giao tiếp I/P Ethernet Compact 5000. Bất kể mô-đun được sử dụng như thế nào, kênh đầu vào của mô-đun này đều kích hoạt ở mức cung cấp điện áp tối thiểu là 10VDC và tối đa là 32VDC với giá trị định mức danh nghĩa là 24VDC. Tương tự như vậy, dòng điện trạng thái bật tối thiểu là 4 mA @ 10V và dòng điện trạng thái bật tối đa là 7,4 mA @ 32VDC trong khi dòng điện đầu vào danh nghĩa là 6 mA @ 24VDC.

Mô-đun này được gắn trên thanh ray DIN. Tương tự như bất kỳ mô-đun nào khác trong sê-ri này, mô-đun này được trang bị chốt thanh ray DIN cũng như bộ phận liên động ở trên cùng và dưới cùng để đảm bảo căn chỉnh chính xác với các mô-đun liền kề. Mô-đun này được sử dụng với khối đầu cuối có thể tháo rời (RTB) để đấu dây tín hiệu đầu vào. RTB tương thích với mô-đun này bao gồm 5069-RTB18-SPRING RTB và 5069-RTB18-SCREW RTB. Khi thực hiện kết nối tín hiệu, kích thước dây phù hợp là dây đồng đặc hoặc dây đồng có vỏ bọc 0,5-1,5 mm2 (22-16 AWG) có định mức cách điện là 105 °C (221 °F) hoặc cao hơn và đường kính tối đa bao gồm cả cách điện là 2,9 mm (0,11 in.). Chỉ nên sử dụng Một (1) dây cho mỗi đầu cuối khi sử dụng RTB loại lò xo. Tương tự như vậy, khi sử dụng loại RTB vít, kích thước dây khuyến nghị là dây đồng đặc hoặc dây đồng bện có vỏ bọc 0,5-1,5 mm2 (22…16 AWG) có định mức cách điện là 105 °C (221 °F) hoặc cao hơn và đường kính tối đa là 3,5 mm (0,14 in.) bao gồm cả cách điện.

Điện áp đầu vào của mô-đun này nằm trong khoảng từ 10-32V DC. Dòng điện khởi động tối đa (công suất MOD) của mô-đun này là 75 mA. Điện áp truyền qua (công suất MOD) của mô-đun này là từ 18-32V DC. Công suất tiêu tán tối đa của mô-đun này là 3,9 W. Công suất tiêu tán nhiệt tối đa của mô-đun này là 13,3 BTU/giờ. Allen-Bradley 5069-IB16 được cung cấp dưới dạng thiết bị kiểu mở. 5069-IB16 được thiết kế để sử dụng trong môi trường công nghiệp. Mô-đun này được sử dụng trong môi trường ô nhiễm cấp 2 (như được định nghĩa trong EN/IEC0664-1) khi được áp dụng trong môi trường Vùng 2. Vỏ máy chỉ có thể tiếp cận được bằng thiết bị. Vui lòng sử dụng nguồn điện bên ngoài riêng cho nguồn MOD và nguồn SA. Điều này có thể ngăn ngừa những hậu quả không mong muốn có thể xảy ra nếu bạn chỉ sử dụng một trong hai.
