Mô-đun đầu vào kỹ thuật số ABB IMSED01: sự lựa chọn đáng tin cậy trong lĩnh vực tự động hóa công nghiệp

Trong lĩnh vực tự động hóa công nghiệp, Tập đoàn ABB tiếp tục ra mắt các giải pháp sản phẩm hiệu suất cao với năng lực tích lũy công nghệ và đổi mới vượt trội. Trong số đó, mô-đun đầu vào kỹ thuật số IMSED01, là thành phần cốt lõi của dòng sản phẩm Symphony Plus I/O HR, được sử dụng rộng rãi trong các lĩnh vực như điện lực, sản xuất và công nghiệp quy trình nhờ độ tin cậy và tính linh hoạt tuyệt vời. Bài viết này sẽ đi sâu vào các thông số kỹ thuật, tính năng chức năng và các tình huống ứng dụng điển hình của sản phẩm này.

1、 Tổng quan về sản phẩm: Vị thế và lợi thế cốt lõi

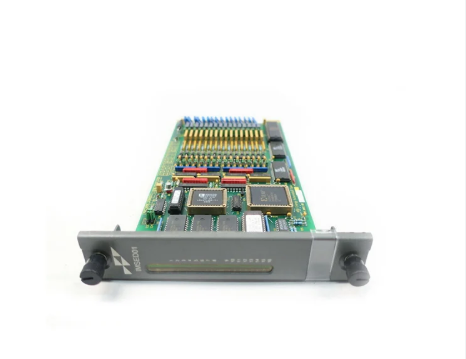

IMSED01 là mô-đun đầu vào kỹ thuật số 16 kênh được thiết kế chuyên biệt cho môi trường tự động hóa công nghiệp. Sản phẩm thuộc dòng sản phẩm ABB Symphony Plus I/O HR và tương thích với bộ điều khiển Symphony Plus Process Leitsystem (PLS). Vị trí cốt lõi của nó nằm ở:

Đầu vào mật độ cao: Hỗ trợ 16 kênh truy cập tín hiệu số, phù hợp với các tình huống cần giám sát tập trung trạng thái của nhiều thiết bị.

Cấu hình linh hoạt: Mỗi kênh có thể được cấu hình độc lập để kích hoạt "mức cao" hoặc "mức thấp" và hỗ trợ chức năng lọc (như lọc nhiễu 17ms), giúp triệt tiêu nhiễu tín hiệu hiệu quả.

Độ tin cậy cấp công nghiệp: Được lắp đặt với thanh ray DIN, phù hợp với bố trí tủ điều khiển nhỏ gọn, đèn báo LED cung cấp phản hồi thời gian thực về trạng thái kênh, đảm bảo vận hành và bảo trì trực quan và hiệu quả.

2、 Giải thích chi tiết các thông số kỹ thuật

1. Thông số điện

Điện áp đầu vào: Hỗ trợ tín hiệu 24VDC hoặc 48VDC, tương thích với các tiêu chuẩn điện công nghiệp thông dụng.

Cấu hình kênh:

Mỗi kênh được cấu hình độc lập thành "Hoạt động cao" hoặc "Hoạt động thấp".

Tùy chọn lọc: Lọc độ trễ 17ms, phù hợp với các tình huống như công tắc cơ học và cảm biến dễ tạo ra nhiễu.

Tiêu thụ điện năng: Mức tiêu thụ điện năng thông thường thấp, giá trị cụ thể cần tham khảo bảng dữ liệu chính thức.

2. Đặc điểm vật lý

Phương pháp lắp đặt: Lắp trên thanh ray DIN, kích thước nhỏ gọn (khoảng 36cm x 27cm x 7cm), trọng lượng khoảng 0,5kg, dễ dàng tích hợp vào tủ điều khiển.

Khả năng thích ứng với môi trường:

Nhiệt độ hoạt động: -20 ℃ đến +60 ℃ (phạm vi công nghiệp điển hình).

Mức độ bảo vệ: IP20 (để sử dụng bên trong tủ điều khiển tiêu chuẩn).

3. Giao tiếp và khả năng tương thích

Giao diện bus: Giao tiếp với bộ điều khiển Symphony Plus PLS thông qua bus HR để đảm bảo truyền dữ liệu tốc độ cao và ổn định.

Khả năng tương thích của dòng sản phẩm: Thuộc dòng Symphony Plus I/O HR, sản phẩm có thể tích hợp liền mạch với các mô-đun ABB khác (chẳng hạn như mô-đun đầu vào/đầu ra tương tự) để xây dựng giải pháp tự động hóa hoàn chỉnh.

3、 Tính năng chức năng và thiết kế sáng tạo

1. Xử lý tín hiệu và chẩn đoán

Lọc đa cấp: Bộ lọc có thể cấu hình tích hợp giúp ngăn chặn hiệu quả hiện tượng kích hoạt sai do nhiễu điện từ (EMI) và rung động cơ học.

Đèn LED chỉ báo trạng thái: Mỗi kênh được trang bị một đèn LED độc lập, hiển thị trạng thái tín hiệu đầu vào theo thời gian thực (hoạt động/không hoạt động), giúp đơn giản hóa việc khắc phục sự cố.

2. Tính linh hoạt và khả năng mở rộng

Thiết kế mô-đun: Hỗ trợ hoán đổi nóng, cho phép thay thế mô-đun mà không làm gián đoạn hoạt động của hệ thống và cải thiện hiệu quả bảo trì.

Cấu hình địa chỉ: Đặt địa chỉ mô-đun (0-63) thông qua công tắc nhúng nhị phân 8 bit để nhận dạng duy nhất trong các hệ thống lớn.

3. An toàn và tuân thủ

Tiêu chuẩn chứng nhận: Tuân thủ các chứng nhận an toàn quốc tế như CE và UL, phù hợp với thị trường toàn cầu.

Thiết kế dự phòng: Các mạch chính được cấu hình dự phòng để đảm bảo hệ thống hoạt động ổn định trong trường hợp xảy ra lỗi ở một điểm duy nhất.

4、 Các tình huống ứng dụng điển hình

Mô-đun IMSED01 nổi bật trong các trường hợp sau do hiệu suất cao và tính linh hoạt:

1. Ngành điện:

Theo dõi trạng thái của các công tắc trạm biến áp và tín hiệu rơ le bảo vệ.

Được tích hợp vào hệ thống điều khiển phân tán (DCS) để đạt được mục tiêu giám sát tập trung các thiết bị nhà máy điện.

2. Ngành sản xuất:

Trong các dây chuyền sản xuất tự động, hãy theo dõi các tín hiệu cảm biến (như công tắc quang điện, công tắc tiệm cận).

Hợp tác với PLC để đạt được khả năng kiểm soát chính xác quá trình sản xuất.

3. Ngành công nghiệp chế biến:

Theo dõi các thông số quy trình quan trọng như trạng thái van và công tắc mức chất lỏng trong lĩnh vực hóa dầu, dược phẩm, v.v.

Được tích hợp vào Hệ thống thiết bị an toàn (SIS) để tăng cường an toàn quy trình.

5、 Cung và giá thị trường

Tình hình cung ứng: Một số nhà cung cấp cung cấp hàng hóa giao ngay và cam kết giao hàng trong vòng 1 ngày sau khi người mua thanh toán.

Giá tham khảo: Báo giá thị trường khoảng 6500 nhân dân tệ/đơn vị (giá cụ thể có thể thay đổi tùy theo nhà cung cấp và số lượng mua).

Mô-đun đầu vào kỹ thuật số ABB IMSED01 sở hữu những ưu điểm cốt lõi như mật độ kênh cao, cấu hình linh hoạt và độ tin cậy cấp công nghiệp, kết hợp với khả năng tích hợp mạnh mẽ của hệ thống Symphony Plus, mang đến cho người dùng các giải pháp tự động hóa hiệu quả và ổn định. Dù là dự án mới hay nâng cấp hệ thống, IMSED01 đều có thể trở thành một nút đáng tin cậy trong mạng lưới điều khiển tự động hóa công nghiệp, giúp doanh nghiệp nâng cao hiệu quả sản xuất và giảm chi phí vận hành và bảo trì.
