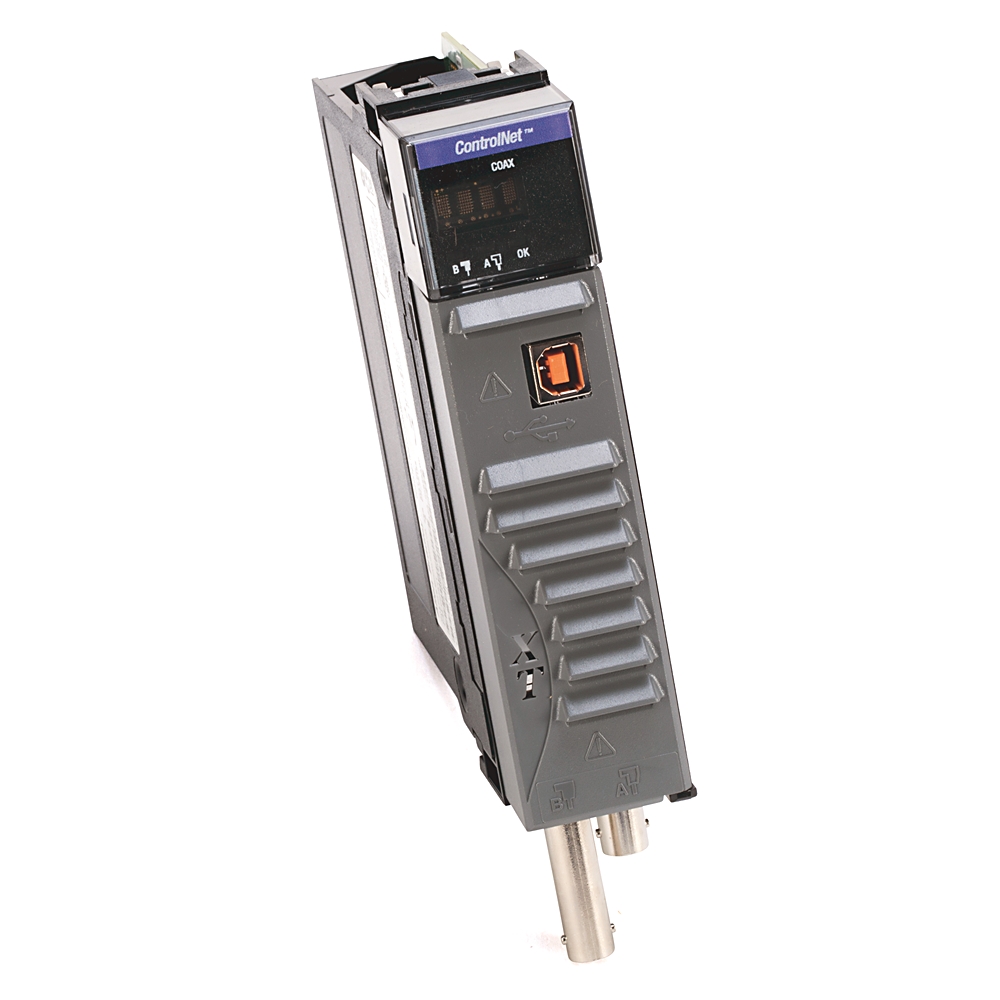

1756-CN2RXT là Mô-đun truyền thông dự phòng ControlNet từ dòng Allen-Bradley ControlLogix của Rockwell Automation, được thiết kế cho các hệ thống điều khiển tự động hóa công nghiệp. Nó cho phép truyền dữ liệu có độ tin cậy cao và truyền thông mạng điều khiển thời gian thực.

I. Thông số kỹ thuật và số liệu hiệu suất chính

1. Các thông số cơ bản

Tham số：Thông số kỹ thuật

Số hiệu mẫu: 1756-CN2RXT

Loại mô-đun: Mô-đun truyền thông dự phòng ControlNet (Kênh đôi)

Hỗ trợ giao thức: ControlNet (Tuân thủ tiêu chuẩn IEC 61158)

Tốc độ dữ liệu: 5 Mbps (Có thể cấu hình)

Cấu trúc mạng: Bus, Star, Tree, Redundant Ring (DLR)

Số nút tối đa: 99 (Bao gồm PLC, I/O, HMI, v.v.)

Thời gian chuyển đổi dự phòng < 100 ms (Tự động chuyển đổi dự phòng)

2. Thông số kỹ thuật điện và cơ khí

Tham số：Thông số kỹ thuật

Yêu cầu về nguồn điện: Được cấp nguồn qua Backplane ControlLogix (5V DC)

Tiêu thụ điện năng: 1.2W (Điển hình)

Nhiệt độ hoạt động: -20°C đến +70°C (Phạm vi nhiệt độ mở rộng cho môi trường khắc nghiệt)

Nhiệt độ lưu trữ: -40°C đến +85°C

Phạm vi độ ẩm: 5% đến 95% (Không ngưng tụ)

Khả năng chống rung: 5g (Theo IEC 60068-2-6)

Khả năng chống sốc: 30g (Theo IEC 60068-2-27)

Xếp hạng vỏ bọc: IP20 (Yêu cầu lắp đặt trong Bảng điều khiển)

Trọng lượng: 300g

3. Hiệu suất truyền thông

Tham số：Thông số kỹ thuật

Thông lượng dữ liệu: Lên đến 5 Mbps (Có thể tối ưu hóa theo phân đoạn)

Thời gian cập nhật mạng (NUT): Có thể cấu hình (Mặc định: 2ms~100ms)

Chiều dài cáp tối đa: Đồng trục (RG-6): 1000m (có bộ lặp) / Sợi quang: 3000m

Loại đầu nối: BNC (Đồng trục) / ST hoặc SC (Tùy chọn cáp quang)

Chẩn đoán: Giám sát mạng thời gian thực, Thống kê giao tiếp nút, Ghi nhật ký lỗi

II. Đặc điểm chức năng và ứng dụng cụ thể trong ngành

Tính năng chức năng:

1. Truyền thông dự phòng ControlNet

• Hỗ trợ giao thức ControlNet (tuân thủ IEC 61158) cho mạng lưới điều khiển thời gian thực
• Dự phòng kênh đôi (RXT = Nhiệt độ mở rộng dự phòng) đảm bảo tính khả dụng cao
• Thời gian phục hồi mạng <100ms, phù hợp cho các ứng dụng công nghiệp quan trọng

2. Trao đổi dữ liệu hiệu suất cao

• Tốc độ truyền 5Mbps cho mạng công nghiệp quy mô vừa
• Hỗ trợ tối đa 99 nút (bao gồm PLC, mô-đun I/O, HMI, v.v.)
• Cho phép giao tiếp theo lịch trình và không theo lịch trình

3. Phạm vi nhiệt độ hoạt động rộng

• Nhiệt độ hoạt động: -20°C đến +70°C (cho môi trường công nghiệp khắc nghiệt)
• Chống rung và chống EMI, được chứng nhận CE, UL, ATEX, v.v.

4. Tích hợp Cắm và Chạy

• Tương thích với PLC dòng ControlLogix 5570/5580
• Có thể cấu hình thông qua Studio 5000 Logix Designer
• Tích hợp liền mạch với hệ thống PlantPAx DCS

Ứng dụng trong ngành:

• Dầu khí: Kiểm soát giàn khoan ngoài khơi (liên lạc dự phòng để đảm bảo an toàn)
• Hệ thống điện: Tự động hóa trạm biến áp (khả năng chống nhiễu cao)
• Sản xuất ô tô: Dây chuyền hàn/sơn (nhu cầu kiểm soát thời gian thực)
• Thực phẩm & Đồ uống: Kiểm soát dây chuyền chiết rót (phạm vi nhiệt độ rộng để bảo quản lạnh)

Ứng dụng tiêu biểu:

• Hệ thống quan trọng: Trạm biến áp điện, SCADA đường ống dẫn dầu
• Môi trường khắc nghiệt: Thiết bị khai thác, Thiết bị nghiên cứu vùng cực
• Kiểm soát thời gian thực: Dây chuyền hàn ô tô, Xử lý wafer bán dẫn

III. Phân tích lợi thế cạnh tranh và vị thế thị trường

Thuận lợi:

Phù hợp hơn với nhiệt độ khắc nghiệt và độ rung cao so với CN2R tiêu chuẩn

Dự phòng linh hoạt hơn so với Siemens S7-400H Profibus

Tài liệu tham khảo của đối thủ cạnh tranh:

Siemens: Mô-đun ET 200SP PROFINET (không có phiên bản nhiệt độ rộng dự phòng)

Schneider: Mô-đun Modicon X80 CANopen (hệ sinh thái không phải ControlNet)

Hướng dẫn lựa chọn:

Để có độ tin cậy cao trong môi trường khắc nghiệt → Chọn 1756-CN2RXT

Đối với mạng nhà máy tiêu chuẩn → Tiêu chuẩn 1756-CN2R tiết kiệm chi phí hơn

(Lưu ý: Lựa chọn cuối cùng phải dựa trên tài liệu chính thức của Rockwell Automation.)
