Mô-đun I/O Allen Bradley 1794-IE4XOE2/B Flex: Chuyên gia xử lý tín hiệu tương tự trong tự động hóa công nghiệp

Trong lĩnh vực tự động hóa công nghiệp, việc thu thập và điều khiển chính xác các tín hiệu analog là chìa khóa để đạt được hiệu quả sản xuất. Mô-đun đầu vào/đầu ra analog kết hợp 1794-IE4XOE2/B Flex I/O do Allen Bradley (Rockwell Automation) ra mắt đã trở thành thành phần cốt lõi trong các tình huống điều khiển quy trình, thu thập dữ liệu và điều khiển thiết bị cơ khí nhờ độ chính xác cao, cấu hình linh hoạt và thiết kế kiến trúc phân tán.

1、 Tổng quan về mô-đun: Swiss Army Knife để xử lý tín hiệu tương tự

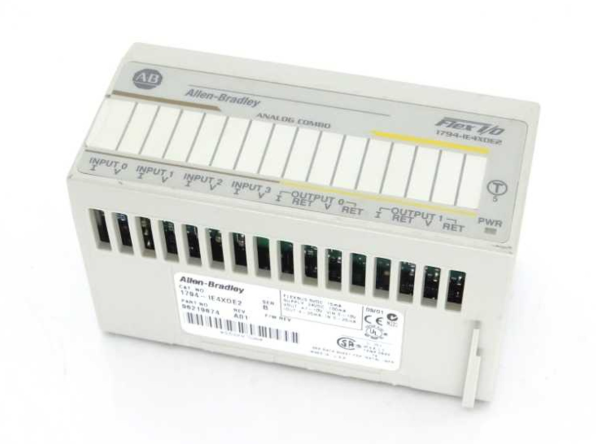

1794-IE4XOE2/B thuộc dòng Flex I/O, được thiết kế chuyên biệt cho các hệ thống điều khiển phân tán. Ưu điểm cốt lõi của nó nằm ở việc tích hợp 4 kênh đầu vào analog và 2 kênh đầu ra analog, hỗ trợ tín hiệu dòng điện (0-20mA/4-20mA) và điện áp (± 10VDC/0-10VDC), đồng thời có thể linh hoạt thích ứng với các thiết bị hiện trường như cảm biến và bộ truyền động. Mô-đun này sử dụng thanh DIN nhỏ gọn, hỗ trợ cắm nóng, dễ dàng mở rộng và bảo trì hệ thống.

2、 Giải thích chi tiết các thông số kỹ thuật: cân bằng giữa độ chính xác và tốc độ

1. Kênh đầu vào tương tự

Phạm vi tín hiệu:

Dòng điện: 0-20mA/4-20mA (có thể cấu hình)

Điện áp: ± 10VDC/0-10VDC (có thể cấu hình)

Nghị quyết:

Đầu vào đơn cực: 12 bit (độ chính xác ± 0,025% của toàn thang đo)

Đầu vào lưỡng cực: 11 bit + bit dấu (độ chính xác ± 0,05% của toàn thang đo)

Tỷ lệ chuyển đổi: 256 μs/kênh (ADC xấp xỉ liên tiếp)

Thời gian phản hồi:

Bước điện áp: 9,4ms (đạt giá trị ổn định 63%)

Bước hiện tại: 18,2ms (đạt giá trị trạng thái ổn định 63%)

Trở kháng đầu vào:

Chế độ điện áp: 100k Ω

Chế độ hiện tại: 238 Ω

Tỷ lệ loại bỏ chế độ chung:

Đầu cực điện áp: -17dB ở 3Hz, -50dB ở 10Hz

Đầu cuối hiện tại: -9dB ở 3Hz, -3,5dB ở 15Hz

2. Kênh đầu ra tương tự

Phạm vi tín hiệu:

Dòng điện: 0-20mA/4-20mA (có thể cấu hình)

Điện áp: ± 10VDC

Độ phân giải: 12 bit (DAC điều chế độ rộng xung)

Sự chính xác:

Ở 25 ℃: ± 0,133% của toàn thang đo

Ở -25 ℃: ± 0,425% của toàn thang đo

Khả năng chịu tải:

Điện áp đầu ra: khả năng điều khiển tối đa 3mA

Đầu ra hiện tại: Hỗ trợ tải từ 0 Ω đến 1k Ω

3. Thông số kỹ thuật về điện và môi trường

Điện áp cung cấp: 24VDC (phạm vi 19,2-31,2VDC)

Tiêu thụ điện năng: 70mA@24VDC (Điển hình), tối đa 4W@31.2VDC

Nhiệt độ hoạt động: -20 ℃ đến 70 ℃ (Phiên bản XT mở rộng đến -40 ℃ đến 85 ℃)

Nhiệt độ bảo quản: -40℃ đến 85℃

Cấp độ bảo vệ: IP20 (thân mô-đun), hỗ trợ nâng cấp bảo vệ đế thiết bị đầu cuối

Kích thước cơ học: 1,8 x 3,7 x 2,1 inch (Rộng x Sâu x Cao)

3、 Chức năng cốt lõi và kịch bản ứng dụng

1. Kiến trúc điều khiển phân tán

Là một phần của hệ thống Flex I/O, 1794-IE4XOE2/B có thể giao tiếp với các bộ điều khiển (như ControlLogix) thông qua mạng EtherNet/IP, ControlNet hoặc DeviceNet, cho phép triển khai linh hoạt các điểm I/O từ xa. Thiết bị hỗ trợ kết nối nguồn chuỗi và có thể mở rộng tối đa 8 mô-đun chỉ với một bộ chuyển đổi, phù hợp với các dây chuyền sản xuất quy mô lớn hoặc điều khiển xuyên vùng.

2. Kiểm soát và giám sát quy trình

Ngành công nghiệp hóa chất: Thu thập tín hiệu cảm biến nhiệt độ và áp suất từ các bình phản ứng và đưa ra tín hiệu điều khiển để điều chỉnh van.

Xử lý nước: Theo dõi giá trị pH, lưu lượng, điều chỉnh liều lượng bơm định lượng.

Quản lý năng lượng: Thu thập nhiệt độ và dòng điện của dầu máy biến áp, tối ưu hóa phân phối tải.

3. Kiểm soát thiết bị cơ khí

Máy đóng gói: Đồng bộ hóa tốc độ động cơ và tín hiệu cảm biến độ căng để kiểm soát cuộn dây chính xác.

Máy ép phun: Thu thập áp suất hệ thống thủy lực, điều khiển mở van để tối ưu hóa chu trình ép phun.

4、 Tóm tắt các ưu điểm kỹ thuật

Chuyển đổi có độ chính xác cao: Độ phân giải 12 bit kết hợp với thiết kế ít nhiễu đảm bảo độ chính xác khi thu tín hiệu.

Khả năng thích ứng với nhiều nhiệt độ: Phiên bản XT đáp ứng các yêu cầu khắc nghiệt của môi trường công nghiệp, chẳng hạn như thiết bị ngoài trời hoặc nhà máy có máy lạnh.

Cấu hình linh hoạt: Loại tín hiệu, phạm vi và các thông số lọc có thể được điều chỉnh trực tuyến thông qua phần mềm Studio 5000.

Hỗ trợ hoán đổi nóng: giảm thời gian ngừng hoạt động của hệ thống và cải thiện hiệu quả bảo trì.

5、 Lựa chọn và khả năng tương thích

Đế đầu cuối: Cần sử dụng kết hợp với đế dòng 1794-TB2/TB3/TB3S/TB3T/TB3TS, hỗ trợ đầu cuối lò xo hoặc vít.

Bộ điều hợp mạng: Tương thích với các bộ điều hợp như 1794-AENT/ASB/ACNR, cho phép kết nối nhiều giao thức mạng khác nhau.

Tiêu chuẩn chứng nhận: Đạt chứng nhận UL, cUL, CE và ATEX, áp dụng cho thị trường toàn cầu và khu vực chống cháy nổ.

Mô-đun Allen Bradley 1794-IE4XOE2/B là lựa chọn lý tưởng cho xử lý tín hiệu analog trong các hệ thống tự động hóa công nghiệp nhờ hiệu suất cao, độ tin cậy và dễ sử dụng. Cho dù đó là ngành công nghiệp quy trình đòi hỏi kiểm soát chính xác hay sản xuất rời rạc theo đuổi hiệu quả sản xuất, mô-đun này có thể giúp doanh nghiệp đạt được chuyển đổi số và nâng cấp thông minh nhờ cấu hình linh hoạt và khả năng tích hợp mạng mạnh mẽ.
