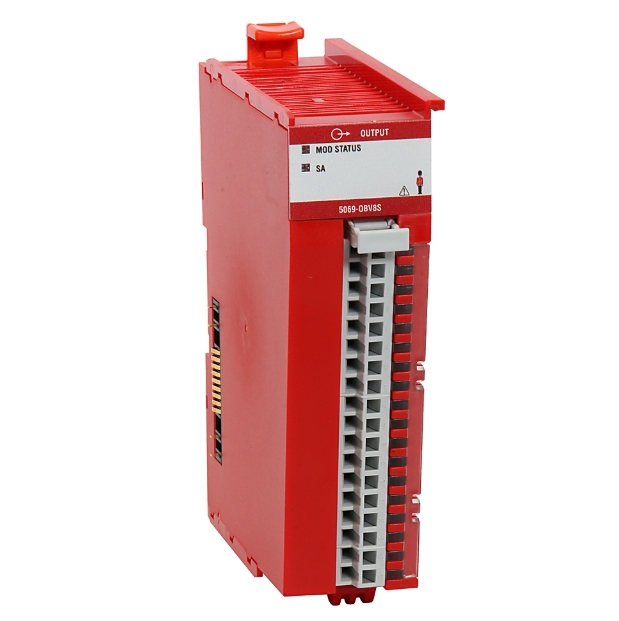

5069-OBV8S là Mô-đun đầu ra nguồn an toàn 8 điểm kỹ thuật số Compact 5000 của Allen-Bradley do Rockwell Automation sản xuất. Sau đây là phần giới thiệu sản phẩm chi tiết tập trung vào các thông số sản phẩm:

Thông tin cơ bản

• Mẫu: 5069-OBV8S.
• Dòng sản phẩm: Mô-đun đầu ra an toàn I/O nhỏ gọn 5000.

Thông số điện

• Tín hiệu đầu ra: 10–32V DC.
• Trạng thái bật: Điện áp tối thiểu 17,5V DC, điện áp định mức 24V DC, điện áp tối đa 32V DC; độ sụt áp khi bật tối đa 0,5V DC; dòng điện khi bật trên mỗi kênh tối thiểu 10mA.
• Tắt: Điện áp tắt tối đa 0,5V DC, dòng rò tắt tối đa 15mA cho mỗi điểm.
• Dòng điện đầu ra định mức: 1A cho mỗi kênh.
• Dòng điện tăng đột biến: Tối đa 15A cho mỗi điểm.
• Độ trễ đầu ra: Tối đa 4ms từ tắt sang bật, tối đa 4ms từ bật sang tắt.
• Mức độ toàn vẹn an toàn: Đạt SLCL3, P.Le, Cat.4.
• Thời gian phản hồi an toàn: 4,5ms.
• Độ rộng xung: Tối thiểu 400μs.

Tính năng chẩn đoán

Hỗ trợ phát hiện mất điện tại hiện trường, phát hiện không tải, phát hiện ngắn mạch/quá tải đầu ra, bảo vệ ngắn mạch/quá tải đầu ra, phát hiện quá nhiệt đầu ra, bảo vệ quá nhiệt đầu ra, bảo vệ điện áp ngược, bảo vệ quá áp và đồng bộ hóa CIP. Mỗi điểm đầu ra hỗ trợ các chức năng chẩn đoán và bảo vệ này.

Kiểm soát đầu ra

• Kiểm soát đầu ra chế độ lỗi: Không có — khi phát hiện lỗi, đầu ra sẽ chuyển sang trạng thái an toàn và tắt cho đến khi lỗi được xóa và đầu ra an toàn được lệnh chuyển sang trạng thái an toàn.
• Trạng thái đầu ra của chế độ lập trình: Tất cả các điểm đều tắt.
• Trạng thái đầu ra chế độ lỗi: Tất cả các điểm đều tắt.
• Thông số kỹ thuật chung
• Số lượng đầu ra: 8.
• Điện áp cách ly: 250V liên tục, với loại cách điện cơ bản. Không có cách ly giữa nguồn điện LA và các cổng ra, hoặc giữa các cổng ra riêng lẻ.
• Tản nhiệt: Công suất tản nhiệt tối đa 6,5W, tản nhiệt tối đa 6,5W.
• Kích thước: Cao khoảng 138mm (5,43 inch), rộng 36mm (1,42 inch) và sâu 105mm (4,15 inch).
• Trọng lượng: 0,336KG.
• Thanh ray lắp: Tương thích với thanh ray DIN bằng thép mạ thiếc hoặc mạ crom. Có thể lắp trên thanh ray lắp EN50022 - 5x7,5mm (1,38x0,30 inch).

Khả năng tương thích điện từ và các thông số môi trường

• Nhiễu điện từ: Đáp ứng tiêu chuẩn IEC 8000 - 6 - 4.
• Khả năng chống phóng tĩnh điện: Phóng điện tiếp xúc 6MY, phóng điện không khí 8M. Tuân thủ tiêu chuẩn IEC 8000 - 4 - 2. Điều kiện thử nghiệm: 20V/m, sóng sin 1kHz, điều chế 80%, dải tần số 80...2000MHz.
• Miễn nhiễm RF bức xạ: Đáp ứng tiêu chuẩn IEC 8000 - 4 - 3. Điều kiện thử nghiệm: 20V/m, điều chế 200Hz, xung 50%, điều chế 100%. Tần số thử nghiệm: 900MHz, 1800MHz, 2000...2700MHz.
• Khả năng miễn nhiễm với xung đột nhanh: Đáp ứng tiêu chuẩn IEC 8000 - 4 - 4. Điều kiện thử nghiệm: 5kW@5kHz trên các cổng tín hiệu.
• Khả năng chống xung sét: Đáp ứng tiêu chuẩn IEC 8000 - 4 - 5. Điều kiện thử nghiệm: 5kW đường dây - đường dây (MM) và ±2W đường dây - đất (CM) trên các cổng tín hiệu.
• Khả năng miễn nhiễm RF dẫn: Đáp ứng tiêu chuẩn IEC 6000 - 4 - 6. Điều kiện thử nghiệm: 10Vrms, sóng sin 1kHz, điều chế 80%, dải tần 50kHz...30MHz.
• Sụt điện áp: Cho phép ngắt 10ms trên cổng nguồn điện DC. Đáp ứng tiêu chuẩn IEC 6000 - 4 - 29.

Ứng dụng

Phù hợp với các ứng dụng tự động hóa công nghiệp, nơi cần thu thập và điều khiển tín hiệu số cùng lúc. Hỗ trợ nhiều giao thức và giao diện truyền thông. Có thể kết nối liền mạch với các thiết bị Rockwell Automation khác như bộ điều khiển CompactLogix và ControlLogix. Điều này giúp mở rộng khả năng I/O của hệ thống một cách thuận tiện.

Phần kết luận

Mô-đun đầu ra kỹ thuật số 5069-OBV8S là một thiết bị tiên tiến được thiết kế để đáp ứng nhu cầu của nhiều ngành công nghiệp khác nhau. Trong lĩnh vực tự động hóa công nghiệp, nó tích hợp liền mạch với các hệ thống tự động hóa để nâng cao hiệu quả sản xuất và độ chính xác. Đối với sản xuất máy móc, nó cung cấp khả năng kiểm soát đáng tin cậy đối với các hoạt động của thiết bị, đảm bảo quy trình sản xuất diễn ra suôn sẻ. Trong lĩnh vực tự động hóa hậu cần, nó đóng vai trò quan trọng trong việc tự động hóa các hệ thống xử lý vật liệu và quản lý kho. Ngoài ra, 5069-OBV8S rất phù hợp cho các ứng dụng trong chế biến thực phẩm, đóng gói và ngành công nghiệp ô tô, nơi kiểm soát chính xác và an toàn là tối quan trọng. Nó cũng mang lại hiệu suất vượt trội trong ngành công nghiệp hóa chất, dược phẩm và sản xuất điện tử, cung cấp khả năng đầu ra kỹ thuật số mạnh mẽ và chính xác để đáp ứng các yêu cầu cụ thể của các lĩnh vực này.
