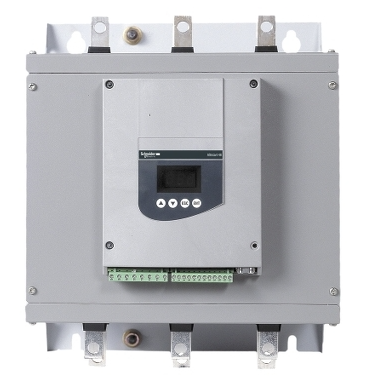

Khởi động mềm Schneider ATS48C25Q: Lựa chọn sáng tạo cho điều khiển động cơ công nghiệp

Trong lĩnh vực tự động hóa công nghiệp, là thiết bị cốt lõi để điều khiển động cơ, hiệu suất và độ tin cậy của bộ khởi động mềm ảnh hưởng trực tiếp đến hiệu suất và độ ổn định của dây chuyền sản xuất. Là chuyên gia trong lĩnh vực quản lý hiệu quả năng lượng toàn cầu, bộ khởi động mềm ATS48C25Q của Schneider Electric đã trở thành lựa chọn hàng đầu của nhiều người dùng công nghiệp nhờ các thông số kỹ thuật vượt trội và phạm vi ứng dụng rộng rãi. Bài viết này sẽ đi sâu phân tích các thông số chính, ưu điểm kỹ thuật và ứng dụng điển hình của sản phẩm này, cung cấp tài liệu tham khảo toàn diện cho các kỹ sư và nhân viên mua sắm.

1、 Giải thích chi tiết về các thông số cốt lõi của sản phẩm

1. Thông số kỹ thuật điện

Dòng điện định mức: 250A (ở 400V), có thể thích ứng với nhiều dải công suất động cơ.

Công suất động cơ thích ứng:

Dưới điện áp 400V, nó hỗ trợ 110kW (ứng dụng khắc nghiệt)/132kW (ứng dụng tiêu chuẩn) khi kết nối đường dây điện của động cơ; Khi kết nối các đầu nối tam giác, nó có thể đạt 160kW (cho ứng dụng khắc nghiệt)/220kW (cho ứng dụng tiêu chuẩn).

Ở điện áp 230V, kết nối đường dây điện hỗ trợ 55kW (ứng dụng khắc nghiệt)/75kW (ứng dụng tiêu chuẩn); Kết nối đầu cuối hình tam giác có thể đạt tới 110kW (ứng dụng khắc nghiệt)/110kW (ứng dụng tiêu chuẩn).

Dải điện áp cung cấp: 230... 415V (-15%~+10%), tương thích với tần số 50/60Hz, phù hợp với nhiều môi trường lưới điện toàn cầu khác nhau.

Điện áp mạch điều khiển: 220V (-15%~+10%), 50/60Hz, đảm bảo truyền tín hiệu điều khiển ổn định.

2. Thông số hiệu suất

Phương pháp khởi động: Kiểm soát mô-men xoắn (công nghệ được cấp bằng sáng chế của TCS), giới hạn dòng điện trong vòng 5 lần giá trị định mức, giúp tăng tốc mượt mà.

Chức năng bảo vệ:

Bảo vệ nhiệt động cơ và bảo vệ cơ học (tải trọng thấp, quá tải, dừng rotor, giám sát lái).

Bảo vệ mất pha và khả năng chịu dao động điện áp (nhiễu dẫn/bức xạ theo IEC 60947-4-2A).

Khả năng truyền thông: Tích hợp với các giao thức như Modbus, Profibus DP, DeviceNet, Ethernet, v.v., hỗ trợ trao đổi dữ liệu Công nghiệp 4.0.

3. Đặc điểm vật lý

Kích thước và trọng lượng: 380mm (cao) x 320mm (rộng) x 265mm (sâu), trọng lượng 18,2kg, thiết kế nhỏ gọn để dễ dàng tích hợp vào tủ.

Khả năng thích ứng với môi trường:

Nhiệt độ hoạt động: -10~40℃ (không giảm công suất), nhiệt độ lưu trữ: -25~70℃.

Thích ứng với độ cao: Không giảm công suất khi dòng điện tăng ≤ 1000m và giảm 2,2% cho mỗi 100m dòng điện tăng khi vượt quá 1000m.

Cấp độ bảo vệ: IP00, cần phối hợp với tủ để đạt được mức bảo vệ cao hơn.

2、 Ưu điểm công nghệ và điểm đổi mới

1. Hệ thống kiểm soát mô-men xoắn (TCS)

Công nghệ TCS được cấp bằng sáng chế của Schneider đạt được những đột phá sau thông qua khả năng kiểm soát chính xác mô-men xoắn của động cơ:

Khởi động êm ái: giảm tác động cơ học và kéo dài tuổi thọ của động cơ và thiết bị truyền động.

Thích ứng với tải trọng nặng: Hỗ trợ khởi động trơn tru các tải trọng quán tính cao như máy ly tâm và máy nén.

Tiết kiệm năng lượng và giảm tiêu thụ: Giảm dòng điện khởi động cực đại, tránh sụt áp lưới điện và giảm nhu cầu về công suất phân phối.

2. Cấu hình kép và điều khiển tầng

Cài đặt tham số kép: có thể lưu trữ hai bộ tham số động cơ để thích ứng với các điều kiện làm việc khác nhau khi chuyển đổi.

Kết nối nhiều máy: hỗ trợ hoạt động cộng tác của nhiều bộ khởi động mềm để khởi động tuần tự các nhóm động cơ lớn và tránh quá tải lưới điện.

3. Trí thông minh và khả năng sử dụng

Màn hình và phần mềm tích hợp: Cài đặt thông số nhanh chóng thông qua phần mềm PowerSuite hoặc màn hình hiển thị cục bộ để đơn giản hóa quá trình gỡ lỗi.

Điều khiển tiếp điểm bỏ qua: tự động chuyển sang chế độ bỏ qua sau khi khởi động, giảm nhiệt sinh ra từ bộ khởi động mềm và cải thiện hiệu suất năng lượng.

3、 Các tình huống ứng dụng điển hình

1. Thiết bị bơm

Trường hợp ứng dụng: Trong hệ thống cấp nước đô thị, ATS48C25Q điều khiển máy bơm nước công suất lớn, loại bỏ hiện tượng búa nước thông qua khởi động mềm và bảo vệ đường ống và van.

Ưu điểm: Kiểm soát mô-men xoắn đảm bảo máy bơm nước tăng tốc mượt mà, giảm nguy cơ quá tải động cơ và kéo dài chu kỳ bảo trì thiết bị.

2. Quạt và máy nén

Trường hợp ứng dụng: Trong hệ thống thông gió của nhà máy hóa chất, bộ khởi động mềm điều khiển quạt điện áp cao để tránh sốc dòng điện và rung động cơ học do khởi động trực tiếp.

Ưu điểm: Công nghệ TCS tối ưu hóa mô-men xoắn khởi động, thích ứng với đặc tính quán tính của tải quạt và giảm mức tiêu thụ năng lượng.

3. Hệ thống băng tải và truyền tải

Trường hợp ứng dụng: Băng tải trong trung tâm phân loại hậu cần được điều khiển theo tầng bởi nhiều đơn vị ATS48C25Q để đạt được quá trình khởi động tuần tự và hoạt động đồng bộ của băng tải.

Ưu điểm: Chức năng xếp tầng giúp đơn giản hóa logic điều khiển, cải thiện độ tin cậy của hệ thống và giảm thời gian ngừng hoạt động do lỗi.

4、 Đề xuất lựa chọn và mua sắm

1. Các điểm lựa chọn chính

Loại tải: Xác nhận động cơ là động cơ không đồng bộ lồng sóc ba pha và điều chỉnh các thông số theo đặc tính tải (mô-men xoắn không đổi/mô-men xoắn thay đổi).

Phù hợp điện áp: Kiểm tra điện áp lưới và phạm vi điện áp định mức của bộ khởi động mềm để tránh hoạt động quá áp/thấp áp.

Yêu cầu bảo vệ: Chọn các chức năng bảo vệ bổ sung (như chống cháy nổ và thích ứng với nhiệt độ cao) dựa trên môi trường công nghiệp.

2. So sánh cạnh tranh thị trường

Điểm khác biệt so với dòng ATS22: ATS48C25Q hỗ trợ công suất cao hơn (132kW so với giới hạn trên 400kW của ATS22), nhưng có kích thước nhỏ gọn hơn, phù hợp với các tình huống hạn chế về không gian.

So với dòng sản phẩm ABB PSE, sản phẩm Schneider có nhiều ưu điểm hơn về khả năng tương thích với giao thức truyền thông (như Ethernet) và chức năng điều khiển theo tầng.

Bộ khởi động mềm Schneider ATS48C25Q đã trở thành sản phẩm tiêu chuẩn trong lĩnh vực điều khiển động cơ công nghiệp nhờ khả năng điều khiển mô-men xoắn chính xác, chức năng bảo vệ toàn diện và khả năng giao tiếp thông minh. Dù là bơm, quạt hay hệ thống truyền động, bộ khởi động mềm này đều có thể cung cấp giải pháp khởi động ổn định và hiệu quả, giúp doanh nghiệp giảm chi phí vận hành và bảo trì, đồng thời nâng cao hiệu quả sản xuất. Đối với người dùng công nghiệp theo đuổi hiệu suất thiết bị đáng tin cậy và lợi ích lâu dài, ATS48C25Q chắc chắn là một lựa chọn đáng tin cậy.
