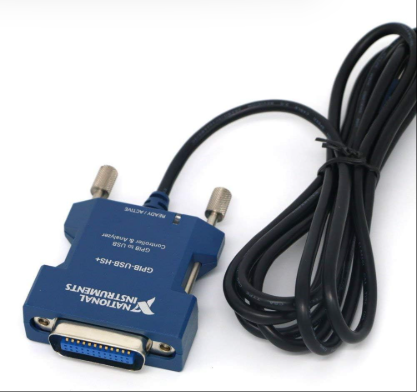

GPIB-USB-HS+
GPIB-US-HS+ là thiết bị phân tích cầm tay và bộ điều khiển IEEE 488 hiệu suất cao được thiết kế dành riêng cho các tình huống thử nghiệm công nghiệp và tích hợp thiết bị. Thiết bị được kết nối với máy tính thông qua giao diện USB 2.0 và mặt trước sử dụng giao diện GPIB công cộng 24 chân (IEEE 488), có thể hỗ trợ giao thức chuẩn IEEE 488.2 cao nhất, đạt được tốc độ truyền dữ liệu và điều khiển thiết bị ổn định và tốc độ cao. Ưu điểm cốt lõi của nó nằm ở khả năng kết nối tới 14 thiết bị có thể lập trình mà không cần cáp GPIB, giúp giảm đáng kể độ phức tạp và chi phí đi dây. Thiết bị được trang bị phần mềm ủy quyền trình điều khiển NI-488.2, đảm bảo khả năng tương thích cao và độ tin cậy kết nối với các thiết bị GPIB của bên thứ ba. Nó cũng tích hợp các chức năng phân tích trên bo mạch, hỗ trợ giám sát trạng thái phần cứng và chẩn đoán lỗi theo thời gian thực, đồng thời giúp người dùng nhanh chóng xác định vị trí và giải quyết các sự cố hệ thống.
Sản phẩm áp dụng thiết kế nhỏ gọn và tương thích với hầu hết các kích thước thiết bị thử nghiệm, phù hợp với các tình huống không gian hạn chế như phòng thí nghiệm và dây chuyền sản xuất. Phạm vi ứng dụng của nó bao gồm thử nghiệm tự động, hiệu chuẩn thiết bị, thu thập dữ liệu và các lĩnh vực khác, hỗ trợ tích hợp hiệu quả các thiết bị và máy tính thông qua giao diện USB, đặc biệt phù hợp với các môi trường thử nghiệm yêu cầu làm việc cộng tác nhiều thiết bị. So với các giải pháp GPIB truyền thống, GPIB-US-HS+ có thể rút ngắn đáng kể chu kỳ phát triển dự án và giảm chi phí bảo trì bằng cách đơn giản hóa kết nối phần cứng, cải thiện khả năng tương thích giao thức và tăng cường khả năng phân tích, biến nó thành một công cụ quan trọng để cải thiện hiệu quả và độ tin cậy trong lĩnh vực thử nghiệm công nghiệp.
Thông số kỹ thuật cho GPIB-USB-HS+
Giao diện và Giao thức
Kết nối phía trước: Giao diện GPIB công cộng 24 chân (IEEE 488), tương thích với giao thức chuẩn IEEE 488.2.
Giao diện USB: Phích cắm chuẩn USB 2.0 Type A, hỗ trợ truyền dữ liệu tốc độ cao (480 Mb/giây).
Hỗ trợ giao thức: Hỗ trợ giao thức HS488, với tốc độ truyền dữ liệu lên tới 7920 KB/giây (lên tới 1830 KB/giây ở chế độ ba dây).
2、 Thông số hiệu suất
Nguồn điện qua bus: Được cấp nguồn qua bus USB, với mức tiêu thụ điện năng thông thường là 80 mA và tối đa là 200 mA (không cần bộ chuyển đổi nguồn bổ sung).
Điều khiển nhiều thiết bị: Có thể điều khiển đồng thời tới 14 thiết bị lập trình GPIB mà không cần cáp GPIB, giúp đơn giản hóa việc đi dây.
Chức năng phân tích: Tích hợp bộ phân tích GPIB trên bo mạch, hỗ trợ giám sát giao dịch bus, thu thập kích hoạt và phát lại dữ liệu.
3、 Đặc điểm vật lý
Kích thước: 8,0 cm (dài) x 6,1 cm (rộng) x 2,0 cm (cao), thiết kế nhỏ gọn phù hợp với hầu hết các dụng cụ thử nghiệm.
Trọng lượng: 153 gram (bao gồm cáp USB), thiết kế nhẹ giúp dễ dàng di chuyển và tích hợp.
Phương pháp lắp đặt: Hỗ trợ cố định bằng lỗ ren M3.5 × 0.6, mô-men xoắn cực đại 0,56 N · m (5,0 lb · in).
4、 Khả năng thích ứng với môi trường
Nhiệt độ làm việc: 0 ° C đến 55 ° C (tuân theo tiêu chuẩn IEC 60068-2-1/2-2).
Nhiệt độ bảo quản: -20 ° C đến 70 ° C (tuân theo tiêu chuẩn IEC 60068-2-1/2-2).
Phạm vi độ ẩm: độ ẩm làm việc từ 10% đến 90% (không ngưng tụ), độ ẩm lưu trữ từ 5% đến 95% (không ngưng tụ).
Mức độ ô nhiễm: Mức 2, phù hợp với môi trường công nghiệp.
5、 Phần mềm và trình điều khiển
Hỗ trợ trình điều khiển: Giấy phép phần mềm trình điều khiển NI-488.2 tích hợp (phiên bản 14.0 trở lên), tương thích với các hệ điều hành chính thống như Windows và Linux.
Công cụ phát triển: Cung cấp hướng dẫn sử dụng GPIB Analyzer và các tệp trợ giúp NI-488.2, hỗ trợ giám sát giao dịch bus và gỡ lỗi.
Khả năng tương thích giao thức: Tương thích với các thiết bị GPIB của bên thứ ba để đảm bảo sự cộng tác giữa nhiều thiết bị thương hiệu.
6、 An toàn và tương thích điện từ
Tiêu chuẩn an toàn: tuân thủ các quy định an toàn quốc tế như IEC 60950-1, EN 60950-1, UL 60950-1, v.v.
Khả năng tương thích điện từ: đáp ứng các tiêu chuẩn như EN 61326-1 (Hạng A), EN 55011 (Nhóm 1, Hạng A), FCC 47 CFR Phần 15B, v.v.
