DNC-63-550-PPV-A

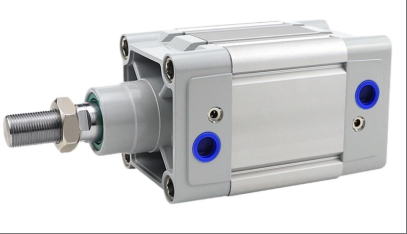

Sản phẩm model DNC-63-550-PPV-A là xi lanh tiêu chuẩn tác động kép hiệu suất cao được thiết kế dành riêng cho lĩnh vực tự động hóa công nghiệp. Đường kính xi lanh là 63 mm, với hành trình 550 mm, tuân thủ tiêu chuẩn ISO 15552. Sản phẩm sử dụng cấu trúc xi lanh dạng profile và có hệ thống đệm khí nén (PPV) có thể điều chỉnh ở cả hai đầu, giúp giảm thiểu tác động và tiếng ồn hiệu quả, đồng thời kéo dài tuổi thọ. Model sản phẩm này có các đặc điểm sau:
Độ bền cao và khả năng chống ăn mòn: Thanh piston được làm bằng vật liệu thép hợp kim cao cấp, với bề mặt mạ crôm cứng để đảm bảo độ bền cao và khả năng chống ăn mòn; Nòng xi lanh được làm bằng hợp kim nhôm tinh chế, với bề mặt nhẵn được xử lý bằng phương pháp anot hóa để tăng khả năng chống mài mòn.
Thiết kế mô-đun: hỗ trợ nhiều cấu hình phụ trợ và phái sinh, chẳng hạn như thanh piston vuông, chuyển đổi chống xoắn, phớt chịu nhiệt, v.v., để đáp ứng nhu cầu của các tình huống ứng dụng khác nhau.
Độ kín hiệu quả và ma sát thấp: Phớt piston được làm bằng vật liệu TPE-U (polyurethane), đảm bảo độ tin cậy của độ kín hai chiều đồng thời giảm lực cản ma sát.
Phạm vi thông số làm việc rộng: phạm vi áp suất làm việc từ 0,6 bar đến 12 bar, phạm vi nhiệt độ làm việc từ -20 ° C đến 80 ° C, thích hợp cho môi trường khí nén khô hoặc môi trường bôi trơn.
Mô hình sản phẩm này được sử dụng rộng rãi trong các ngành công nghiệp như máy móc, điện tử, bao bì, in ấn, nhựa và robot. Nó có thể hoàn thành hiệu quả các nhiệm vụ chuyển động tịnh tiến và là thành phần thực hiện lý tưởng trong các dây chuyền sản xuất tự động.
Thông số kỹ thuật cho DNC-63-550-PPV-A
Đặc điểm kỹ thuật
mẫu: DNC-63-550-PPV-A
Kiểu xi lanh: Xi lanh tiêu chuẩn tác động kép
Đường kính xi lanh: 63 mm
Khoảng cách di chuyển: 550 mm
2. Các thông số làm việc
Phạm vi áp suất làm việc: 0,6 bar đến 12 bar (hoặc 1 bar đến 10 bar, tùy thuộc vào ứng dụng)
Phạm vi nhiệt độ làm việc: - 20 ° C đến 80 ° C
Môi trường làm việc: Không khí nén khô (có bôi trơn hoặc không bôi trơn)
3. Thông số hiệu suất
Lực lý thuyết ở 6 bar:
Hành trình tiếp theo: 1870 N
Hành trình trở về: 1682 N
Khối lượng di động: 663 g (tại hành trình 0 mm)
Hệ số khối lượng bổ sung trên mỗi hành trình 10 mm: 73 g
Năng lượng tác động cuối: 0,5 J
Chiều dài đệm: 22 mm
4. Niêm phong và vật liệu
Vật liệu bịt kín:
Phớt piston: TPE-U (polyurethane)
Phớt thanh piston: NBR (cao su nitrile) hoặc TPE-U
Vật liệu xi lanh: hợp kim nhôm rèn (xử lý anot hóa)
Vật liệu thanh piston: Thép hợp kim cao cấp (bề mặt được mạ crom cứng)
5. Cài đặt và kết nối
Phương pháp lắp đặt: Lắp đặt thông qua ren trong hoặc phụ kiện, hỗ trợ nhiều vị trí lắp đặt
Kết nối khí nén: G3/8 (giao diện ren tiêu chuẩn)
Khả năng tương thích của phụ kiện: Hỗ trợ các phụ kiện như công tắc tiệm cận, cảm biến, đầu nối tự định tâm, v.v.
6. Hệ thống đệm
Loại đệm: PPV (có đệm khí nén có thể điều chỉnh ở cả hai đầu)
Chức năng đệm:
Đệm có thể điều chỉnh ở cả hai đầu để giảm tác động và tiếng ồn
Vòng đệm phụ (hấp thụ thêm năng lượng ở tốc độ cao hoặc tần số cao)
7. Thiết kế và cấu trúc
Tiêu chuẩn thiết kế: tuân thủ ISO 15552, NF E 49 003.1 (Pháp), UNI 10 290 (Ý) và các tiêu chuẩn khác
Thiết kế mô-đun: hỗ trợ nhiều loại dẫn xuất (như thanh piston vuông, chuyển đổi chống xoắn, phớt chịu nhiệt, v.v.)
Phụ kiện lắp đặt: Cung cấp nhiều loại phụ kiện lắp đặt phù hợp với hầu hết mọi vị trí lắp đặt
8. Môi trường và độ bền
Mức độ chống ăn mòn: CRC 2 (chống ăn mòn trung bình)
Mức độ bảo vệ: đáp ứng các yêu cầu chống cháy nổ (như chứng nhận ATEX)
Tuổi thọ sử dụng: Thiết kế độ kín cao và ma sát thấp, kéo dài tuổi thọ sử dụng
9. Các tình huống ứng dụng
Một dây chuyền sản xuất tự động phù hợp với các ngành công nghiệp như máy móc, điện tử, bao bì, in ấn, nhựa và robot, có khả năng hoàn thành hiệu quả các nhiệm vụ chuyển động tịnh tiến.
Dịch vụ của chúng tôi:
1、Tất cả sản phẩm của chúng tôi đều mới và chính hãng, chất lượng tốt
2、Giá của chúng tôi rất cạnh tranh.
3、 Chúng tôi có sẵn số lượng lớn trong kho nên có thể giúp khách hàng có được những linh kiện khó có được.
4、Mọi thắc mắc sẽ được trân trọng và trả lời trong vòng 24 giờ.
Đóng gói và giao hàng:
1、100% hàng mới và nguyên niêm phong của nhà máy!
2、Bảo hành: 1 năm
3、Đóng gói: Đóng gói ban đầu bằng thùng carton.
4、Thời gian giao hàng: Giao hàng trong vòng 3-7 ngày sau khi thanh toán
5、Tất cả hàng hóa sẽ được kiểm tra trước khi giao hàng
