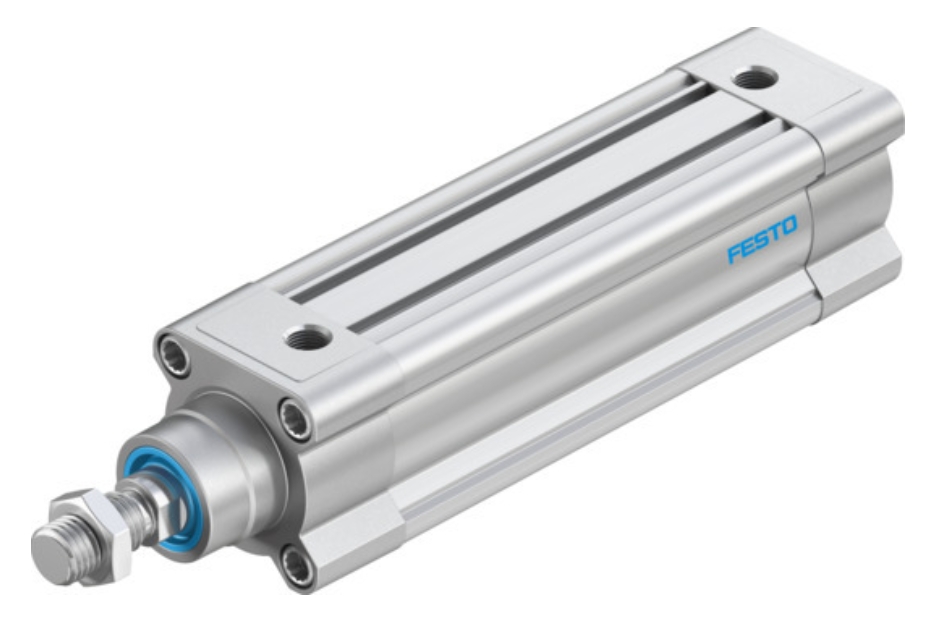

Festo Xi lanh ISO DSBC-50-125-PPVA-N3
Sự miêu tả
Xi lanh khí nén Festo DSBC series có đệm khí nén có thể điều chỉnh ở cả hai đầu của nòng bộ truyền động. Với thanh piston bằng thép hợp kim cao mang lại hiệu suất vận hành tuyệt vời, trọng lượng tổng thể thấp và tuổi thọ dài. Các bộ truyền động khí nén tác động kép này có hai cổng kết nối để khí nén được áp dụng để đẩy và thu thanh piston theo chuyển động tuyến tính. Thanh piston từ cho phép phát hiện vị trí không tiếp xúc thông qua cảm biến tiệm cận được gắn trong các khe dọc theo thân xi lanh.
Các xy lanh khí nén đệm điều chỉnh loại DSBC PPV được trang bị một piston đệm đặc biệt như một phần mở rộng của piston chính. Đệm khí nén này tạo ra một đệm khí để hấp thụ năng lượng ở các vị trí cuối, tạo ra và xả khí theo cách có mục tiêu. Phương pháp hấp thụ năng lượng này làm cho các xy lanh này lý tưởng cho các tải trọng trung bình đến nặng và các ứng dụng tốc độ cao.
Thông tin
Tương ứng với tiêu chuẩn ISO 15552
Khe cắm cho cảm biến tiệm cận lắp âm
Thiết kế ma sát thấp cho phép hoạt động liên tục
Đệm đầu có thể điều chỉnh giúp giảm tiếng ồn và độ rung
Thanh piston bằng thép hợp kim cao với đầu nối ren
Phạm vi rộng về chiều dài hành trình và kích thước lỗ khoan có thể được cấu hình để phù hợp với nhiều ứng dụng khác nhau
Ho岷 膽峄檔g t谩c 膽峄檔g k茅p
Dữ liệu kỹ thuật
Đột quỵ:125mm
Đường kính piston:50mm
Đệm:Đệm khí nén, có thể điều chỉnh ở cả hai đầu
Vị trí lắp đặt:không bắt buộc
Thiết kế:Pít tông Thanh piston Hình dạng nòng
Phát hiện vị trí:Qua công tắc tiệm cận
Biểu tượng:00991235
Các biến thể:Thanh piston ở một đầu
Áp suất hoạt động:0,04MPa ... 1,2MPa
Áp suất hoạt động:0,4 thanh ... 12 thanh
Chế độ hoạt động:Tác dụng kép
Môi trường hoạt động:Khí nén theo tiêu chuẩn ISO 8573-1:2010 [7:4:4]
Lưu ý về phương tiện vận hành và thí điểm:Có thể vận hành bằng chất bôi trơn (trong trường hợp đó, vận hành bằng chất bôi trơn luôn được yêu cầu)
Lớp chống ăn mòn CRC:2 - Ứng suất ăn mòn vừa phải
Sự phù hợp của LABS (PWIS):VDMA24364-B1/B2-L
Nhiệt độ môi trường:-20 °C ... 80 °C
Năng lượng tác động ở vị trí cuối:1 tháng
Lực lý thuyết ở 0,6 MPa (6 bar, 87 psi), hành trình hồi:990 Đ
Lực lý thuyết ở 0,6 MPa (6 bar, 87 psi), hành trình tiến:1178 Bắc
Khối lượng di chuyển cho hành trình 0 mm:365g
Khối lượng di chuyển bổ sung trên mỗi hành trình 10 mm:25g
Trọng lượng cơ bản cho hành trình 0 mm: 1190 g
Trọng lượng bổ sung cho mỗi lần di chuyển 10 mm: 56 g
Kiểu lắp đặt:Hoặc: Có lỗ xuyên qua Có phụ kiện
Kết nối khí nén: G1/4
Vật liệu vít cổ: Thép không gỉ hợp kim cao
Vật liệu bao phủ: Hợp kim nhôm rèn
Vật liệu nòng xi lanh: Hợp kim nhôm rèn
Vật liệu cần gạt piston: TPE-U(PU)
Vật liệu đệm kín: TPE-U(PU)
Vật liệu đệm trùm:POM
Vật liệu nòng xi lanh: Hợp kim nhôm rèn được anot hóa mịn
Vật liệu đai ốc: Thép mạ kẽm
Vật liệu ổ trục: POM
Vật liệu vít cổ: Thép mạ kẽm
Tìm phụ kiện hoàn hảo để hoàn thiện lắp ráp sản phẩm của bạn
SGS-M16X1,5
SG-M16X1,5
SNCB-50
FK-M16X1,5
