Festo
Sự miêu tả

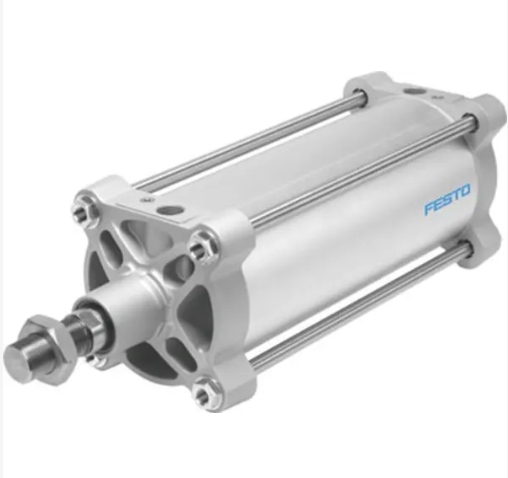

Thiết kế thanh giằng chắc chắn
Đệm vị trí cuối khí nén tự điều chỉnh giúp tiết kiệm thời gian trong quá trình vận hành và thích ứng tối ưu với những thay đổi về tải trọng và tốc độ
Phạm vi phụ kiện lắp đặt toàn diện cho hầu hết mọi loại lắp đặt
Để cảm biến vị trí
Thông tin
• Xi lanh dựa trên tiêu chuẩn ISO 15552 (tương ứng với các tiêu chuẩn đã thu hồi ISO 6431, DIN ISO 6431, VDMA 24 562, NF E 49 003.1 và UNI 10290)
• Thiết kế thanh giằng chắc chắn
• Tác dụng kép
• Để cảm biến vị trí không tiếp xúc
• Một loạt các phụ kiện cho phép lắp đặt xi lanh ở hầu như bất cứ nơi nào
• Lựa chọn hai loại đệm:
– Đệm đàn hồi: vòng đệm đàn hồi/miếng đệm ở cả hai đầu
– Đệm PPV: đệm khí nén, có thể điều chỉnh ở cả hai đầu
• Tính linh hoạt tuyệt vời nhờ vào nhiều biến thể khác nhau
Dữ liệu kỹ thuật
Hành trình: 100 mm
Đường kính piston: 200 mm
Ren thanh piston： M36x2
Đệm: Đệm khí nén, có thể điều chỉnh ở cả hai đầu
Vị trí lắp đặt: tùy chọn
Phù hợp với tiêu chuẩn： ISO 15552
Đầu piston-thanh truyền：Sợi chỉ nam
Thiết kế: Piston Thanh piston Thanh giằng Thùng xi lanh
Phát hiện vị trí: Thông qua công tắc tiệm cận
Biểu tượng：00991235
Biến thể：Thanh piston ở một đầu
Áp suất vận hành: 0,06 MPa ... 1 MPa
Áp suất hoạt động: 0,6 bar ... 10 bar
Chế độ hoạt động: Tác động kép
Môi trường hoạt động: Khí nén theo tiêu chuẩn ISO 8573-1:2010 [7:4:4]
Lưu ý về hoạt động và môi trường thử nghiệm: Có thể vận hành bằng chất bôi trơn (trong trường hợp đó, luôn cần vận hành bằng chất bôi trơn)
Lớp chống ăn mòn CRC: 2 - Ứng suất ăn mòn trung bình
Sự phù hợp của LABS (PWIS): VDMA24364-B1/B2-L
Nhiệt độ môi trường: -20 °C ... 80 °C
Năng lượng va chạm ở vị trí cuối: 4,8 J
Chiều dài đệm：48mm
Chiều dài đệm, hành trình tiến：48mm
Chiều dài đệm, hành trình trả về：48mm
Lực lý thuyết ở 0,6 MPa (6 bar, 87 psi), hành trình phản hồi: 18096 N
Lực lý thuyết ở 0,6 MPa (6 bar, 87 psi), hành trình tiến: 18850 N
Khối lượng di chuyển cho hành trình 0 mm: 6318 g
Khối lượng di chuyển bổ sung trên mỗi hành trình 10 mm: 5348 g
Trọng lượng sản phẩm：17953 gam
Trọng lượng cơ bản cho hành trình 0 mm: 15493 g
Trọng lượng bổ sung cho mỗi lần di chuyển 10 mm: 246 g
Kiểu lắp đặt：Hoặc: Có lỗ xuyên qua Có phụ kiện
Kết nối khí nén: G3/4
Lưu ý về vật liệu: Tuân thủ RoHS
Vật liệu phủ: Nhôm đúc, phủ lớp
Vật liệu phớt động: NBR
Vật liệu piston：Nh么m 膽煤c
Vật liệu thanh piston：Thép hợp kim cao
Vật liệu cần gạt piston：NBR
Vật liệu đệm kín：TPE-U(PU)
Vật liệu đệm trùm：POM
Vật liệu xi lanh thùng：Hợp kim nhôm rèn được anod hóa mịn
V岷璽 li峄噓 膽ai 峄慶：Thép mạ kẽm
Vật liệu chịu lực：Hợp chất polyme kim loại
Vật liệu đai ốc cổ áo：Thép mạ kẽm
Thanh giằng vật liệu：Thép hợp kim cao
Tìm phụ kiện hoàn hảo để hoàn thiện lắp ráp sản phẩm của bạn
DASP-M4-160-A
NPFC-R-G34-G12-MF
SG-M36X2
SNG-200
