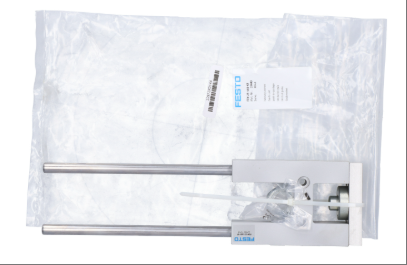

FEN-25-160-KF 33483
Dẫn hướng có độ chính xác cao: sử dụng cấu trúc ổ bi tuần hoàn, mang lại độ chính xác chuyển động tuyến tính tuyệt vời, phù hợp với các hoạt động có độ chính xác cao như xử lý phôi;
Thiết kế chống xoắn: ngăn chặn hiệu quả các xi lanh tiêu chuẩn ISO bị xoắn dưới tải mô-men xoắn cao, đảm bảo sự ổn định của hệ thống;
Hỗ trợ hành trình lớn: phạm vi hành trình 2-250mm (model này có hành trình 160mm), đáp ứng nhiều nhu cầu ứng dụng khác nhau;
Khả năng chịu tải cao: Lực đầu ra động tối đa Fy/Fz đạt 520N, lực tĩnh là 830N, phù hợp với điều kiện tải trọng cao;
Cấu trúc nhỏ gọn: Khi hành trình là 0mm, trọng lượng cơ bản chỉ là 813g, với trọng lượng bổ sung là 12g cho mỗi hành trình 10mm, giúp việc lắp đặt linh hoạt và tiết kiệm không gian;
Khả năng thích ứng với môi trường: Phạm vi nhiệt độ hoạt động từ -20 ° C đến 80 ° C, tuân thủ tiêu chuẩn môi trường RoHS, phù hợp với yêu cầu về môi trường công nghiệp.
Mẫu này có độ chính xác cao, chống xoắn, hành trình lớn và thiết kế nhỏ gọn, đã trở thành thành phần cốt lõi của bộ phận dẫn hướng xi lanh trong thiết bị tự động hóa và được sử dụng rộng rãi trong các lĩnh vực như máy công cụ, máy đóng gói và rô bốt công nghiệp.
Thông số kỹ thuật cho FEN-25-160-KF 33483
mẫu: FEN-25-160-KF
Mã sản phẩm: 33483
Cấu trúc hướng dẫn và hiệu suất
Phương pháp dẫn hướng: Dẫn hướng vòng bi tròn
Chức năng chống xoắn: ngăn chặn các xi lanh tiêu chuẩn ISO bị xoắn dưới tải mô-men xoắn cao
Độ chính xác hướng dẫn: chuyển động tuyến tính có độ chính xác cao
Du lịch và tải trọng
Phạm vi di chuyển: 2-250mm (mẫu này có phạm vi di chuyển là 160mm)
Lực đầu ra động tối đa:
Fy (trục): 520N
Fz (hướng kính): 520N
Lực tĩnh đầu ra tối đa:
Fy (trục): 830N
Fz (hướng kính): 830N
Mô-men xoắn và mô-men xoắn
Mô-men xoắn động cực đại:
Lực: 15Nm
Của tôi: 20Nm
Lực kéo: 20Nm
Mô men tĩnh cực đại:
Lực kéo: 24Nm
Của tôi: 31Nm
Lực kéo: 31Nm
Cấu trúc và trọng lượng
Trọng lượng cơ bản (hành trình 0mm): 813g
Khối lượng bổ sung cho mỗi lần di chuyển 10mm: 12g
Độ lệch trọng tâm (mỗi hành trình 10mm): 4,7mm
Môi trường và Vật liệu
Phạm vi nhiệt độ làm việc:- 20°C - 80°C
Khoa học vật liệu:
Yếu tố dẫn hướng: thép xử lý nhiệt
Vỏ: hợp kim nhôm anodized
Tấm chắn: hợp kim nhôm anodized
Cài đặt và khả năng tương thích
Phương pháp lắp đặt: bằng ren trong (cái)
Tuân thủ tiêu chuẩn môi trường RoHS
