MITSUBISHI GT1685M-STBA Mới và Nguyên bản Chất lượng cao

GT1685M-STBA

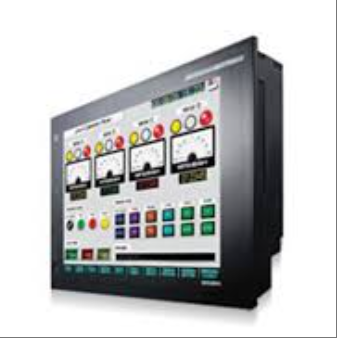

Mẫu GT1685M-STBA là sản phẩm giao diện người máy (HMI) màn hình cảm ứng màu 12,1 inch hiệu suất cao được thiết kế dành riêng cho lĩnh vực tự động hóa công nghiệp và thiết bị thương mại. Sản phẩm sử dụng màn hình LCD màu TFT góc nhìn rộng, độ sáng cao với độ phân giải 800 × 600 pixel, có thể hiển thị 65536 màu sắc sống động, đảm bảo hiệu ứng hình ảnh rõ nét và chân thực ngay cả trong môi trường ánh sáng mạnh. Sản phẩm được trang bị bảng điều khiển cảm ứng điện trở tương tự, phản hồi nhanh và bền bỉ, tuổi thọ hơn 1 triệu lần thao tác, phù hợp với các tình huống tương tác giữa người và máy tính có tần suất cao.

Model này hỗ trợ đầu vào điện áp rộng AC 100-240V và có cấp độ bảo vệ IP67, có thể chống bụi và nước bắn hiệu quả. Phù hợp với môi trường làm việc có nhiệt độ rộng từ -20 ℃ đến 60 ℃, đặc biệt là đối với môi trường công nghiệp phức tạp. Có không gian lưu trữ người dùng 15MB tích hợp (có thể mở rộng lên 57MB) và tích hợp các giao diện Ethernet, RS-232, RS-422/485 và USB. Tương thích với các giao thức truyền thông công nghiệp chính thống như CC Link và Modbus, có thể kết nối liền mạch với các thiết bị như PLC và bộ biến tần để đạt được khả năng điều khiển cộng tác đa giao thức. Ngoài ra, sản phẩm hỗ trợ đầu vào tín hiệu video đa phương tiện và RGB, đáp ứng nhu cầu trực quan hóa trạng thái thiết bị và giám sát dữ liệu. Với cấu trúc nhỏ gọn, độ tin cậy cao và khả năng mở rộng, GT1685M-STBA được sử dụng rộng rãi trong các lĩnh vực như sản xuất cơ khí, đóng gói, hậu cần và trạm sạc thương mại, cung cấp các giải pháp tương tác giữa người và máy hiệu quả và ổn định cho các hệ thống tự động hóa công nghiệp.

Thông số kỹ thuật cho GT1685M-STBA

Hiển thị thông số

Kích thước màn hình: 12,1 inch.

Độ phân giải: 800 × 600 (SVGA), với độ chính xác hiển thị cao, có thể đáp ứng được yêu cầu về độ rõ nét của hình ảnh trong các cảnh công nghiệp.

Kiểu màn hình: Sử dụng màn hình LCD màu TFT có độ sáng cao và góc nhìn rộng, màu sắc phong phú và góc nhìn rộng, 80 độ trái và phải, 80 độ lên và 60 độ xuống, giúp bạn dễ dàng xem nội dung màn hình từ nhiều góc độ khác nhau.

Hiển thị màu: 65536 màu, với khả năng chuyển màu tự nhiên có thể mang lại hiệu ứng hình ảnh tinh tế.

Độ sáng LCD: 470cd/m², đảm bảo khả năng hiển thị tốt ngay cả trong môi trường có ánh sáng mạnh.

Điều chỉnh độ sáng: Hỗ trợ điều chỉnh độ sáng 8 mức và người dùng có thể điều chỉnh theo điều kiện ánh sáng xung quanh thực tế.

Kích thước màn hình hiển thị: 246 (Rộng) × 184,5 (Cao) mm.

Số lượng ký tự hiển thị: 37 dòng, mỗi dòng 50 ký tự (EM) cho phông chữ chuẩn 16 chấm và 50 dòng, mỗi dòng 66 ký tự (EM) cho phông chữ chuẩn 12 chấm.

Thông số đèn nền

Loại đèn nền: LED (không thể thay thế), tuổi thọ cao lên đến 60000 giờ (tại thời điểm độ sáng màn hình là 50% và nhiệt độ môi trường là 25℃).

Màu đèn nền: trắng.

Thông số màn hình cảm ứng

Kiểu cảm ứng: Màn hình cảm ứng điện trở tương tự, hoạt động nhạy, phản hồi ổn định.

Kích thước nút bấm: tối thiểu 2×2, thuận tiện cho người dùng thực hiện các thao tác chính xác.

Số lượng phím đồng thời: Không thể nhấn nhiều phím cùng lúc để đáp ứng yêu cầu chạm đơn cơ bản.

Tuổi thọ: Trên 1 triệu chu kỳ (lực tác dụng dưới 0,98N), độ bền cao.

Thông số cảm biến cơ thể con người

Khoảng cách phát hiện: 1m, có khả năng tự động phát hiện khoảng cách của con người và đạt được tương tác thông minh.

Phạm vi phát hiện: 70 độ ở phía dưới bên trái, bên trái và bên phải, với phạm vi cảm biến rộng.

Thời gian trễ phát hiện: 0-4 giây, có thể cài đặt theo nhu cầu thực tế.

Tham số bộ nhớ

Dung lượng lưu trữ Flash: Tích hợp 15MB, dùng để lưu trữ dữ liệu kỹ thuật, lưu trữ hệ điều hành, v.v.

Tuổi thọ bộ nhớ flash: 100000 chu kỳ, lưu trữ dữ liệu ổn định và đáng tin cậy.

Bộ nhớ Flash mở rộng: Bộ nhớ flash 57MB tích hợp có thể mở rộng khi cần để đáp ứng nhu cầu lưu trữ dữ liệu lớn hơn.

Thông số pin

Loại pin: Pin lithium GT15- BAT.

Tuổi thọ pin: khoảng 5 năm (nhiệt độ môi trường: 25℃), cung cấp nguồn điện ổn định cho thiết bị.

Tham số giao diện

RS-422/485:1 kênh, tốc độ truyền 115200/57600/38400/19200/9600/4800bps, hình dạng đầu nối 14 chân (cái), dùng để giao tiếp với các thiết bị được kết nối.

RS-232: Kênh đơn, tốc độ truyền 115200/57600/38400/19200/9600/4800bps, hình dạng đầu nối D sub 9 chân (đực), có thể sử dụng cho giao tiếp máy móc, kết nối máy tính, v.v.

Ethernet: Chế độ truyền là 100BASE-TX, 10BASE-T 1ch và hình dạng đầu nối là RJ-45, được sử dụng để kết nối giao tiếp thiết bị, chức năng cổng và kết nối máy tính cá nhân.

USB (thiết bị): Tốc độ truyền dữ liệu tối đa là 12Mbps ở tốc độ tối đa, với 1 kênh và hình dạng giao diện là USB Mini-B, có thể kết nối với máy tính cá nhân.

USB (Host): Tốc độ truyền dữ liệu tối đa 12Mbps, 1 kênh, hình dạng giao diện TYPE-A, dùng để truyền dữ liệu và lưu trữ.

Thẻ CF: khe cắm thẻ nhớ flash chuẩn 1 kênh, hình dạng giao diện TYPEI, dùng để lưu dữ liệu, truyền dữ liệu và khởi động GOT.

Chọn bảng chức năng: Chức năng giao diện MES sử dụng 1 kênh.

Giao diện mở rộng: 2 kênh để lắp đặt thiết bị truyền thông/thiết bị tùy chọn.

Thông số đầu ra của còi báo động

Kiểu đầu ra: đơn âm (có thể điều chỉnh cao độ), cung cấp lời nhắc âm thanh đơn giản.

Bảo vệ các thông số cấu trúc

Cấp độ bảo vệ: Mặt trước đạt tiêu chuẩn IP67F, mặt trong của tấm pin đạt tiêu chuẩn IP2X (JEM1030), khả năng chống bụi và nước tốt, phù hợp với môi trường công nghiệp khắc nghiệt.

thông số cài đặt

Kích thước lỗ mở của tấm chắn là W × H × D: 316 × 242 × 52mm.

Kích thước cắt tấm: 302 (Rộng) × 228 (Cao) mm.

Trọng lượng (không bao gồm phụ kiện lắp đặt): 2,7KG.

Thông số cung cấp điện

Phương pháp làm mát: tự làm mát, không cần thiết bị làm mát bổ sung, giảm độ phức tạp và chi phí của thiết bị.

Điện áp nguồn đầu vào: AC100-240V (+10%/-15%), dải điện áp đầu vào rộng, phù hợp với nhiều môi trường cung cấp điện khác nhau.

Tần số đầu vào: 50/60Hz ± 5%.

Công suất biểu kiến tối đa: 110VA (tải tối đa).

Tiêu thụ điện năng: Thường là 46W, 32W khi tắt đèn nền, mức tiêu thụ điện năng tương đối thấp.

Dòng điện khởi động: dưới 28A (4ms).

Cho phép mất điện tức thời: trong vòng 20ms (trên AC100V), với khả năng chống lại biến động điện áp nhất định.

Khả năng chịu nhiễu: điện áp nhiễu 1500Vp-p, biên độ nhiễu 1 μs, hoạt động ổn định trong môi trường có nhiễu điện từ thông qua bộ mô phỏng nhiễu có tần số nhiễu 25-60Hz.

Độ bền điện áp: Đầu nguồn được kết nối với dây nối đất ở mức AC1500V trong 1 phút, đảm bảo an toàn cho thiết bị.

Điện trở cách điện: Đầu cực nguồn có hiệu suất cách điện tốt khi đi qua đồng hồ đo điện trở cách điện có điện trở cách điện từ 10M Ω trở lên đối với DC500V giữa các dây nối đất.
