PFXGP4501TADC

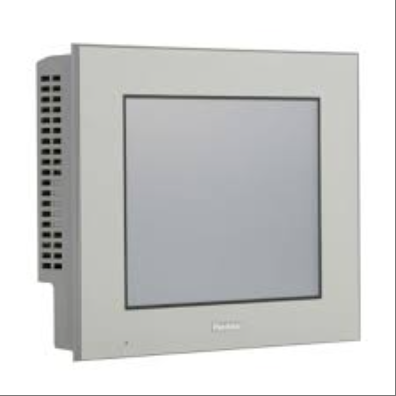

Model PFXGP4501TADC là sản phẩm giao diện người máy (HMI) 10,4 inch có màn hình LCD TFT màu thực 65536 màu với độ phân giải VGA 640 × 480 pixel. Nó được ghép nối với bảng điều khiển cảm ứng điện trở tương tự để vận hành trực quan và hiệu ứng hiển thị rõ ràng. Sản phẩm này được trang bị bộ nhớ trong 32MB, bộ nhớ sao lưu 320KB và vùng biến đổi 64KB. Nó hỗ trợ khe cắm Ethernet, RS-232C, RS-422/485, USB và thẻ SD và có thể kết nối linh hoạt nhiều thiết bị công nghiệp khác nhau. Thiết kế máy phủ của nó tuân thủ nhiều tiêu chuẩn quốc tế và có các đặc điểm như chống bụi và chống nhiễu, làm cho nó phù hợp với môi trường công nghiệp phức tạp. HMI này cũng hỗ trợ thu thập và quản lý dữ liệu từ xa và có thể kết hợp với các công cụ như Microsoft Office và SQL thông qua phần mềm Pro Server EX để xây dựng hệ thống quản lý dữ liệu hiệu quả và tiết kiệm, cải thiện đáng kể chất lượng và hiệu quả sản xuất. Đây là giải pháp đáng tin cậy trong lĩnh vực tự động hóa công nghiệp.
Thông số kỹ thuật cho PFXGP4501TADC
Hiệu suất hiển thị và cảm ứng
Loại màn hình hiển thị: Màn hình LCD TFT màu thực 10,4 inch, độ phân giải 640 × 480 pixel (VGA), hiển thị 65536 màu (không nhấp nháy)/16384 màu (nhấp nháy), mang đến hiệu ứng hiển thị hình ảnh rõ nét và tinh tế.
Đèn nền: Sử dụng đèn nền LED trắng, độ sáng có thể điều chỉnh tới 16 mức và tuổi thọ của đèn nền là hơn 50000 giờ (hoạt động liên tục ở nhiệt độ 25℃ cho đến khi độ sáng giảm xuống còn 50% so với mức ban đầu).
Bảng điều khiển cảm ứng: Bảng điều khiển cảm ứng điện trở tương tự có độ phân giải 1024 × 1024 và tuổi thọ hơn 1000000 lần, mang đến trải nghiệm thao tác cảm ứng nhạy và chính xác.
2、 Không gian lưu trữ và chương trình
Bộ nhớ trong: FLASH EPROM 32MB, bao gồm vùng chương trình logic, đáp ứng nhu cầu lưu trữ số lượng lớn chương trình và dữ liệu.
Lưu trữ dự phòng: SRAM 320KB, sử dụng pin lithium có thể thay thế để sao lưu nhằm đảm bảo an toàn dữ liệu.
Vùng dữ liệu thay đổi: SRAM 64KB, cũng được sao lưu bằng pin lithium có thể thay thế để lưu trữ dữ liệu thay đổi.
Khu vực chương trình: FLASH EPROM 132KB, có khả năng chứa khoảng 15000 bước chương trình, đáp ứng các yêu cầu của logic điều khiển phức tạp.
3、 Giao diện và truyền thông
Cổng nối tiếp: Cung cấp hai loại cổng nối tiếp, RS-232C và RS-422/485, hỗ trợ truyền không đồng bộ. Độ dài dữ liệu có thể là 7 hoặc 8 bit, bit dừng có thể là 1 hoặc 2 bit và phương pháp xác minh có thể là không, lẻ hoặc chẵn. Phạm vi tốc độ truyền dữ liệu rộng, đáp ứng nhu cầu truyền thông của các thiết bị khác nhau.
Cổng Ethernet: Hỗ trợ chuẩn IEEE802.3i/IEEE802.3u, cung cấp tốc độ truyền 10BASE-T/100BASE-TX, sử dụng đầu nối RJ-45 để kết nối mạng và truyền dữ liệu dễ dàng.
Giao diện USB: Cung cấp hai loại giao diện, USB 2.0 (TYPE-A) và USB 2.0 (Mini-B), hỗ trợ truyền dữ liệu tốc độ cao và khoảng cách truyền thông lên tới 5 mét.
Khe cắm thẻ SD: Hỗ trợ lưu trữ mở rộng bằng thẻ SD, giúp sao lưu và truyền dữ liệu dễ dàng.
4、 Thông số kỹ thuật về điện và môi trường
Điện áp đầu vào: DC 24V, dải điện áp định mức từ DC 19,2V đến 28,8V, thời gian tắt nguồn cho phép không quá 10ms, công suất tiêu thụ dưới 17W, dòng điện tức thời không quá 30A.
Độ bền cách điện: Đầu nguồn và đầu FG có thể chịu được điện áp AC1000V và 20mA trong thời gian dưới 1 phút.
Điện trở cách điện: Điện trở cách điện giữa cực nguồn và cực FG lớn hơn DC500V và 10M Ω.
Nhiệt độ làm việc: 0℃ đến 55℃, nhiệt độ lưu trữ: -20℃ đến +60℃, phù hợp với nhiều môi trường làm việc khác nhau.
Độ ẩm làm việc: 10% RH đến 90% RH (không ngưng tụ, nhiệt độ nhiệt kế ướt dưới 39 ℃), độ ẩm lưu trữ cũng là 10% RH đến 90% RH (không ngưng tụ, nhiệt độ nhiệt kế ướt dưới 39 ℃).
Áp suất và độ cao: Phạm vi áp suất làm việc là từ 800hPa đến 1114hPa (dưới độ cao 2000 mét).
Hiệu suất chống rung và chống va đập: theo tiêu chuẩn IEC/EN61131-2, hiệu suất chống rung là biên độ đơn 3,5mm từ 5Hz đến 9Hz, gia tốc không đổi 9,8m/s² từ 9Hz đến 150Hz và 10 chu kỳ (100 phút) theo mỗi trục X, Y và Z; Khả năng chống va đập là 147m/s², với 3 chu kỳ theo mỗi trục X, Y và Z.
Hiệu suất chống nhiễu và chống tĩnh điện: điện áp nhiễu 1000Vp-p, chu kỳ xung 1 µ s, thời gian tăng 1ns (thông qua bộ mô phỏng tiếng ồn); Xả tiếp xúc là 6kV (tuân thủ tiêu chuẩn IEC/EN61000-4-2, Cấp độ 3).
5、 Cấu trúc và kích thước
Cấu trúc: Tương đương với IP65f NEMA # 250 TYPE 4X/13 (mặt trước được lắp đặt và cố định), mang lại hiệu suất bảo vệ tuyệt vời.
Phương pháp làm mát: Làm mát bằng không khí tự nhiên, không cần thiết bị làm mát bổ sung.
Trọng lượng: dưới 2kg (chỉ tính riêng thân máy), dễ lắp đặt và vận chuyển.
Kích thước: Rộng 272,5mm × Cao 214,5mm × Sâu 57mm, thiết kế nhỏ gọn tiết kiệm không gian.
Kích thước lỗ cửa: W259mm × H201mm, thuận tiện lắp đặt trên tủ điều khiển và các thiết bị khác.
Độ dày tấm: 1,6mm đến 5mm, phù hợp để lắp đặt các tấm có độ dày khác nhau.
Dịch vụ của chúng tôi:
1、Tất cả sản phẩm của chúng tôi đều mới và chính hãng, chất lượng tốt
2、Giá của chúng tôi rất cạnh tranh.
3、 Chúng tôi có sẵn số lượng lớn trong kho nên có thể giúp khách hàng có được những linh kiện khó có được.
4、Mọi thắc mắc sẽ được trân trọng và trả lời trong vòng 24 giờ.
Đóng gói và giao hàng:
1、100% hàng mới và nguyên niêm phong của nhà máy!
2、Bảo hành: 1 năm

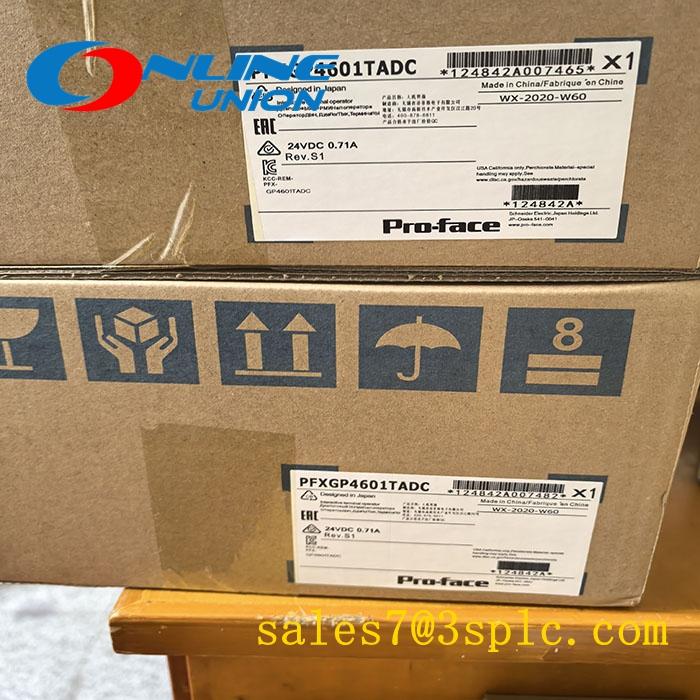

3、Đóng gói: Đóng gói ban đầu bằng thùng carton.
