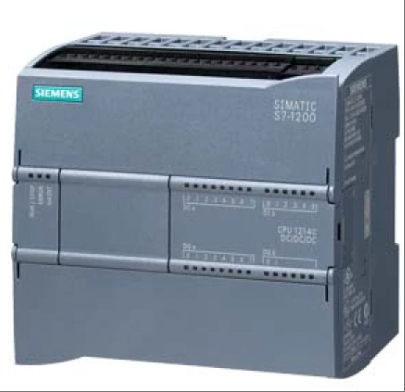

6ES7214-1AE30-0XB0
Sản phẩm model 6ES7214-1AE30-0XB0 là một mô-đun CPU nhỏ gọn (CPU 1214C DC/DC) trong PLC dòng S7-1200, được thiết kế dành riêng cho các tình huống điều khiển tự động hóa vừa và nhỏ. Kiến trúc cốt lõi của nó tích hợp 14 kênh đầu vào kỹ thuật số 24V DC (hỗ trợ loại nguồn/cống) và 10 kênh đầu ra kỹ thuật số 24V DC, được trang bị 2 kênh đầu vào tương tự 0-10V DC hoặc 0-20mA, có thể thu thập tín hiệu cảm biến tại chỗ theo thời gian thực và điều khiển bộ truyền động. Mô-đun này có bộ nhớ làm việc 50KB tích hợp và bộ nhớ tải 2MB (hỗ trợ mở rộng thẻ MicroSD lên 24MB), được trang bị giao diện Ethernet PROFINET, hỗ trợ TCP/IP, giao tiếp S7 và giao thức giao tiếp người dùng mở, đáp ứng các yêu cầu kết nối thiết bị trong môi trường Công nghiệp 4.0. Ở cấp độ phần cứng, nó được cấp nguồn bởi dải điện áp rộng DC 20,4-28,8V, được trang bị đồng hồ thời gian thực và bộ nhớ EEPROM trên bo mạch. Nó có thể hoạt động ổn định trong dải nhiệt độ rộng từ -25 ° C đến + 60 ° C, với mức tiêu thụ điện năng thông thường chỉ 12W. Thiết kế mô-đun của nó hỗ trợ mở rộng 2 đầu ra tương tự hoặc 4 kênh I/O kỹ thuật số thông qua bảng tín hiệu và có thể mở rộng thêm lên 8 kênh thông qua mô-đun tín hiệu. Đồng thời, nó tích hợp 6 bộ đếm tốc độ cao (lên đến 100kHz) và 2 kênh đầu ra xung để đáp ứng các yêu cầu điều khiển của động cơ bước/servo. Sản phẩm này đã đạt chứng nhận CE và tương thích với phần mềm lập trình TIA Portal V10.5 trở lên. Nó hỗ trợ lập trình sơ đồ thang (LAD), sơ đồ khối chức năng (FBD) và ngôn ngữ điều khiển có cấu trúc (SCL) và được sử dụng rộng rãi trong sản xuất ô tô, thực phẩm và đồ uống, máy móc đóng gói và các lĩnh vực khác, đạt được giải pháp tích hợp cho điều khiển logic, điều khiển chuyển động và giám sát quy trình.
Thông số kỹ thuật cho 6ES7214-1AE30-0XB0
Mẫu: 6ES7214-1AE30-0XB0
Loại: Bộ điều khiển nhỏ gọn CPU 1214C DC/DC/DC
Chứng nhận: Chứng nhận CE, tuân thủ các tiêu chuẩn công nghiệp
2、 Giao diện và truyền thông
Giao diện I/O tích hợp:
Đầu vào kỹ thuật số (DI): 14 kênh, 24V DC, hỗ trợ đầu vào nguồn/thoát
Đầu ra kỹ thuật số (DO): 10 kênh, 24V DC
Đầu vào tương tự (AI): 2 kênh, hỗ trợ tín hiệu 0-10V DC hoặc 0-20mA
Giao diện truyền thông: Giao diện PROFINET tích hợp (RJ45), hỗ trợ TCP/IP, giao tiếp S7 và giao thức truyền thông người dùng mở
Khả năng mở rộng: Hỗ trợ mở rộng đầu ra analog hoặc I/O kỹ thuật số thông qua bảng tín hiệu (SB) và mở rộng lên 8 mô-đun thông qua mô-đun tín hiệu (SM)
3、 Thông số hiệu suất
Ký ức:
Bộ nhớ làm việc: 50KB
Bộ nhớ tải: 2MB (có thể mở rộng lên 24MB thông qua thẻ MicroSD)
Tốc độ xử lý:
Thời gian thực hiện lệnh bit: 0,1 μs
Thời gian thực hiện lệnh từ: 12 μs
Thời gian tính toán dấu phẩy động: 18 μs
Bộ đếm tốc độ cao: 6, lên đến 100kHz
Đầu ra xung: 2 kênh, hỗ trợ điều khiển động cơ bước/servo
4、 Thông số điện
Điện áp cung cấp: 20,4-28,8V DC
Tiêu thụ điện năng: giá trị điển hình là 12W
Dòng điện đầu ra: Bus backplane tối đa 1,6A (5V DC)
Dòng điện đầu vào/đầu ra:
Đầu vào kỹ thuật số: 5V DC (1mA cho tín hiệu "0"); 15V DC (2,5mA cho tín hiệu "1")
Đầu ra kỹ thuật số: tối đa 500mA (trên mỗi kênh)
5、 Khả năng thích ứng với môi trường
Phạm vi nhiệt độ làm việc: -25 ° C đến +60 ° C
Phạm vi nhiệt độ lưu trữ: -40 ° C đến +85 ° C
Cấp độ bảo vệ: IP20 (khi sử dụng trong tủ có cấp độ bảo vệ IP20)
Khả năng chống nhiễu: tuân thủ tiêu chuẩn EN 61000-6-2/4, phù hợp với môi trường điện từ công nghiệp
6、 Kích thước và lắp đặt
Kích thước: Khoảng 110mm (rộng) x 100mm (dài) x 75mm (sâu)
Trọng lượng: Khoảng 0,2kg
Phương pháp lắp đặt: Hỗ trợ lắp đặt thanh ray DIN hoặc lắp đặt bên trong tủ điều khiển
7、 Đặc điểm chức năng
Đồng hồ thời gian thực: Đồng hồ phần cứng tích hợp, hỗ trợ đồng bộ hóa thời gian
Chức năng chẩn đoán: Cung cấp chức năng giám sát trạng thái và chẩn đoán lỗi thông qua đèn báo LED và phần mềm TIA Portal
Hỗ trợ lập trình: Tương thích với TIA Portal V10.5 trở lên, hỗ trợ ngôn ngữ lập trình LAD, FBD, SCL
Tính năng bảo mật: Hỗ trợ bảo vệ bằng mật khẩu, kiểm soát truy cập và mã hóa dữ liệu (tùy chọn)
