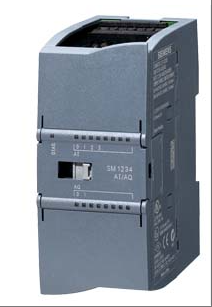

6ES7234-4HE30-0XB0
Sản phẩm model 6ES7234-4HE30-0XB0 là mô-đun mở rộng đầu vào/đầu ra tương tự (SM 1234) cho PLC dòng SIMATIC S7-1200 của Siemens. Sản phẩm này áp dụng thiết kế mô-đun nhỏ gọn và có 4 kênh đầu vào tương tự (hỗ trợ điện áp ± 10V hoặc tín hiệu dòng điện 0/4-20mA, độ phân giải 14 bit) và 2 kênh đầu ra tương tự (hỗ trợ điện áp ± 10V hoặc tín hiệu dòng điện 0-20mA, độ phân giải 12 bit). Sản phẩm có thể thu thập các thông số quy trình công nghiệp như nhiệt độ, áp suất và tín hiệu điều khiển đầu ra theo thời gian thực. Mô-đun này tương thích với toàn bộ phạm vi CPU S7-1200 và cho phép trao đổi dữ liệu tốc độ cao thông qua bus backplane. Sản phẩm hỗ trợ phạm vi nhiệt độ rộng (-20 ° C đến + 60 ° C) và khả năng tương thích điện từ cấp công nghiệp, giúp sản phẩm phù hợp với các tình huống tự động hóa như kiểm soát quy trình và sản xuất cơ khí. Khả năng xử lý tín hiệu có độ chính xác cao và khả năng mở rộng linh hoạt có thể đáp ứng nhu cầu của các hệ thống điều khiển vừa và nhỏ về thu thập và xuất tín hiệu analog, cải thiện đáng kể độ chính xác giám sát và tốc độ phản hồi của thiết bị trong quá trình sản xuất.
Thông số kỹ thuật cho 6ES7234-4HE30-0XB0
Thông tin cơ bản
Thương hiệu và dòng sản phẩm: Mô-đun mở rộng đầu vào/đầu ra tương tự cho PLC Siemens SIMATIC dòng S7-1200.
Loại mô-đun: Mô-đun mở rộng đầu vào/đầu ra tương tự (SM 1234).
Mục đích: Được sử dụng để thu thập và xuất tín hiệu tương tự trong hệ thống điều khiển tự động hóa công nghiệp. Có thể kết nối với cảm biến nhiệt độ, bộ truyền áp suất và các thiết bị khác để đạt được giám sát và kiểm soát thời gian thực các thông số quy trình.
2、 Thông số điện
Kênh đầu vào (AI): 4 đầu vào analog.
Các loại tín hiệu đầu vào được hỗ trợ: Đầu vào điện áp là ± 10V; Đầu vào dòng điện là 0 (4) -20mA.
Độ phân giải: Độ phân giải của điện áp/dòng điện đầu vào là 14 bit (bao gồm cả bit dấu).
Kênh đầu ra (AO): Đầu ra analog 2 kênh.
Các loại tín hiệu đầu ra được hỗ trợ: điện áp đầu ra là ± 10V; dòng điện đầu ra là 0 (4) -20mA.
Độ phân giải: Điện áp/dòng điện đầu ra có độ phân giải 12 bit (bao gồm cả bit dấu).
Loại giao diện: Áp dụng phương pháp đấu dây đầu cuối tiêu chuẩn để dễ dàng đấu dây và bảo trì tại chỗ.
Phương pháp lắp đặt: Hỗ trợ lắp đặt thanh ray DIN và đáp ứng các yêu cầu lắp đặt tiêu chuẩn của thiết bị công nghiệp.
3、 Thông số môi trường
Phạm vi nhiệt độ làm việc: -20 ° C đến +60 ° C, phù hợp với môi trường nhiệt độ phức tạp tại các địa điểm công nghiệp.
Mức độ bảo vệ: Thiết kế mô-đun đáp ứng các tiêu chuẩn bảo vệ cấp công nghiệp và có khả năng ngăn bụi và hơi ẩm.
4、 Đặc điểm chức năng
Khả năng xử lý tín hiệu:
Từ dữ liệu tương ứng cho phạm vi điện áp đầu vào đầy đủ là -27648 đến 27648.
Các từ dữ liệu tương ứng cho phạm vi đầu vào hiện tại đầy đủ là -27648 đến 27648.
Từ dữ liệu tương ứng cho phạm vi điện áp đầu ra đầy đủ là -27648 đến 27648.
Các từ dữ liệu tương ứng cho toàn bộ phạm vi đầu ra hiện tại là -27648 đến 27648.
Giảm tiếng ồn: Cung cấp bốn tùy chọn tần số giảm tiếng ồn: 400Hz, 60Hz, 50Hz và 10Hz.
Trở kháng đầu vào: Trở kháng đầu vào điện áp ≥ 9M Ω, trở kháng đầu vào dòng điện 250 Ω.
Làm mịn tín hiệu: Hỗ trợ bốn mức xử lý làm mịn: không, yếu, trung bình và mạnh.
Phạm vi vượt ngưỡng/xuống ngưỡng: Phạm vi vượt ngưỡng/xuống ngưỡng của tín hiệu điện áp là từ 32511 đến -27649/-27649 đến -32512.
Phạm vi tràn/thiếu: Phạm vi tràn/thiếu tín hiệu điện áp là 32767 đến 32512/-32513 đến -32768.
Điện áp/dòng điện chịu được tối đa: ± 35V (điện áp)/± 40mA (dòng điện).
5、 Thông số vật lý
Kích thước mô-đun: 45mm (chiều rộng) x 100mm (chiều cao) x 75mm (chiều sâu).
Trọng lượng: Khoảng 220g.
Công suất tiêu thụ: 2,0W (giá trị điển hình).
Tiêu thụ hiện tại:
Dòng điện tiêu thụ của bus SM: 80mA.
Dòng điện tiêu thụ của nguồn điện 24V DC (không tải): 60mA.
