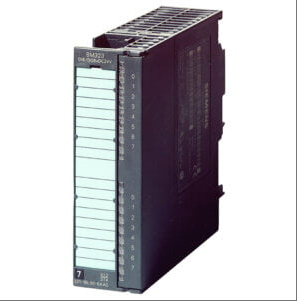

SIEMENS 6ES7322-1BH00-0AA0 Mới và Nguyên bản Chất lượng cao

6ES7322-1BH00-0AA0

Thông số kỹ thuật cơ bản

Cấu hình kênh

Số kênh đầu ra: 16

Kiểu đầu ra: đầu ra transistor (24V DC), hỗ trợ dòng điện định mức 0,5A/kênh

Dải điện áp: tương thích với tải DC 24V, dải điện áp đầu ra tín hiệu "1" là L+(-0,8V đến -1,6V), dòng điện dư tín hiệu "0" ≤ 0,5mA

Thông số điện

Tiêu thụ điện năng: Giá trị điển hình là 4,9W, dòng điện đầu vào từ điện áp tải L+(không tải) lên đến 80mA, tối đa 80mA từ bus backplane 5V DC

Giới hạn tải: Tổng dòng điện đầu ra của mỗi nhóm là ≤ 4A (khi lắp đặt theo chiều ngang, lên đến 40 ° C) và tổng dòng điện mô-đun là ≤ 8A

Tần số chuyển mạch: tối đa 100Hz dưới tải điện trở, tối đa 0,5Hz dưới tải cảm ứng, tối đa 10Hz dưới tải đèn

cấu trúc cơ khí

Hình thức giao diện: 1 × 20 chân đầu nối phía trước, hỗ trợ cắm nóng (hệ thống ET 200M)

Phương pháp lắp đặt: Lắp đặt trên thanh ray DIN, mức bảo vệ IP20 (để sử dụng bên trong tủ)

Kích thước và trọng lượng: Kích thước mô-đun S7-300 tiêu chuẩn, vui lòng tham khảo hướng dẫn sử dụng sản phẩm để biết chi tiết

2、 Đặc điểm hiệu suất

Khả năng chuyển đổi tín hiệu

Điều chỉnh mức logic: Chuyển đổi tín hiệu bên trong PLC (logic 0/1) sang mức DC 24V bên ngoài, hỗ trợ truyền động trực tiếp thiết bị xử lý

Đặc điểm cách ly: Áp dụng công nghệ cách ly ghép quang, điện áp cách ly ≥ 500V (theo tiêu chuẩn IEC 61131-2)

Khả năng thích ứng tải

Tải điện trở: Hỗ trợ phạm vi điện trở từ 48 Ω đến 4k Ω, với tải đèn tối đa là 5W

Tải cảm ứng: Bộ lọc RC tích hợp (300 Ω/0,1 μ F), được sử dụng để ngăn chặn lực điện động ngược khi phần tử cảm ứng bị tắt

Dòng tải tối thiểu: Tín hiệu "1" cần phải ≥ 5mA (nhiệt độ môi trường 0-60 ° C)

Khả năng thích ứng với môi trường

Nhiệt độ làm việc: -25 ° C đến + 60 ° C (nhiệt độ lưu trữ -40 ° C đến + 85 ° C)

Độ ẩm tương đối: 5% đến 95% (không ngưng tụ)

Khả năng chống nhiễu: tuân thủ tiêu chuẩn tương thích điện từ EN 61000-6-2

3、 Chức năng mở rộng

Tính linh hoạt của cấu hình

Phân bổ địa chỉ: Địa chỉ đầu ra được xác định bởi vị trí khe cắm và hỗ trợ cấu hình phần mềm lập trình STEP 7 hoặc TIA Portal

Chức năng chẩn đoán: Mô-đun cung cấp đèn báo trạng thái ở khu vực nhãn cửa trước, hỗ trợ xác định vị trí lỗi nhanh chóng

khả năng tương thích của hệ thống

Hỗ trợ giao thức: Tích hợp liền mạch với bus trường PROFIBUS/PROFINET, phù hợp với kiến trúc I/O phân tán

Khả năng mở rộng: Có thể kết hợp với mô-đun bus hoạt động ET 200M để đạt được khả năng bảo trì có thể hoán đổi nóng

4、 Các tình huống ứng dụng điển hình

Tự động hóa công nghiệp

Truyền động các bộ truyền động như van điện từ 24V DC, rơ le, đèn báo, v.v.

Kết nối giao diện đầu vào kỹ thuật số của bộ điều khiển động cơ nhỏ hoặc bộ biến tần

kiểm soát quá trình

Điều khiển van từ xa trong lĩnh vực kỹ thuật hóa học và xử lý nước

Cảm biến tín hiệu kích hoạt máy đóng gói thực phẩm

Thông số kỹ thuật cho 6ES7322-1BH00-0AA0

Thông số kỹ thuật cơ bản

Cấu hình kênh

Số kênh đầu ra: 16

Kiểu đầu ra: đầu ra transistor (24V DC), hỗ trợ dòng điện định mức 0,5A/kênh

Dải điện áp: tương thích với tải DC 24V, dải điện áp đầu ra tín hiệu "1" là L+(-0,8V đến -1,6V), dòng điện dư tín hiệu "0" ≤ 0,5mA

Thông số điện

Tiêu thụ điện năng: Giá trị điển hình là 4,9W, dòng điện đầu vào từ điện áp tải L+(không tải) lên đến 80mA, tối đa 80mA từ bus backplane 5V DC

Giới hạn tải: Tổng dòng điện đầu ra của mỗi nhóm là ≤ 4A (khi lắp đặt theo chiều ngang, lên đến 40 ° C) và tổng dòng điện mô-đun là ≤ 8A

Tần số chuyển mạch: tối đa 100Hz dưới tải điện trở, tối đa 0,5Hz dưới tải cảm ứng, tối đa 10Hz dưới tải đèn

cấu trúc cơ khí

Hình thức giao diện: 1 × 20 chân đầu nối phía trước, hỗ trợ cắm nóng (hệ thống ET 200M)

Phương pháp lắp đặt: Lắp đặt trên thanh ray DIN, mức bảo vệ IP20 (để sử dụng bên trong tủ)

Kích thước và trọng lượng: Kích thước mô-đun S7-300 tiêu chuẩn, vui lòng tham khảo hướng dẫn sử dụng sản phẩm để biết chi tiết

2、 Đặc điểm hiệu suất

Khả năng chuyển đổi tín hiệu

Điều chỉnh mức logic: Chuyển đổi tín hiệu bên trong PLC (logic 0/1) sang mức DC 24V bên ngoài, hỗ trợ truyền động trực tiếp thiết bị xử lý

Đặc điểm cách ly: Áp dụng công nghệ cách ly ghép quang, điện áp cách ly ≥ 500V (theo tiêu chuẩn IEC 61131-2)

Khả năng thích ứng tải

Tải điện trở: Hỗ trợ phạm vi điện trở từ 48 Ω đến 4k Ω, với tải đèn tối đa là 5W

Tải cảm ứng: Bộ lọc RC tích hợp (300 Ω/0,1 μ F), được sử dụng để ngăn chặn lực điện động ngược khi phần tử cảm ứng bị tắt

Dòng tải tối thiểu: Tín hiệu "1" cần phải ≥ 5mA (nhiệt độ môi trường 0-60 ° C)

Khả năng thích ứng với môi trường

Nhiệt độ làm việc: -25 ° C đến + 60 ° C (nhiệt độ lưu trữ -40 ° C đến + 85 ° C)

Độ ẩm tương đối: 5% đến 95% (không ngưng tụ)

Khả năng chống nhiễu: tuân thủ tiêu chuẩn tương thích điện từ EN 61000-6-2

3、 Chức năng mở rộng

Tính linh hoạt của cấu hình

Phân bổ địa chỉ: Địa chỉ đầu ra được xác định bởi vị trí khe cắm và hỗ trợ cấu hình phần mềm lập trình STEP 7 hoặc TIA Portal

Chức năng chẩn đoán: Mô-đun cung cấp đèn báo trạng thái ở khu vực nhãn cửa trước, hỗ trợ xác định vị trí lỗi nhanh chóng

khả năng tương thích của hệ thống

Hỗ trợ giao thức: Tích hợp liền mạch với bus trường PROFIBUS/PROFINET, phù hợp với kiến trúc I/O phân tán

Khả năng mở rộng: Có thể kết hợp với mô-đun bus hoạt động ET 200M để đạt được khả năng bảo trì có thể hoán đổi nóng

4、 Các tình huống ứng dụng điển hình

Tự động hóa công nghiệp

Truyền động các bộ truyền động như van điện từ 24V DC, rơ le, đèn báo, v.v.

Kết nối giao diện đầu vào kỹ thuật số của bộ điều khiển động cơ nhỏ hoặc bộ biến tần

kiểm soát quá trình

Điều khiển van từ xa trong lĩnh vực kỹ thuật hóa học và xử lý nước

Cảm biến tín hiệu kích hoạt máy đóng gói thực phẩm
