6ES7513-1AL02-0AB0

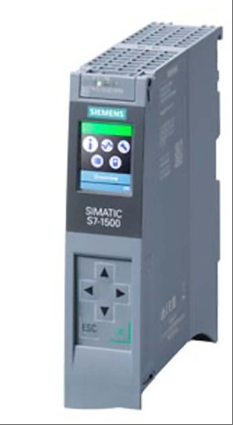

Sản phẩm model 6ES7513-1AL02-0AB0 là mô-đun CPU (CPU 1513-1PN) của PLC dòng Siemens S7-1500, có khả năng xử lý hiệu suất cao và khả năng mở rộng linh hoạt. Nó sử dụng giao diện truyền thông Ethernet công nghiệp PROFINET, hỗ trợ tích hợp hệ thống I/O phân tán và có bộ nhớ làm việc 300KB tích hợp và bộ nhớ dữ liệu 1,5MB. Nó có thể được mở rộng lên 32GB thông qua thẻ nhớ SIMATIC và phù hợp để điều khiển tác vụ tự động hóa phức tạp; Mô-đun tích hợp chức năng đồng bộ hóa xung nhịp và hỗ trợ cả chế độ phân tán và tập trung, cung cấp 6 khối tổ chức chu kỳ 500ms (phân tán) và khối tổ chức chu kỳ 1ms (tập trung). Nó tương thích với các công cụ cấu hình STEP 7 TIA Portal V17 (phần mềm V2.9) trở lên, đáp ứng các yêu cầu nghiêm ngặt về hiệu suất thời gian thực và khả năng xử lý dữ liệu trong lĩnh vực tự động hóa công nghiệp.
Thông số kỹ thuật cho 6ES7513-1AL02-0AB0
Phần cứng và tính năng:
Nhận dạng model: CPU 1513-1PN, Trạng thái chức năng phần cứng FS03, phiên bản phần mềm V2.9.
Điện áp làm việc: 24V DC, phạm vi cho phép 19,2V đến 28,8V DC, có chức năng bảo vệ phân cực ngược.
Cấu hình bộ nhớ: Bộ nhớ làm việc tích hợp 300KB (dành cho chương trình), lưu trữ dữ liệu 1,5MB, hỗ trợ mở rộng lên 32GB thông qua thẻ nhớ SIMATIC.
Khả năng I/O: Hỗ trợ 2048 địa chỉ mô-đun IO, với 32KB địa chỉ ngoại vi được phân bổ cho mỗi đầu vào/ra. Khả năng I/O của một hệ thống con duy nhất là 8KB.
Giao diện truyền thông:
Giao diện PROFINET: Công tắc cổng kép tích hợp, hỗ trợ giao tiếp PROFINET IO IRT và đáp ứng các yêu cầu thời gian thực của hệ thống I/O phân tán.
Các giao thức khác: Hỗ trợ chế độ đồng bộ MODBUS TCP, cung cấp chức năng tin nhắn S7, có thể đăng ký 32 trang web và cấu hình 5000 tin nhắn chương trình có thể lập trình.
Đồng hồ và đồng bộ hóa:
Chế độ đồng bộ hóa: Hỗ trợ đồng bộ hóa xung nhịp phân tán và tập trung, với chu kỳ khối tổ chức tuần hoàn là 500ms ở chế độ phân tán và 1ms ở chế độ tập trung.
Khả năng tích hợp hệ thống:
Công cụ cấu hình: Tương thích với STEP 7 TIA Portal V17 (phần mềm V2.9) và các phiên bản cao hơn, hỗ trợ kiểm soát cấu hình thông qua các nhóm dữ liệu.
Chức năng xử lý: Tài nguyên điều khiển chuyển động tích hợp, hỗ trợ 800 mục tiêu xử lý, có khả năng điều khiển 5 trục (chu kỳ 4ms) hoặc 10 trục (chu kỳ 8ms) theo các chu kỳ điều khiển chuyển động thông thường.
Chẩn đoán và bảo trì:
Chức năng chẩn đoán: Được trang bị 1000 mục đệm chẩn đoán, hỗ trợ 500 bản ghi liên quan đến mất điện.
Hỗ trợ gỡ lỗi: Có thể cấu hình 4 Trace, mỗi Trace có thể lưu trữ tới 512KB dữ liệu.
Hiển thị và vận hành: Được trang bị màn hình hiển thị 3,45 cm và 8 nút vận hành (bao gồm 2 nút chế độ vận hành), hỗ trợ hiển thị thông tin mô-đun như địa chỉ IP và tên trạm.
Cơ chế bảo vệ:
Kiểm soát truy cập: Cung cấp chức năng bảo vệ chương trình người dùng, bảo vệ bản sao, bảo vệ mô-đun, hỗ trợ bảo vệ bằng mật khẩu và phân loại quyền đọc-ghi.
Bảo mật dữ liệu: Hỗ trợ ghi dữ liệu I&M (I&M0 đến I&M3) để đảm bảo nhận dạng thiết bị và duy trì tính toàn vẹn của dữ liệu.
Khả năng thích ứng với môi trường:
Phạm vi nhiệt độ: Khi lắp đặt theo chiều ngang, nhiệt độ hoạt động dao động từ -25 ° C đến 60 ° C (màn hình hiển thị tắt ở 50 ° C) và khi lắp đặt theo chiều dọc, nhiệt độ dao động từ -25 ° C đến 40 ° C (màn hình hiển thị tắt ở 40 ° C).
Khả năng tương thích độ cao: Hỗ trợ lắp đặt ở độ cao 5000m. Nếu vượt quá 2000m, vui lòng tham khảo hướng dẫn để điều chỉnh các thông số.
Điều kiện bảo quản: Nhiệt độ vận chuyển/bảo quản từ -40°C đến 70°C.
Công suất và dòng điện:
Tiêu thụ điện năng: Công suất cấp nguồn cho bus backplane là 10W, mức tiêu thụ điện năng điển hình là 5,5W và tổn thất điện năng là 5,7W.
Thông số dòng điện: mức tiêu thụ dòng điện định mức 0,7A, mức tiêu thụ dòng điện tối đa 0,95A, dòng điện cực đại 1,9A khi kết nối.
Tín hiệu và Giao diện:
Dòng điện đầu vào: giá trị định mức 0,02A · s, hỗ trợ chức năng đếm tốc độ cao.
