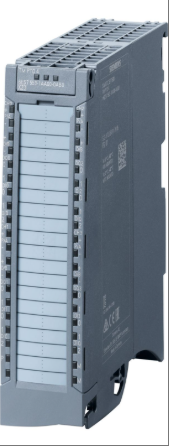

SIEMENS 6ES7553-1AA00-0AB0 Mới và Nguyên bản Chất lượng cao

6ES7553-1AA00-0AB0

Sản phẩm model 6ES7553-1AA00-0AB0 là mô-đun giao diện TM PTO 4 của dòng SIMATIC S7-1500. Là mô-đun giao diện kênh, nó hỗ trợ chức năng PTO (Pulse Train Output) và có thể cấu hình ba giao diện tín hiệu cho tốc độ và hướng, bao gồm 24V không đối xứng (lên đến 200kHz), RS 422 5V đối xứng (lên đến 1MHz) và TTL 5V không đối xứng (lên đến 200kHz). Nó có thể xuất xung và hướng, xung chuyển động tiến và lùi, cũng như hai tín hiệu dịch pha, phù hợp với các tình huống phân tích đơn giản và bốn lần; Mô-đun này hỗ trợ nhiều đối tượng quy trình, chẳng hạn như trục điều khiển tốc độ (áp dụng cho S7-1500, S7-1500T), trục định vị (áp dụng cho S7-1200, S7-1500, S7-1500T), trục đồng bộ hóa (áp dụng cho S7-1500, S7-1500T) và đầu dò (áp dụng cho S7-1500, S7-1500T). Nó có thể điều khiển thiết bị lái bằng giao diện PTI (đầu vào chuỗi xung) thông qua mô-đun quy trình TM PTO 4 để đạt được khả năng điều khiển bốn trục. Nó có thể được sử dụng cho bộ điều khiển SIMATIC S7-1500 hoặc được kết nối với các thiết bị lái không có giao diện PROFINET. Điều khiển vòng hở và điều khiển chuyển động của nó được thực hiện trong CPU và dữ liệu điều khiển được chuyển đổi thành tín hiệu số thông qua các mô-đun tương ứng. Nó có tất cả các ưu điểm của thiết kế S7-1500, được lắp trên thanh ray DIN S7-1500 bằng một vít duy nhất, được trang bị đầu nối phía trước 40 chân tiêu chuẩn, với các đầu nối xoắn ốc hoặc kết nối đẩy vào và diện tích mặt cắt ngang của dây lõi là 0,25mm² có thể kết nối Lên đến 1,5mm² (AWG 24 đến 16), đầu nối phía trước có vị trí đi dây trước và nắp trước có ngăn cáp có thể mở rộng để định vị nhanh và loại bỏ lỗi. Sơ đồ đấu dây được in ở bên trong cửa trước cung cấp hỗ trợ đấu dây và che chắn tích hợp. Phạm vi cung cấp bao gồm một dải nhãn để dán nhãn thủ công và một đầu nối hình chữ U.

Thông số kỹ thuật cho 6ES7553-1AA00-0AB0

Loại sản phẩm: Mô-đun giao diện SIMATIC S7-1500 TM PTO 4, được sử dụng cho động cơ bước, có chức năng đầu ra chuỗi xung (PTO) 4 kênh.

Giao diện tín hiệu:

Có thể cấu hình ba giao diện tín hiệu cho tốc độ và hướng, bao gồm 24V không đối xứng (lên đến 200kHz), RS 422 5V đối xứng (lên đến 1MHz) và TTL 5V không đối xứng (lên đến 200kHz).

Có thể cấu hình ba loại tín hiệu, bao gồm xung và hướng, xung chuyển động thuận và xung chuyển động ngược, và hai tín hiệu dịch pha, hỗ trợ phân tích đơn giản và phân tích bốn lần.

Các đối tượng quy trình được hỗ trợ:

Trục điều khiển tốc độ (áp dụng cho S7-1500, S7-1500T)

Trục định vị (áp dụng cho S7-1200, S7-1500, S7-1500T)

Trục đồng bộ (áp dụng cho S7-1500, S7-1500T)

Đầu dò (áp dụng cho S7-1500, S7-1500T)

Khả năng điều khiển:

Thông qua mô-đun quy trình TM PTO 4, có thể điều khiển các thiết bị truyền động có giao diện PTI (đầu vào chuỗi xung).

Nó có thể điều khiển 4 trục, có thể được sử dụng cho các đối tượng xử lý trục của bộ điều khiển SIMATIC S7-1500 và SIMATIC S7-1200, cũng như để kết nối các thiết bị truyền động ít phức tạp hơn mà không cần giao diện PROFINET.

Phương pháp điều khiển: Điều khiển vòng hở và điều khiển chuyển động được thực hiện trong CPU và dữ liệu điều khiển được chuyển đổi thành tín hiệu số thông qua các mô-đun tương ứng.

Cài đặt và kết nối:

Lắp một vít duy nhất vào thanh ray DIN S7-1500.

Được trang bị đầu nối phía trước 40 chân tiêu chuẩn với các đầu nối xoắn ốc hoặc kết nối đẩy vào.

Diện tích mặt cắt ngang của dây lõi có thể kết nối là 0,25mm ² đến 1,5mm ² (AWG 24 đến 16).

Các tính năng khác:

Đầu nối phía trước có vị trí đi dây sẵn và nắp trước có ngăn chứa cáp có thể mở rộng để định vị nhanh chóng và loại bỏ lỗi.

Sơ đồ đấu dây được in ở mặt trong của cửa trước giúp hỗ trợ việc đấu dây.

Che chắn tích hợp.

Phạm vi cung cấp bao gồm một dải nhãn và một đầu nối hình chữ U để dán nhãn thủ công.
