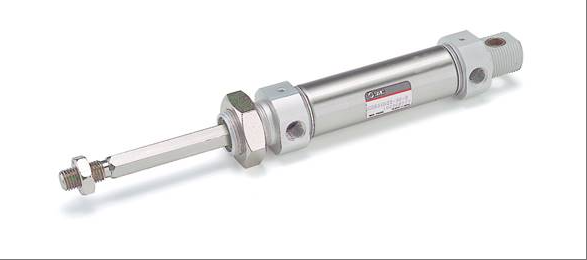

CD85N20-40-B
Xi lanh mô hình CD85N20-40-B là xi lanh tác động kép mỏng tuân thủ tiêu chuẩn ISO 6432. Nó áp dụng thiết kế tác động kép thanh đơn, với đường kính xi lanh là 20mm và hành trình 40mm, có cấu trúc nhỏ gọn và đặc điểm nhẹ. Nó có giao diện công tắc từ tích hợp (tương thích với công tắc từ sê-ri CDQM) và thiết kế piston hình elip, có thể đạt được khả năng lắp đặt đa diện và thích ứng không gian linh hoạt. Nó cũng hỗ trợ kết hợp mô-đun với xi lanh thanh dẫn hướng sê-ri CQS và CQ2, đáp ứng các yêu cầu định vị có độ chính xác cao (không có độ chính xác quay dưới ± 0,2 °). Mô hình này áp dụng thiết kế không cần bôi trơn, phù hợp với môi trường không khí, với phạm vi nhiệt độ làm việc từ -10 ℃ đến 60 ℃. Khả năng chịu tải ngang của nó cao hơn 2-4 lần so với sê-ri CQ và nó có thể lắp đặt tải trực tiếp. Nó phù hợp với các tình huống công nghiệp như dây chuyền sản xuất tự động và thiết bị lắp ráp chính xác đòi hỏi phải sử dụng không gian nghiêm ngặt và độ ổn định chuyển động. Giao diện công tắc từ loại lắp đặt bằng dải thép (Loại B) giúp người dùng tích hợp các chức năng phát hiện một cách nhanh chóng.
Thông số kỹ thuật cho CD85N20-40-B
Thông số kỹ thuật cơ bản
Loại: Xy lanh thanh piston tác động kép, tuân thủ tiêu chuẩn ISO 6432.
Đường kính xi lanh: 20mm.
Khoảng cách di chuyển: 40mm.
Chế độ hoạt động: thanh đơn, tác động kép.
Phương pháp đệm: Đệm cao su (một số biến thể có thể hỗ trợ đệm khí, tùy thuộc vào từng kiểu máy cụ thể).
2、 Thông số hiệu suất
Sử dụng chất lỏng: không khí.
Áp suất vận hành tối đa: 1.0MPa.
Áp suất vận hành tối thiểu: 0,05MPa (một số trường hợp ứng dụng hỗ trợ áp suất thấp hơn, chẳng hạn như 0,08MPa hoặc 0,1MPa).
Áp suất thử nghiệm khả năng chịu áp suất: 1,5MPa.
Phạm vi tốc độ piston: 50mm/giây đến 1500mm/giây.
Dung sai hành trình: 0mm đến 1,4mm.
Động năng cho phép: 0,27J.
3、 Cài đặt và điều chỉnh
Phương pháp lắp đặt: Hỗ trợ lắp đặt nhiều mặt và tương thích với kích thước lắp đặt của dòng QS và CQ2.
Giao diện công tắc từ: Giao diện lắp đặt bằng dải thép dành riêng (Loại B), tương thích với công tắc từ dòng CDQM.
Đường kính ống: Cổng áp suất không khí là 1/8 inch và loại ren của cổng là G.
Hình dạng đầu thanh: ren ngoài, kích thước M8 × 1.25.
4、 Khả năng thích ứng với môi trường
Phạm vi nhiệt độ làm việc: -10℃ đến 60℃ (đối với loại vòng từ tích hợp là -10℃ đến 50℃).
Phạm vi nhiệt độ bảo quản: -25℃ đến 85℃ (không đóng băng hoặc ngưng tụ).
Phạm vi độ ẩm môi trường: 10% đến 90% RH (không ngưng tụ).
5、 Đặc điểm khác
Yêu cầu bôi trơn: thiết kế không cần bôi trơn.
Cấp độ bảo vệ: Cấp độ IP không được đánh dấu rõ ràng, nhưng cấu trúc này có khả năng chống bụi.
Khả năng chịu tải ngang: cao hơn dòng CQ từ 2-4 lần, có thể lắp tải trực tiếp.
Cấu hình công tắc từ: công tắc từ tùy chọn (như model D-A73L), hỗ trợ giao diện lắp đặt dải thép.
