SGMPH-04A1A-YR61

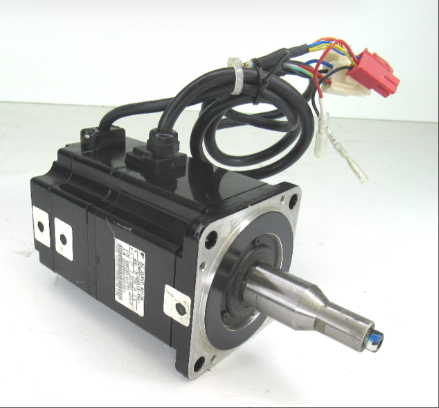

Động cơ servo SGMPH-04A-YR61 là động cơ servo nhỏ gọn hiệu suất cao được thiết kế riêng cho các tình huống tự động hóa công nghiệp. Nó áp dụng cấu trúc phẳng và công nghệ đồng bộ nam châm vĩnh cửu, với công suất định mức khoảng 0,4 kW, phù hợp với nguồn điện ba pha cấp 200V, hỗ trợ hoạt động tốc độ cao (tốc độ định mức 3000 vòng/phút, tốc độ tối đa lên đến 5000 vòng/phút) và có khả năng phản hồi động cao. Nó được trang bị bộ mã hóa gia tăng 13 bit (một số kiểu máy có thể chọn bộ mã hóa tuyệt đối 16 bit), có thể đạt được độ chính xác định vị ± 0,01mm, đáp ứng các yêu cầu về độ chính xác cao về theo dõi quỹ đạo và định vị lặp lại cho các thiết bị chính xác như sản xuất điện tử và gia công chất bán dẫn. Động cơ áp dụng lắp đặt mặt bích và trục đầu ra được thiết kế dưới dạng trục phẳng (tùy chọn chìa khóa cân bằng hoặc pít-tông), dễ dàng kết nối trực tiếp với các thành phần truyền động; Cấp độ bảo vệ đạt IP65 (trừ phần xuyên trục), có khả năng chống bụi và chống thấm nước, có thể hoạt động ổn định trong môi trường nhiệt độ từ -10 ℃ đến 40 ℃, phù hợp với các địa điểm công nghiệp có nhiều bụi và độ ẩm. Ngoài ra, model này hỗ trợ cộng tác với trình điều khiển dòng ∑ -7 và tương thích với các giao thức bus công nghiệp chính thống như EtherCAT và MECHATROLINK-III. Có thể thực hiện gỡ lỗi trực quan hóa thông số và tối ưu hóa giảm rung thông qua phần mềm SigmaWin+. Nó cũng tích hợp chức năng tắt mô-men xoắn an toàn STO, tuân thủ tiêu chuẩn an toàn IEC 61800-5-2 và phù hợp với các tình huống đòi hỏi độ tin cậy cao và dự phòng an toàn, chẳng hạn như ổ đĩa chung cho rô bốt công nghiệp và trục cấp liệu cho máy công cụ CNC.
Thông số kỹ thuật cho SGMPH-04A1A-YR61
Thông số kỹ thuật cơ bản
Công suất đầu ra định mức: 0,4kW, phù hợp với các tình huống truyền động chính xác công suất thấp.
Điện áp định mức: AC200V, tương thích với nguồn điện ba pha công nghiệp tiêu chuẩn.
Tốc độ định mức: 3000 vòng/phút, tốc độ tối đa là 5000 vòng/phút, đáp ứng yêu cầu vận hành tốc độ cao.
Cấp độ bảo vệ: IP65 (thân động cơ), cấp độ bảo vệ của trục thông qua một phần có thể bị giảm và cần phải được cấu hình bằng các thành phần bịt kín.
2、 Thông số hiệu suất
Mô-men xoắn định mức: 0,318N · m, mô-men xoắn cực đại tức thời 3,82N · m, hỗ trợ điều kiện quá tải ngắn hạn.
Hằng số mô-men xoắn: 0,349N · m/A, phản ánh mối quan hệ tuyến tính giữa mô-men xoắn điện từ của động cơ và dòng điện.
Quán tính của động cơ: 0,331 × 10 ⁻⁴ kg · m ², thiết kế quán tính thấp cải thiện tốc độ phản ứng động.
Phản ứng công suất định mức: 49,0 kW/giây, thể hiện khả năng điều chỉnh công suất tạm thời.
Gia tốc góc định mức: 38500 rad/s², phản ánh hiệu suất khởi động dừng tốc độ cao.
Hằng số thời gian cơ học: 0,36ms, đo tốc độ phản ứng của động cơ từ trạng thái tĩnh sang trạng thái ổn định.
Hằng số thời gian điện: 8,6ms, phản ánh đặc tính thoáng qua điện từ của mạch phần ứng.
3、 Thông số điện
Dòng điện định mức: 2,6 Arm, dòng điện tối đa tức thời: 8,0 Arm, cần phải phù hợp với khả năng quá tải của trình điều khiển.
Cấu hình bộ mã hóa: Bộ mã hóa gia tăng 13 bit (8192P/r), bộ mã hóa tuyệt đối 16 bit tùy chọn.
4、 Cơ khí và lắp đặt
Phương pháp lắp đặt: Lắp mặt bích, hỗ trợ đầu ra trục phẳng (có thể trang bị chìa khóa phẳng hoặc pít-tông).
Thiết kế đầu trục: Cấu trúc trục phẳng tương thích với khớp nối trực tiếp và có thể cấu hình bộ truyền động tùy chọn.
Khả năng thích ứng với môi trường: Phạm vi nhiệt độ hoạt động từ 0~40℃, độ ẩm từ 20%~88% (không ngưng tụ).
5、 An toàn và độ tin cậy
Chức năng an toàn: Chức năng ngắt mô-men xoắn an toàn STO tích hợp, tuân thủ tiêu chuẩn IEC 61800-5-2.
Cơ chế bảo vệ: Tích hợp chức năng bảo vệ quá tải và quá nhiệt, kéo dài tuổi thọ của động cơ.
Tiêu chuẩn chứng nhận: Chứng nhận CE, UL, RoHS đảm bảo tuân thủ và an toàn.
6、 Giao tiếp và tương thích
Giao thức truyền thông: Hỗ trợ các bus công nghiệp chính thống như EtherCAT và MECHATROLINK-III.
Khả năng tương thích của trình điều khiển: tương thích với trình điều khiển dòng ∑ -7 để đạt được khả năng điều khiển vòng kín hoàn toàn.
Phần mềm gỡ lỗi: Hỗ trợ SigmaWin+cấu hình trực quan hóa thông số và tối ưu hóa giảm rung.
