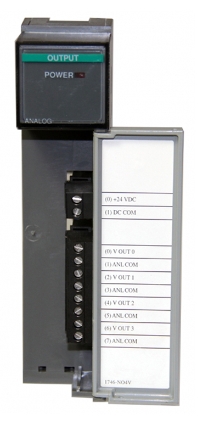

Allen Bradley 1746-NO4V Mô-đun đầu ra tương tự SLC 500
Allen-Bradley 1746-NO4V là mô-đun đầu ra điện áp tương tự chuẩn SLC 500 bốn (4) điểm, không cách ly. Nó có phạm vi đầu ra từ -10 đến 10 Volts -1 LSB DC với định mức dòng điện mặt phẳng sau là 55 mA ở mức 5 Volts và 145 mA ở mức 24 Volts. Có thể sử dụng nguồn điện 24 VDC bên ngoài với mô-đun này bằng cách kích hoạt SW1 bên ngoài. Nếu nguồn điện mặt phẳng sau đủ, có thể sử dụng nguồn điện mặt phẳng sau làm nguồn điện của mô-đun này thay vì nguồn điện bên ngoài. 1746-NO4V có hệ thống dây điện trường đến mặt phẳng sau cách ly 500 Volts DC và điện kháng tải tối đa là 1 µF và dòng điện tải tối đa là 10 mA. Mô-đun này là mô-đun được hiệu chuẩn tại nhà máy và sử dụng định dạng giao tiếp nhị phân bù hai 16 bit. 1746-NO4V được bao bọc trong một vỏ bọc mở và lắp trên khung máy 1746. Nó cũng được trang bị đèn báo trạng thái LED và khối đầu cuối có thể tháo rời (RTB). Kích thước dây được khuyến nghị cho mô-đun này là kích thước dây tối đa #14 AWG. Thời gian cập nhật của nó là 512 µs cho tất cả các kênh song song và nó có thời gian phản hồi theo bước là 2,5 ms ở mức 95%. Nhiệt độ hoạt động của 1746-NO4V nằm trong khoảng từ 32 đến 140 độ F, nhiệt độ không hoạt động của nó nằm trong khoảng từ -40 đến 185 độ F và độ ẩm tương đối không ngưng tụ để vận hành và lưu trữ là từ 5 đến 95%. 1746-NO4V có độ trôi chính xác tổng thể tối đa là +/- 54 ppm/độ C ở thang đo đầy đủ.
Mô-đun 1746-NO4V là mô-đun đầu ra tương tự của Bộ điều khiển logic lập trình (PLC) thuộc nền tảng sản phẩm SLC 500. Các kênh đầu ra của mô-đun này tạo ra tín hiệu điện áp trong phạm vi từ -10 đến +10VDC.
Khi lắp đặt mô-đun này vào khung máy, có thể sử dụng một số hướng dẫn nhất định để xác định khe cắm lý tưởng hoặc chỉ định khung máy cho mô-đun. Hai (2) yếu tố chung được xem xét như Nhiệt độ môi trường và Nhiễu điện. Đối với nhiễu điện, mô-đun được khuyến nghị lắp đặt cách xa nguồn điện xoay chiều hoặc điện áp DC cao. Ngoài ra, tốt nhất là lắp đặt mô-đun này cách xa nguồn điện của hệ thống. Đối với cân nhắc về nhiệt độ môi trường, khung máy gần nhất với đáy vỏ máy là khung máy được khuyến nghị lắp đặt.
Mô-đun này không hỗ trợ tháo lắp khi có nguồn điện. Không bao giờ tháo lắp mô-đun này khi có nguồn điện vì có thể xảy ra hồ quang điện gây hư hỏng mạch điện tử. Mô-đun cũng có thể được lắp đặt với Khối đầu cuối có thể tháo rời (RTB) được lắp ở mặt trước của mô-đun. Sử dụng dây 14 AWG và giới hạn tối đa Hai (2) dây được kết thúc ở cùng một đầu cuối. Điều này nhằm mục đích cung cấp không gian để khắc phục sự cố cũng như có thể đóng nắp mô-đun. Đầu ra tương tự có thể được gán cho đầu ra của bộ điều khiển PID, kết quả của hoạt động Toán học hoặc giá trị thủ công được nhập từ Giao diện người máy (HMI) hoặc Kiểm soát giám sát và thu thập dữ liệu (SCADA). Đây là các nguồn lệnh điều khiển. Nó cũng có thể được sử dụng để truyền lại tín hiệu để tham chiếu cho các thiết bị khác nhằm triển khai các ứng dụng giám sát, ghi lại và chuyển đổi của chúng. Đối với các bộ điều khiển độc lập yêu cầu phối hợp điều khiển như chức năng chia sẻ tải, có thể sử dụng đầu ra tương tự để gửi tín hiệu tham chiếu của tất cả các bộ điều khiển và thiết bị liên quan.
Thông số kỹ thuật cho 1746-NO4V
Mã số sản phẩm/Số danh mục: 1746-NO4V
Loạt : SLC 500
Loại mô-đun: Mô-đun đầu ra tương tự
Dòng điện Backplane (5 Volt) : 55 miliampe
Đầu ra: Bốn (4)
Dòng điện Backplane (24 Volt): 145 miliampe
Điện áp đầu ra: -10 đến +10VDC
Đầu ra toàn diện: 10VDC
Phương pháp chuyển đổi : Thang R-2R
Mã hóa điện áp đầu ra: -32.768 đến +32.764
Thời gian cập nhật: 512 micro giây
Dòng điện Backplane : (5 Vôn) 55 miliampe; (24 Vôn DC) 145 miliampe
Nghị quyết : 14 bit
Bước phản hồi: 2,5 mili giây
Các chỉ số: Đèn LED
Nhiệt độ hoạt động môi trường: 0 đến 60 độ C
