Allen Bradley 1746-NIO4I SLC 500 Mô-đun kết hợp tương tự Mới và Nguyên bản Chất lượng cao

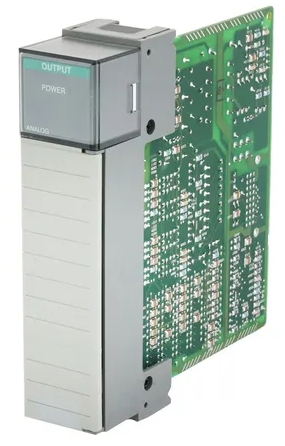

Allen Bradley 1746-NIO4I Mô-đun kết hợp tương tự SLC 500

1746-NIO4I là mô-đun I/O Analog bốn kênh SLC 500 của Allen-Bradley. Mô-đun này là mô-đun kết hợp đi kèm với Hai (2) đầu vào và Hai (2) điểm đầu ra trong một mô-đun khe cắm đơn. Nó có 2 điểm đầu vào điện áp hoặc dòng điện vi sai và 2 đầu ra dòng điện với tổng dòng điện mặt phẳng sau là 55mA ở 5 Vôn và 14 5mA ở 24 Vôn. Các điểm của nó có điện áp chế độ chung từ -20 đến 20 Vôn với tín hiệu loại bỏ mô-đun chung là 105 dB ở 60 Hertz và tín hiệu loại bỏ chế độ Bình thường là 55dB ở 60 Hertz. 1746-NIO4I sử dụng bộ chuyển đổi ADC Sigma-Delta với độ phân giải bộ chuyển đổi là 16 bit, +/-1 LSB và độ lặp lại 0,01% và Phi tuyến tính. Dòng điện đầu vào bình thường của nó nằm trong khoảng từ -20 đến +20 mA với trở kháng dòng điện là 250 Ohm và độ phân giải là 1,22 A cho mỗi LSB. 1746-NIO4I có độ chính xác tổng thể là +/-0,642% ở 0 đến 60 độ C với độ chính xác trôi là +79 ppm/5 độ C và độ khuếch đại tối đa và lỗi trôi là +/- 0,556% và +/- 67ppm/ độ C. 1746-NIO4I cũng có định mức điện áp đầu vào là -10 đến 10 Volt DC và trở kháng điện áp 760 KOhms ở độ phân giải là 305 microVolt cho mỗi Bit ít quan trọng nhất (LSB). Nó cũng có độ chính xác là +/- 0,504%, và độ chính xác và sai số trôi là +/- 63 ppm/độ C và +/- 57 ppm/độ C. 1746-NIO4I cung cấp quá điện áp ở cả 220 Volts AC (RMS) hoặc 220 Volts DC (liên tục). Các đầu ra hiện tại có phạm vi tải từ 0 đến 500mA với phạm vi bình thường là 0-20 mA và khả năng vượt quá phạm vi 5% ở 2,56348 microA trên mỗi độ phân giải tín hiệu LSB. 1746-NIO4I cũng có độ chính xác tổng thể là ±0,541% với độ chính xác trôi là ±70 ppm/độ C và sai số khuếch đại và bù là ±0,516% và +/-12 LSB. Toàn bộ mô-đun có khả năng cách ly 500 Volt giữa các trường trong quá trình cách ly từ dây đến mặt phẳng sau và có tổng thời gian cập nhật là 512 microgiây cho tất cả các kênh. Nhiệt độ hoạt động của 1746-NIO4I nằm trong khoảng từ 0 đến 60 độ C ở độ ẩm tương đối không ngưng tụ từ 5 đến 95%.

1746-NIO4I là một mô-đun kết hợp tương tự có Hai (2) kênh đầu vào chênh lệch điện áp hoặc dòng điện, không bị cô lập và Hai (2) kênh đầu ra điện áp. Mô-đun này là một mô-đun khe cắm đơn kết hợp các khả năng đầu vào và đầu ra

Mô-đun kết hợp này tương thích để sử dụng với phần cứng kiểu cố định hoặc mô-đun SLC 500. Lắp mô-đun này vào bất kỳ khe nào trong khung máy chính ngoại trừ khe 0 nơi gắn bộ điều khiển. Nó cũng có thể được lắp trong các mô-đun mở rộng hoặc trạm I/O từ xa. Nếu được sử dụng trong các trạm I/O từ xa, mô-đun này không được lắp trong khe 0 khe đã đề cập được dành riêng cho các bộ điều hợp giao tiếp như I/O từ xa (RIO), Data Highway Plus (DH+) và Bộ điều hợp giao tiếp Ethernet.

Mô-đun này góp phần tiết kiệm không gian bảng điều khiển và tối đa hóa các khe cắm có sẵn của bất kỳ giá đỡ SLC 500 nào. Đặc biệt trong phần cứng kiểu mô-đun, mô-đun này có thể được lắp đặt một cách chiến lược để phân đoạn IO phù hợp.

Các mô-đun Phạm vi đầu vào dòng điện là -20 đến +20 mA với định mức cho phép tối đa là -30 đến +30 mA. Đối với đầu vào điện áp, phạm vi đầu vào cho phép là -10 đến +10V dc - 1 LSB. Đầu vào dòng điện được chuyển đổi thành dữ liệu thô -16.384 đến +16.384 và tín hiệu điện áp được chuyển đổi thành dữ liệu thô -32.768 đến +32.767. Độ phân giải bộ chuyển đổi của các phần đầu vào là 16 Bit với khả năng lặp lại +/- 1 LSB. Đối với phần đầu ra, độ phân giải bộ chuyển đổi là 14 Bit với độ phi tuyến tính 0,05%.

Thông số kỹ thuật cho 1746-NIO4I

Mã số sản phẩm/Số danh mục: 1746-NIO4I

Loạt : SLC 500

Loại mô-đun: Mô-đun kết hợp tương tự

Đầu vào: 2

Phạm vi tín hiệu đầu vào: -20 đến +20 mA; -10 đến +10V dc

Dòng điện mặt sau (24 vôn): 145 miliampe

Phạm vi điện áp đầu ra: -10 đến +10V dc - 1 LSB

Dòng điện Backplane (5 Volt) : (5 Vôn) 55 mA; (24 Vôn) 145 mA

Băng thông: 10 Hz

Thời gian cập nhật: 512 micro giây

Nghị quyết : 16 bit vào, 14 bit ra

Bước phản hồi: 60 mili giây vào, 2,5 mili giây ra

Kiểm tra cách ly điện áp: 500 Vôn
