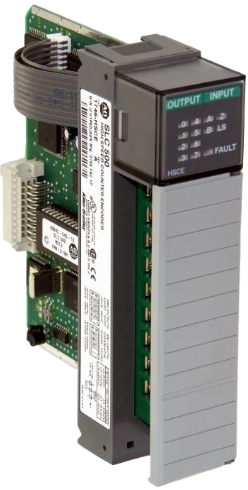

Allen Bradley 1747-SDN M么-膽un m谩y qu茅t DeviceNet SLC 500
1747-SDN là máy quét giao tiếp DeviceNet. Mô-đun máy quét này được sử dụng để giao tiếp với các thiết bị có khả năng DeviceNet qua mạng DeviceNet hoặc thông qua các mô-đun bộ điều hợp DeviceNet. Mô-đun này có thể hoạt động ở chế độ phụ; gửi và nhận tin nhắn trong cấu hình Polled, Strobe, Change-of-State và Cyclic I/O. Nó cũng hỗ trợ cấu hình pass through trong đó, 1747-SDN hoạt động như một cầu nối và kết nối một mạng DeviceNet riêng biệt. Tính năng pass through này được thiết kế để thay thế kết nối DeviceNet 1770-KFD, 1784-PCD, 1784-PCID hoặc 1784-PCIDS trên mạng.
Cụ thể, khi triển khai cấu hình Pass-Through, bộ xử lý SLC 500 tương thích là SLC 5/03, SLC 5/04 và SLC 5/05.
1747-SDN hỗ trợ cấu hình lên đến 63 nút ở tốc độ truyền 125 Kbps. Nó lấy dòng điện backplane lên tới 5V DC, 500 mA.
Bảng điều khiển phía trước của 1747-SDN được lắp đặt Hai (2) đèn LED chỉ báo trạng thái như Đèn báo mô-đun để báo cáo hoạt động của mô-đun và Đèn LED trạng thái mạng chỉ báo liên kết truyền thông DeviceNet. Nó cũng có màn hình LCD cung cấp địa chỉ mô-đun và chỉ báo lỗi. Thiết bị đầu cuối DeviceNet được lắp đặt phía sau cửa ra vào và được cung cấp phích cắm tuyến tính 10 chân cắm vào cổng DeviceNet.
Đây là giao diện giữa bộ xử lý SLC và thiết bị DeviceNet, và nó có thể giao tiếp với bộ xử lý thông qua truyền tệp M1/M0 và qua I/O rời rạc. 1747-SDN trao đổi dữ liệu cấu hình, dữ liệu I/O của thiết bị và thông tin trạng thái với bộ xử lý SLC 500. Nó lấy dòng điện mặt phẳng sau là 500mA ở 5 Vôn DC và 90mA ở 24 Vôn DC và nó cung cấp cách ly mạch 30 Vôn bằng Loại cách điện cơ bản được thử nghiệm ở 500V AC trong 60 giây giữa DeviceNet và mặt phẳng sau. 1747-SDN có phạm vi nhiệt độ hoạt động được thử nghiệm theo IEC từ 0 đến 60 độ C (32 và 140 độ F) ở độ ẩm không ngưng tụ từ 5 đến 95% và nó được lưu trữ ở phạm vi nhiệt độ từ -40 đến 85 độ C (-40-185 độ F). Nó cũng có khả năng chịu rung động hoạt động được thử nghiệm theo IEC là 2G ở tần số 10-500Hz và mức độ va đập tối đa là 30G. Nó có mức phát xạ CISPR 11, Nhóm 1, Loại A và được chỉ định là mã nhiệt độ T5 Bắc Mỹ. Nó có vỏ bọc kiểu mở và được chứng nhận c-UL-us và CE.
Thông số kỹ thuật cho 1747-SDN
Nhiệt độ hoạt động : 0 đến 55 C (32 đến 131 F)
Mã số sản phẩm/Số danh mục: 1747-SDN
Chi峄乽 r峄檔g m么-膽un: Khe 膽啤n
Bộ điều khiển tương thích: SLC 5/02 trở lên
Đi qua: Được hỗ trợ
Cổng giao tiếp: Một (1) DeviceNet
Tốc độ truyền dữ liệu: 125Kbps
Phích cắm tuyến tính: 1787-PHÍM10R
Các chỉ số: Trạng thái Mod/Net - đỏ/grn; Trạng thái I/O - đỏ/grn
Lắp đặt: Thanh ray DIN; Lắp bảng điều khiển
Nhiệt độ lưu trữ: -40 đến 85 C (-40 đến 185 F)
Rung 膽峄檔g : Đã thử nghiệm 5 g @ 10-500Hz theo IEC 68-2-6
Sốc vận hành: Gia tốc đỉnh 30 g, độ rộng xung 11(+1)ms
Loạt : SLC 500
Lo岷 m么-膽un: M么-膽un m谩y qu茅t DeviceNet
Quét I/O: Có
Bộ xử lý tương thích: SLC 5/02, 5/03, 5/04, 5/05
Dòng điện mặt sau (5 vôn): 500 miliampe
Dòng điện Backplane (24 Volt): 90 miliampe
Cân nặng : 1 pound (0,45 kilôgam)
Khe cắm mô-đun khung gầm: 30
Giao tiếp : Ethernet, RS-232
Bộ nhớ sao lưu: Đèn nháy
Dịch vụ của chúng tôi:
1、Tất cả sản phẩm của chúng tôi đều mới và chính hãng, chất lượng tốt
2、Giá của chúng tôi rất cạnh tranh.
3、 Chúng tôi có sẵn số lượng lớn trong kho nên có thể giúp khách hàng có được những linh kiện khó có được.
4、Mọi thắc mắc sẽ được trân trọng và trả lời trong vòng 24 giờ.
Đóng gói và giao hàng:
1、100% hàng mới và nguyên niêm phong của nhà máy!
2、Bảo hành: 1 năm
3、Đóng gói: Đóng gói ban đầu bằng thùng carton.
4、Thời gian giao hàng: Giao hàng trong vòng 3-7 ngày sau khi thanh toán
5、Tất cả hàng hóa sẽ được kiểm tra trước khi giao hàng
