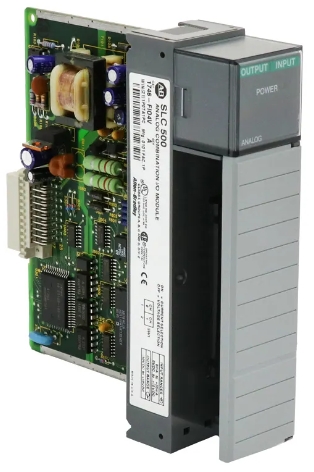

Allen Bradley 1746-FIO4V SLC 500 Mô-đun kết hợp tương tự Mới và Nguyên bản Chất lượng cao

Allen Bradley 1746-FIO4V Mô-đun kết hợp tương tự SLC 500

Mô-đun kết hợp analog nhanh 1746-FIO4V SLC 500 có Bốn (4) kênh. Cụ thể, nó có Hai (2) kênh đầu vào analog nhanh, điện áp vi sai hoặc dòng điện, có thể lựa chọn theo kênh và Hai (2) đầu ra điện áp được nhóm lại với nhau. Các kênh đầu vào của nó có phạm vi đầu vào 0-20 mA, điện áp đầu vào tuyệt đối tối đa là +/- 7,5V DC hoặc 7,5V AC RMS, dòng điện đầu vào tuyệt đối tối đa là 0-30 mA. Các kênh đầu ra của mô-đun này đi kèm với -10 đến +10VDC -1 LSB. 1746-FIO4V cũng đi kèm với hệ thống dây điện trường đến một lớp cách ly mặt phẳng sau là 500V DC.

Mô-đun này sử dụng giao tiếp nhị phân bổ sung 2 16 bit. Dòng điện định mức của mặt phẳng sau là 55 mA ở 5 V và 150 mA ở 24 V trong khi thời gian phản hồi bước của 1746-FIO4V là 100 mili giây vào và 2,5 mili giây ra ở 95%, trong khi thời gian cập nhật của nó là 512 mili giây. Độ phân giải của nó là 12 bit vào và 14 bit ra, và băng thông của nó là 7 KHz.

Mô-đun này đi kèm với đèn báo trạng thái LED. 1746-FIO4V sử dụng giá đỡ khung gầm và được bao bọc trong hộp kín dạng mở, với mô-đun 1746-FIO4V tương thích với cáp kết nối 14 AWG. Độ ẩm tương đối không ngưng tụ của nó là 5-95%.

Allen-Bradley 1746-FIO4V là mô-đun kết hợp tương tự nhanh có Hai (2) kênh đầu vào dòng điện và Hai (2) kênh đầu ra điện áp. Mô-đun này được sử dụng riêng cho nền tảng bộ điều khiển SLC 500 từ Rockwell Automation.

Phạm vi dòng điện đầu vào của mô-đun là 0 đến 20 mA danh nghĩa và tối đa là 0-30mA. Với mỗi kênh có thể cấu hình tín hiệu Tiêu chuẩn điện là 0-20 mA hoặc 4-20 mA. Nếu được cấu hình cho đầu vào Điện áp, phạm vi điện áp đầu vào là 0 đến 10VDC với các tín hiệu tiêu chuẩn có thể cấu hình là 0 đến 5VDC, 1 đến 5 VDC và 0 đến 10VDC. Đầu vào tương tự này biểu thị Biến quy trình (PV) của quy trình cho dù là Vòng hở, Vòng kín hay vòng giám sát. Thông thường, tín hiệu tương tự nhận được được điều chỉnh để chuyển đổi thành các đơn vị kỹ thuật thường được gọi là Scaling.

Phạm vi đầu ra tương tự của mô-đun là -10 đến +10VDC. Nó cũng có thể được cấu hình để cung cấp đầu ra điện áp tiêu chuẩn từ 0 đến 5 VDC, 1 đến 5 VDC, 0 đến 10VDC và -10 đến 10VDC. Đầu ra tương tự có thể đến từ tính toán nội bộ, logic tỷ lệ hoặc đầu ra của điều khiển Proportional-Integral-Derivative (PID). Đầu ra này có thể được sử dụng để thực hiện điều khiển điều chế của Van, Biến tần (VFD), Bộ định vị, Bộ chuyển đổi và bộ chuyển đổi cũng như giao diện với các chỉ báo, bộ ghi dữ liệu và máy ghi âm.

Khi lắp đặt mô-đun này vào khung máy, hãy cân nhắc đến tác động của Nhiệt độ môi trường và Tiếng ồn điện. Càng xa càng tốt, hãy lắp đặt mô-đun này cách xa điện áp AC hoặc mức điện áp DC cao, cách xa nguồn điện rack hoặc trong rack IO tiếp xúc với nhiệt độ môi trường nhiều hơn.

Thông số kỹ thuật cho 1746-FIO4V

Mã số sản phẩm/Số danh mục: 1746-FIO4V

Loạt : SLC 500

Đầu vào: 2

Loại mô-đun: Mô-đun kết hợp tương tự

Đầu ra: 2

Số lượng đầu vào : Hai (2)

Dòng điện Backplane (5 Volt) : 55 miliampe

Loại tín hiệu đầu vào : Điện áp / Dòng điện

Dòng điện Backplane (24 Volt) : 150 miliampe

Phạm vi tín hiệu đầu vào : 0…20 mA (Danh định); 0…30 mA (tối đa)

B : 7 kilohertz

Loại tín hiệu đầu ra : Điện áp

Phạm vi tín hiệu đầu ra : –10 … 10V – 1 LSB (bình thường)

Thời gian cập nhật : 512 micro giây

Dòng điện Backplane : (5 Vôn) 55 miliampe; (24 Vôn) 150 miliampe

Bước phản hồi : 100 mili giây vào, 2,5 mili giây ra

Nghị quyết : 12 bit vào, 14 bit ra
