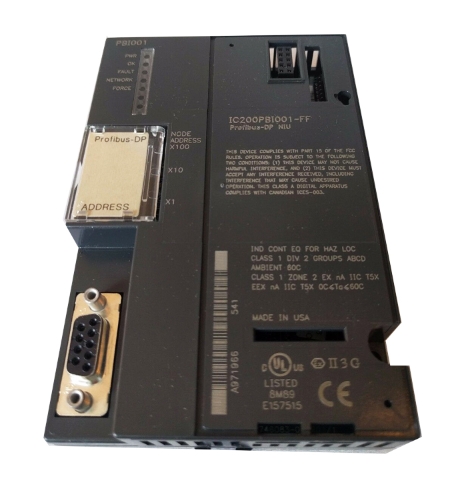

Trong lĩnh vực tự động hóa công nghiệp, khả năng giao tiếp liền mạch giữa các thiết bị là yếu tố then chốt để đảm bảo hiệu quả, độ tin cậy và khả năng điều khiển thời gian thực. GE Fanuc IC200PBI001, một thiết bị giao diện mạng Profibus-DP (NIU) được thiết kế cho dòng sản phẩm VersaMax, nổi bật như một giải pháp mạnh mẽ để tích hợp các mô-đun I/O vào mạng Profibus.

IC200PBI001 là gì?

IC200PBI001 là thiết bị phụ trên mạng Profibus-DP, hoạt động như bộ điều khiển cho tối đa 64 mô-đun I/O VersaMax. Nó đóng vai trò cầu nối giữa các hệ thống I/O cục bộ và thiết bị chủ Profibus (ví dụ: PLC hoặc HMI), cho phép trao đổi dữ liệu, chẩn đoán và điều khiển tự động. Thiết kế nhỏ gọn và cấu tạo chắc chắn khiến nó trở nên lý tưởng cho các môi trường công nghiệp đòi hỏi khắt khe, chẳng hạn như nhà máy sản xuất, cơ sở năng lượng và hệ thống tự động hóa quy trình.

Các tính năng chính

1. Cấu hình mạng linh hoạt

• Dải địa chỉ: NIU hỗ trợ các địa chỉ Profibus từ 1 đến 125, cho phép tích hợp dễ dàng vào các mạng hiện có.
• Tốc độ truyền dữ liệu: Thiết bị tự động phát hiện tốc độ mạng từ 9,6 Kbaud đến 12 Mbaud, đảm bảo khả năng tương thích với nhiều thiết bị chủ khác nhau.
• Loại đầu nối: Đầu nối D-sub 9 chân giúp đơn giản hóa các kết nối vật lý, trong khi khả năng gắn trên thanh ray DIN của mô-đun giúp tăng tính linh hoạt trong lắp đặt.

2. Hỗ trợ I/O toàn diện

• Dung lượng: IC200PBI001 xử lý tối đa 375 byte dữ liệu I/O, chia đều giữa đầu vào (244 byte) và đầu ra (244 byte). Khả năng mở rộng này phù hợp với các ứng dụng yêu cầu I/O tương tự hoặc kỹ thuật số mật độ cao.
• Khả năng tương thích mô-đun: Hoạt động liền mạch với tất cả các mô-đun analog mật độ cao VersaMax, giúp nó trở nên linh hoạt cho các thiết lập tín hiệu hỗn hợp.

3. Chẩn đoán và Giám sát Mạnh mẽ

Mặt trước có năm đèn LED báo hiệu trạng thái hoạt động theo thời gian thực:

• PWR (Xanh lá): Cho biết nguồn điện đang hoạt động.
• OK (Xanh lá): Xác nhận phần mềm hoạt động bình thường.
• LỖI (Màu hổ phách): Cảnh báo người dùng về các lỗi nội bộ hoặc sự cố mô-đun I/O.
• MẠNG LƯỚI (Xanh lá/Vàng/Tắt):
  • Màu xanh lá cây: Quá trình truyền dữ liệu I/O thành công.
  • Amber: Cấu hình chính bị từ chối.
  • Tắt: Không có liên lạc với máy chủ.
• BUỘC (BẬT/TẮT): Cho biết liệu có bất kỳ giá trị I/O nào bị ghi đè thủ công hay không.

Những đèn LED này giúp kỹ thuật viên nhanh chóng khắc phục sự cố mà không cần đến các công cụ bên ngoài.

4. Hiệu suất năng lượng

NIU tiêu thụ 250 mA từ đường dây 5V và 10 mA từ đường dây 3.3V, giúp giảm thiểu mức tiêu thụ điện năng trong các triển khai quy mô lớn. Một mô-đun nguồn điện chuyên dụng được gắn trực tiếp lên NIU, giúp đơn giản hóa việc đấu dây và giảm sự lộn xộn.

Thông số kỹ thuật tóm tắt

• Kích thước: 120 × 50 × 90 mm
• Trọng lượng: 0,31–0,55 kg (tùy thuộc vào nguồn)
• Bộ nhớ chẩn đoán người dùng: 5 byte
• Khả năng mở rộng: Hỗ trợ thêm các mô-đun I/O thông qua các giá đỡ mở rộng.
• Bảo hành: Thông thường từ 1-2 năm (tùy thuộc nhà cung cấp).

Ứng dụng thực tiễn

IC200PBI001 thể hiện xuất sắc trong các tình huống yêu cầu:

• Trao đổi dữ liệu tốc độ cao: Tốc độ truyền dữ liệu tự động phát hiện đảm bảo độ trễ tối thiểu trong các quy trình cần xử lý nhanh.
• Khả năng mở rộng: Việc quản lý 64 mô-đun I/O trên mỗi NIU giúp giảm nhu cầu về nhiều giao diện, cắt giảm chi phí và độ phức tạp.
• Chẩn đoán từ xa: Các đèn LED báo hiệu và bộ nhớ chẩn đoán giúp đơn giản hóa việc bảo trì dự đoán, giảm thời gian ngừng hoạt động.

Ví dụ, trong một nhà máy chế biến thực phẩm, NIU có thể kết nối các cảm biến nhiệt độ, bộ điều khiển động cơ và bộ truyền động van với PLC trung tâm, cho phép kiểm soát chính xác các dây chuyền sản xuất. Các cảnh báo lỗi của nó sẽ giúp người vận hành giải quyết các vấn đề như lỗi cảm biến hoặc mất kết nối trước khi chúng trở nên nghiêm trọng.

Tại sao nên chọn IC200PBI001?

• Độ tin cậy đã được chứng minh: Danh tiếng của GE Fanuc về phần cứng cấp công nghiệp đảm bảo hiệu suất lâu dài.
• Dễ sử dụng: Đèn LED trực quan và cấu hình tự động giúp giảm thời gian thiết lập.
• Hiệu quả về chi phí: Khả năng I/O cao trên mỗi mô-đun giúp giảm tổng chi phí sở hữu.

GE Fanuc IC200PBI001 vẫn là nền tảng quan trọng của mạng Profibus-DP, mang đến sự kết hợp giữa tính linh hoạt, khả năng chẩn đoán và hiệu quả năng lượng. Cho dù bạn đang nâng cấp các hệ thống cũ hay thiết kế kiến trúc tự động hóa mới, NIU này đều cung cấp nền tảng đáng tin cậy cho việc giao tiếp thiết bị liền mạch.

Đối với các kỹ sư đang tìm kiếm một giao diện mạnh mẽ, có khả năng mở rộng và thân thiện với người dùng, IC200PBI001 chắc chắn là một lựa chọn đáng để cân nhắc. Khả năng xử lý các cấu hình I/O phức tạp đồng thời đơn giản hóa việc khắc phục sự cố khiến nó trở thành một tài sản vô giá trong tự động hóa công nghiệp.
