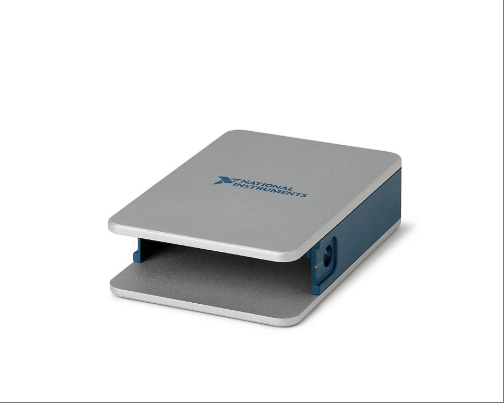

CDAQ-9171
Mô hình CDAQ-9171 là khung CompactDAQ có khe cắm USB được thiết kế dành riêng cho các hệ thống đo cảm biến di động nhỏ. Khung này cho phép kết nối nhanh giữa các cảm biến và thiết bị đo điện thông qua giao diện USB cắm và chạy, không cần bộ đổi nguồn bổ sung, giúp đơn giản hóa đáng kể quy trình triển khai thiết bị. Các chức năng cốt lõi của nó bao gồm kiểm soát thời gian, đồng bộ hóa và truyền dữ liệu giữa các mô-đun I/O dòng C và máy chủ bên ngoài. Người dùng có thể kết hợp linh hoạt các mô-đun I/O tương tự, I/O kỹ thuật số và bộ đếm/bộ hẹn giờ để đạt được khả năng thu thập và xử lý đồng bộ nhiều loại tín hiệu. Khung được trang bị bốn bộ đếm/bộ hẹn giờ phổ thông 32 bit, hỗ trợ bộ mã hóa trực giao PWM、 Các tình huống ứng dụng như đếm sự kiện, tạo chuỗi xung và đo chu kỳ/tần số có thể được truy cập thông qua các mô-đun dòng C kỹ thuật số được định thời gian bằng phần cứng. Sản phẩm này, với thiết kế nhỏ gọn, độ tin cậy cấp công nghiệp và khả năng mở rộng theo mô-đun, có thể thích ứng với nhiều môi trường khác nhau như phòng thí nghiệm, dây chuyền sản xuất và nền tảng thử nghiệm di động. Sản phẩm này đặc biệt phù hợp với các tình huống thử nghiệm và tự động hóa công nghiệp đòi hỏi khả năng đo lường đồng bộ hóa cao, cung cấp cho người dùng các giải pháp thu thập dữ liệu linh hoạt và hiệu quả.
Thông số kỹ thuật cho CDAQ-9171
Chức năng cốt lõi và giao diện
Đầu nối bus: sử dụng giao diện USB 2.0, hỗ trợ chức năng cắm và chạy, có thể kết nối nhanh chóng với PC, máy tính xách tay hoặc netbook thông qua một cáp USB duy nhất mà không cần bộ chuyển đổi nguồn bổ sung, giúp đơn giản hóa quá trình triển khai thiết bị.
Cấu hình khe cắm: Được trang bị một khe cắm, hỗ trợ cấu hình linh hoạt các mô-đun I/O dòng C. Người dùng có thể kết hợp các mô-đun I/O tương tự, I/O kỹ thuật số và bộ đếm/bộ hẹn giờ theo yêu cầu thử nghiệm để đạt được khả năng thu thập và xử lý đồng bộ nhiều loại tín hiệu.
2、 Chức năng đếm và hẹn giờ
Bộ đếm tích hợp: tích hợp 4 bộ đếm/bộ đếm thời gian phổ thông 32 bit, hỗ trợ bộ mã hóa trực giao PWM, các tình huống ứng dụng như đếm sự kiện, tạo chuỗi xung và đo chu kỳ/tần số.
Truy cập theo thời gian phần cứng: Bộ đếm truy cập thông qua các mô-đun kỹ thuật số C-series được cài đặt theo thời gian phần cứng (như NI 9401 hoặc NI 9402) để đảm bảo hiệu suất đồng bộ hóa và thời gian có độ chính xác cao.
3、 Khả năng thích ứng với môi trường
Phạm vi nhiệt độ làm việc: -20 ° C đến 55 ° C, phù hợp với nhiều điều kiện môi trường khác nhau như khu công nghiệp và phòng thí nghiệm.
Cấp độ bảo vệ: Tiêu chuẩn IP30, có khả năng chống bụi, đảm bảo sự ổn định của thiết bị trong môi trường khắc nghiệt.
4、 Thông số kỹ thuật điện và cơ khí
Dải điện áp đầu vào: Hỗ trợ nguồn điện 10-30 VDC, công suất tối đa 36W, đáp ứng nhiều nhu cầu cung cấp điện khác nhau.
Kích thước và trọng lượng: Kích thước sản phẩm là 223mm × 100mm × 259mm, trọng lượng 2,4 kg. Thiết kế nhỏ gọn dễ tích hợp và triển khai.
5、 Hỗ trợ phần mềm và phát triển
Trình điều khiển và công cụ: Trình điều khiển NI DAQmx là trình điều khiển tiêu chuẩn, tương thích với LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI và Measurement Studio, cung cấp chức năng tạo mã trợ lý DAQ để đơn giản hóa quy trình phát triển.
Công cụ cấu hình: NI Measurement&Automation Explorer (MAX) tích hợp, hỗ trợ cấu hình thiết bị, thử nghiệm và gọi chương trình mẫu để cải thiện hiệu quả phát triển.
6、 Khả năng mở rộng và tương thích
Khả năng tương thích của mô-đun: Hỗ trợ hơn 50 mô-đun đo lường chuyên dụng, phù hợp với cặp nhiệt điện RTD, Nhiều cảm biến như máy đo ứng suất, cảm biến tải và áp suất, thành phần mô-men xoắn, máy đo gia tốc, máy đo lưu lượng, bộ mã hóa và micrô được sử dụng để đo lường.
Đa nhiệm: Có thể chạy đồng thời 7 hoạt động tính giờ phần cứng từ các kênh analog, kỹ thuật số hoặc bộ đếm/hẹn giờ để đáp ứng các yêu cầu thử nghiệm phức tạp.
