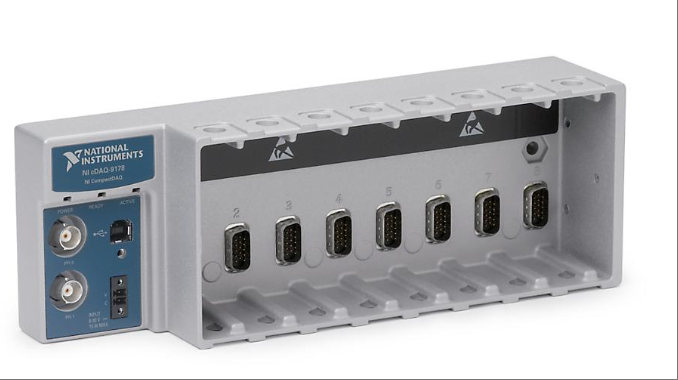

CDAQ-9178
Mô hình CDAQ-9178 là khung thu thập dữ liệu USB nhỏ gọn 8 khe cắm được thiết kế dành riêng cho các hệ thống đo cảm biến nhỏ và di động. Khung này đạt được chức năng cắm và chạy thông qua giao diện USB, giúp dễ dàng kết nối với PC, máy tính xách tay hoặc máy tính xách tay nhỏ mà không cần bộ đổi nguồn bổ sung, giúp đơn giản hóa đáng kể quy trình triển khai thiết bị. Ưu điểm cốt lõi của nó nằm ở khả năng hỗ trợ cấu hình hỗn hợp của nhiều loại mô-đun I/O dòng C. Người dùng có thể kết hợp linh hoạt các mô-đun I/O tương tự, I/O kỹ thuật số và bộ đếm/bộ hẹn giờ theo yêu cầu thử nghiệm để đạt được khả năng thu thập và xử lý đồng bộ các tín hiệu phức tạp. Khung được trang bị bốn bộ đếm/bộ hẹn giờ phổ thông 32 bit, có thể chia sẻ tín hiệu xung nhịp và kích hoạt với đầu nối BNC kép để đáp ứng các yêu cầu về thời gian và đồng bộ hóa có độ chính xác cao. Thiết kế nhỏ gọn của nó cân bằng giữa tính di động và độ tin cậy cấp công nghiệp, đồng thời có thể thích ứng với nhiều môi trường khác nhau như phòng thí nghiệm, dây chuyền sản xuất và nền tảng thử nghiệm di động. Thông qua khả năng mở rộng theo mô-đun, nó cung cấp cho người dùng các giải pháp thu thập dữ liệu linh hoạt và hiệu quả, đặc biệt phù hợp với các tình huống thử nghiệm và tự động hóa công nghiệp đòi hỏi các phép đo đa kênh và đồng bộ hóa cao.
Thông số kỹ thuật cho CDAQ-9178
Giao diện và nguồn điện:
Đầu nối bus: sử dụng giao diện USB 2.0, hỗ trợ chức năng cắm và chạy, không cần bộ chuyển đổi nguồn bổ sung để cấp nguồn qua USB, giúp đơn giản hóa quá trình triển khai thiết bị.
Dải điện áp đầu vào: 9V đến 30V, công suất đầu vào tối đa 15W, tương thích với nhiều môi trường cung cấp điện.
Khả năng tương thích của khe cắm và mô-đun:
Số lượng khe cắm: Được trang bị 8 khe cắm, hỗ trợ cấu hình linh hoạt các mô-đun I/O dòng C và có thể kết hợp các mô-đun I/O tương tự, I/O kỹ thuật số và bộ đếm/bộ hẹn giờ để đáp ứng các yêu cầu thử nghiệm phức tạp.
Chức năng đếm/hẹn giờ:
Bộ đếm tích hợp: tích hợp 4 bộ đếm/bộ đếm thời gian phổ thông 32 bit, hỗ trợ bộ mã hóa trực giao PWM, đếm sự kiện, tạo chuỗi xung và đo chu kỳ/tần số.
Giao diện BNC: Truy cập bộ đếm thông qua hai đầu nối BNC tích hợp để chia sẻ tín hiệu xung nhịp và kích hoạt, đồng thời cải thiện độ chính xác của quá trình đồng bộ hóa.
Khả năng đồng bộ hóa và thời gian:
Hỗ trợ nhiều tốc độ: có khả năng thực hiện 7 hoạt động định thời gian phần cứng đồng thời, hỗ trợ 3 tốc độ đầu vào tương tự độc lập, phù hợp với các tình huống xử lý song song đa nhiệm.
Bộ kích hoạt bên ngoài: Được trang bị giao diện kích hoạt BNC bên ngoài, có thể đồng bộ hóa với các thiết bị bên ngoài mà không cần hệ thống dây mô-đun kỹ thuật số, giúp đơn giản hóa việc tích hợp hệ thống.
Hiệu suất cơ học và bảo vệ:
Kích thước: 254mm (dài) x 88,13mm (rộng) x 33,27mm (cao) khi chưa lắp, thiết kế nhỏ gọn giúp tiết kiệm không gian.
Cấp độ bảo vệ: đạt tiêu chuẩn IP30, có khả năng chống bụi, phù hợp với môi trường công nghiệp.
Khả năng thích ứng với môi trường: Phạm vi nhiệt độ làm việc là -20 ° C đến 55 ° C, có thể chịu được lực va đập 30g và độ rung 3g, đáp ứng yêu cầu trong điều kiện làm việc khắc nghiệt.
An toàn và tuân thủ:
Tiêu chuẩn an toàn: Tuân thủ các chứng chỉ IEC 61010-1, EN 61010-1, UL 61010-1, CSA 61010-1 để đảm bảo an toàn điện.
Tuân thủ môi trường: Đáp ứng chỉ thị RoHS và các yêu cầu hạn chế phthalate, đảm bảo sức khỏe người dùng và bảo vệ môi trường.
Hỗ trợ phần mềm và phát triển:
Trình điều khiển và công cụ: Được trang bị trình điều khiển NI DAQmx theo tiêu chuẩn, tương thích với LabVIEW SignalExpress LE, LabVIEW, LabWindows/CVI và Measurement Studio, cung cấp chức năng tạo mã trợ lý DAQ.
Công cụ cấu hình: NI Measurement&Automation Explorer (MAX) tích hợp, hỗ trợ cấu hình thiết bị, thử nghiệm và gọi chương trình mẫu.
