PFXGP4501TAAC

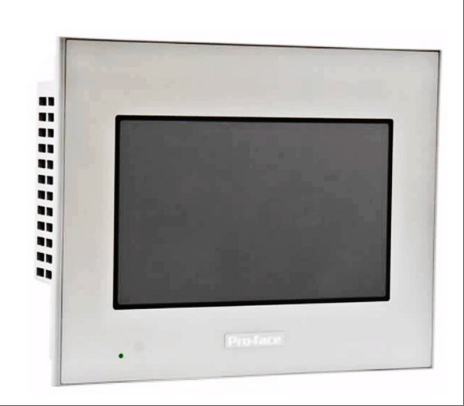

PFXGP4501TAAC là thiết bị giao diện người máy (HMI) hiệu suất cao được thiết kế dành riêng cho tự động hóa công nghiệp. Thiết bị có màn hình LCD màu TFT 10,4 inch (độ phân giải 640 × 480, màn hình 65536 màu) và màn hình cảm ứng điện trở có độ nhạy cao, mang đến trải nghiệm hình ảnh rõ nét và phản hồi hoạt động chính xác; Được trang bị nhiều giao diện truyền thông như Ethernet, RS-232/422/485 và USB, hỗ trợ kết nối liền mạch các thiết bị đa giao thức và được trang bị khe cắm thẻ SD để sao lưu dữ liệu và mở rộng chương trình; Thông qua cấp độ bảo vệ IP65f, phạm vi nhiệt độ làm việc rộng (0 ℃ ~ 55 ℃) và thiết kế chống rung và sốc, thích ứng với môi trường công nghiệp khắc nghiệt. Đồng thời, tích hợp giao diện đa ngôn ngữ, công cụ lập trình GP Pro EX và chức năng đồng hồ thời gian thực, có thể nhanh chóng xây dựng giao diện vận hành trực quan và thực hiện giám sát thông minh như báo lỗi và phân tích xu hướng. Thiết bị được sử dụng rộng rãi trong kiểm soát dây chuyền sản xuất, quản lý thiết bị năng lượng và tối ưu hóa quy trình phức tạp. Với độ ổn định cao, dễ bảo trì và chứng nhận an toàn toàn cầu (CE/UL/KC), sản phẩm này đã trở thành thiết bị đầu cuối tương tác cốt lõi để cải thiện hiệu quả sản xuất và độ tin cậy của hệ thống trong kỷ nguyên Công nghiệp 4.0.
Thông số kỹ thuật cho PFXGP4501TAAC
Hiển thị thông số
Loại màn hình hiển thị: TFT True Color LCD
Kích thước màn hình hiển thị: 10,4 inch
Độ phân giải: 640 × 480 pixel (VGA)
Diện tích hiển thị hiệu quả: W211.2mm × H158.4mm
Hiển thị màu: 65536 màu (không nhấp nháy)/16384 màu (nhấp nháy)
Đèn nền: Đèn LED trắng (Người dùng không thể tự thay thế, vui lòng liên hệ với chi nhánh Pro face tại địa phương)
Điều chỉnh độ sáng: 16 mức (có thể điều chỉnh thông qua bảng điều khiển cảm ứng hoặc phần mềm)
Tuổi thọ đèn nền: Trên 50000 giờ (hoạt động liên tục ở 25℃ làm giảm độ sáng xuống 50% so với mức ban đầu)
2、 Thông số bảng điều khiển cảm ứng
Loại bảng điều khiển cảm ứng: điện trở (tương tự)
Độ phân giải màn hình cảm ứng: 1024 × 1024
Tuổi thọ của màn hình cảm ứng: trên 1000000 chu kỳ
3、 Tham số giao diện
Cổng nối tiếp (COM1): Truyền không đồng bộ RS-232C, độ dài dữ liệu 7 hoặc 8 bit, bit dừng 1 hoặc 2 bit, không có chẵn lẻ, lẻ hoặc chẵn, tốc độ truyền dữ liệu 2400bps đến 115,2kbps, đầu nối D-Sub 9 chân (lồi)
Cổng nối tiếp (COM2): Truyền không đồng bộ RS-422/485, độ dài dữ liệu 7 hoặc 8 bit, bit dừng 1 hoặc 2 bit, không có chẵn lẻ, lẻ hoặc chẵn, tốc độ truyền dữ liệu 2400bps đến 115,2kbps (MPI 187,5kbps tùy chọn), đầu nối D-Sub 9 chân (lồi)
Ethernet (LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, đầu nối RJ-45 x 1
Giao diện USB: USB 2.0 (đầu nối TYPE-A) x 1, điện áp nguồn DC 5V ± 5%, dòng điện đầu ra dưới 500mA, khoảng cách truyền thông dưới 5m; Ngoài ra còn có USB 2.0 (đầu nối Mini-B) x 1, khoảng cách truyền thông dưới 5m
4、 Tham số lưu trữ
Bộ nhớ điều khiển: SRAM 64KB có vùng thay đổi (bộ nhớ dự phòng với pin lithium có thể thay thế)
Khu vực chương trình: FLASH EPROM 132KB (có thể chứa 15000 bước chương trình)
Bộ nhớ trong: FLASH EPROM 32MB (bao gồm vùng chương trình logic)
Bộ nhớ dự phòng: SRAM 320KB (bộ nhớ dự phòng có pin lithium có thể thay thế)
5、 Thông số đồng hồ
Độ chính xác của đồng hồ: ± 65 giây/tháng (sai số ở nhiệt độ phòng và khi tắt nguồn). Những thay đổi trong môi trường hoạt động và tuổi thọ pin có thể khiến sai số này mở rộng trong phạm vi từ -380 đến +90 giây mỗi tháng.
6、 Thông số điện
Điện áp đầu vào: AC100V đến 240V
Điện áp định mức: AC85V đến 264V
Tần số định mức: 50/60Hz
Dải tần số định mức: 47Hz đến 63Hz
Tổn thất công suất cho phép: trong vòng 1 chu kỳ (với khoảng cách hơn 1 giây)
Tiêu thụ điện năng: dưới 44VA ở 100 Vac, dưới 58VA ở 240 Vac
Dòng điện tức thời: dưới 30A
Độ bền cách điện: AC1500V, 20mA dưới 1 phút (giữa đầu nguồn và đầu FG)
Điện trở cách điện: DC500V, trên 10M Ω (giữa cực nguồn và cực FG)
7、 Các thông số môi trường
Nhiệt độ làm việc: 0℃ đến 55℃
Nhiệt độ lưu trữ: -20 ℃ đến +60 ℃
Độ ẩm làm việc: 10% RH đến 90% RH (không ngưng tụ, nhiệt độ nhiệt kế ướt dưới 39 ℃)
Độ ẩm lưu trữ: 10% RH đến 90% RH (không ngưng tụ, nhiệt độ nhiệt kế ướt dưới 39 ℃)
Ngăn bụi: dưới 0,1mg/m³ (mức cách nhiệt)
Mức độ ô nhiễm: Mức độ ô nhiễm 2
Chất lượng không khí: Khí không ăn mòn
Áp suất không khí (độ cao làm việc): 800hPa đến 1114hPa (độ cao dưới 2000 mét)
8、 Thông số cơ học
Hiệu suất chống rung: theo tiêu chuẩn IEC/EN61131-2, biên độ đơn 3,5mm từ 5Hz đến 9Hz, gia tốc không đổi 9,8m/s² từ 9Hz đến 150Hz, 10 lần (100 phút) theo trục X, Y và Z
Khả năng chống va đập: Tuân thủ tiêu chuẩn IEC/EN61131-2, 147m/s², 3 lần cho mỗi trục X, Y và Z
Hiệu suất chống nhiễu: điện áp nhiễu 1500Vp-p, chu kỳ xung 1 µ s, thời gian tăng 1ns (thông qua bộ mô phỏng nhiễu)
Hiệu suất chống tĩnh điện: Xả tiếp xúc 6kV (tuân thủ tiêu chuẩn IEC/EN61000-4-2,3)
Cấp độ bảo vệ: tương đương với IP65f NEMA # 250 TYPE 4X/13 (mặt trước được lắp đặt và cố định)
Phương pháp làm mát: làm mát bằng không khí tự nhiên
Trọng lượng: dưới 2kg (chỉ tính riêng máy chính)
Kích thước: W272.5mm × H214.5mm × D57mm
Kích thước lỗ mở tấm: W259mm × H201mm, độ dày tấm 1,6 đến 5mm
