PFXGP4501TADW

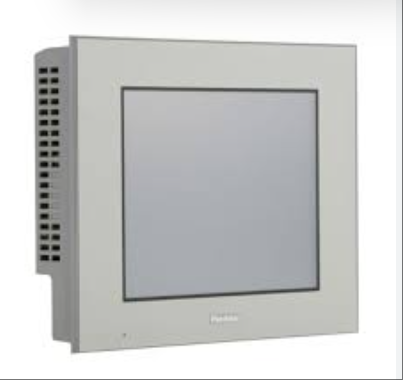

PFXGP4501TADW là giao diện người máy (HMI) hiệu suất cao 10,4 inch được thiết kế dành riêng cho môi trường công nghiệp khắc nghiệt, kết hợp màn hình độ phân giải cao, giao tiếp chống nhiễu mạnh mẽ và khả năng bảo vệ cấp quân sự. Nó được trang bị màn hình LCD TFT màu thực 65536 màu (độ phân giải 640 × 480) và màn hình cảm ứng điện trở có độ chính xác cao, hỗ trợ các hoạt động trực quan hóa rõ ràng trong môi trường nhiều nguồn sáng công nghiệp; Được xây dựng trong kiến trúc cổng giao tiếp kép, tích hợp Ethernet 10/100Mbps, RS-232/422/485 ba cổng nối tiếp và giao diện USB 2.0, tương thích với các giao thức công nghiệp chính thống như Modbus TCP/RTU, OPC UA, EtherNet/IP và có thể kết nối liền mạch các thiết bị không đồng nhất như PLC, bộ biến tần, cảm biến, v.v., đạt được trao đổi dữ liệu thời gian thực và điều khiển đa nền tảng; Thân máy áp dụng thiết kế không quạt hoàn toàn kín IP66f/NEMA 4X, đã vượt qua chứng nhận nhiệt độ rộng từ -20 ℃ đến 60 ℃, thử nghiệm rung và va đập MIL-STD-810G và bảo vệ chống ăn mòn bằng phun muối. Nó vẫn có thể hoạt động ổn định trong các tình huống khắc nghiệt như bụi, vết dầu và độ ẩm cao; Phần mềm phát triển GP Pro EX hỗ trợ biểu đồ xu hướng động, cảnh báo nhiều cấp, quản lý công thức và các chức năng khác. Nó có thể nhanh chóng xây dựng giao diện đa ngôn ngữ (bao gồm 15 ngôn ngữ như tiếng Trung/tiếng Anh/tiếng Nhật) và được trang bị khe cắm thẻ SD mở rộng để cập nhật chương trình nhanh chóng và lưu trữ dữ liệu lịch sử; Với CE/UL/cUL/ATEX/CCC và các chứng nhận an toàn đa quốc gia khác và các tiêu chuẩn tương thích điện từ (EMC) Loại A, mô hình này đã trở thành thiết bị đầu cuối tương tác cốt lõi để nâng cấp dây chuyền sản xuất kỹ thuật số, vận hành và bảo trì thiết bị từ xa và ra quyết định thông minh trong các ngành công nghiệp nặng như công nghiệp hóa dầu, đóng tàu, máy móc khai thác, v.v.
Thông số kỹ thuật cho PFXGP4501TADW
Hiển thị thông số
Loại màn hình hiển thị: TFT True Color LCD
Kích thước màn hình hiển thị: 10,4 inch
Độ phân giải: 640 × 480 pixel (VGA)
Diện tích hiển thị hiệu quả: W211.2mm × H158.4mm
Hiển thị màu: 65536 màu (không nhấp nháy)/16384 màu (nhấp nháy)
Đèn nền: LED trắng
Điều chỉnh độ sáng: Mức 8 (có thể điều chỉnh thông qua bảng điều khiển cảm ứng)
Tuổi thọ đèn nền: Trên 50000 giờ (hoạt động liên tục ở 25℃ làm giảm độ sáng xuống 50% so với mức ban đầu)
2、 Thông số bảng điều khiển cảm ứng
Loại bảng điều khiển cảm ứng: điện trở (tương tự)
Độ phân giải màn hình cảm ứng: 1024 × 1024
Tuổi thọ của màn hình cảm ứng: trên 1000000 chu kỳ
3、 Tham số giao diện
Cổng nối tiếp (COM1): Truyền không đồng bộ RS-232C, độ dài dữ liệu 7 hoặc 8 bit, bit dừng 1 hoặc 2 bit, không có chẵn lẻ, lẻ hoặc chẵn, tốc độ truyền dữ liệu 2400bps đến 115,2kbps, đầu nối D-Sub 9 chân (lồi)
Cổng nối tiếp (COM2): Truyền không đồng bộ RS-422/485, độ dài dữ liệu 7 hoặc 8 bit, bit dừng 1 hoặc 2 bit, không có chẵn lẻ, lẻ hoặc chẵn, tốc độ truyền dữ liệu 2400bps đến 115,2kbps (MPI 187,5kbps tùy chọn), đầu nối D-Sub 9 chân (lồi)
Ethernet (LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, đầu nối RJ-45 x 1
Giao diện USB:
USB 2.0 (đầu nối TYPE-A) x 1: Điện áp nguồn DC 5V ± 5%, dòng điện đầu ra dưới 500mA, khoảng cách truyền thông dưới 5m
USB 2.0 (đầu nối Mini-B) x 1: khoảng cách truyền thông dưới 5m
Khe cắm thẻ SD: Hỗ trợ thẻ SD dung lượng lớn (giới hạn dung lượng cụ thể không được đề cập rõ ràng, nhưng nhìn chung hỗ trợ 32GB trở lên)
4、 Tham số lưu trữ
Bộ nhớ trong: FLASH EPROM 16MB (bao gồm vùng chương trình logic)
Bộ nhớ dự phòng: SRAM 128KB (bộ nhớ dự phòng có pin lithium có thể thay thế)
Khu vực chương trình: FLASH EPROM 132KB (có thể chứa 15000 bước chương trình)
5、 Thông số đồng hồ
Độ chính xác của đồng hồ: ± 65 giây/tháng (sai số ở nhiệt độ phòng và khi tắt nguồn). Những thay đổi trong môi trường hoạt động và tuổi thọ pin có thể khiến sai số này mở rộng trong phạm vi từ -380 đến +90 giây mỗi tháng.
6、 Thông số điện
Điện áp đầu vào: DC 24V
Điện áp định mức: DC 19,2V đến 28,8V
Tổn thất công suất cho phép: dưới 10ms
Tiêu thụ điện năng: dưới 17W
Dòng điện tức thời: dưới 30A
Độ bền cách điện: AC1000V, 20mA dưới 1 phút (giữa đầu nguồn và đầu FG)
Điện trở cách điện: DC500V, trên 10M Ω (giữa cực nguồn và cực FG)
7、 Các thông số môi trường
Nhiệt độ làm việc: 0℃ đến 50℃
Nhiệt độ lưu trữ: -20 ℃ đến +60 ℃
Độ ẩm làm việc: 10% RH đến 90% RH (không ngưng tụ, nhiệt độ nhiệt kế ướt dưới 39 ℃)
Độ ẩm lưu trữ: 10% RH đến 90% RH (không ngưng tụ, nhiệt độ nhiệt kế ướt dưới 39 ℃)
Ngăn bụi: dưới 0,1mg/m³ (mức cách nhiệt)
Mức độ ô nhiễm: Mức độ ô nhiễm 2
Chất lượng không khí: Khí không ăn mòn
Áp suất không khí (độ cao làm việc): 800hPa đến 1114hPa (độ cao dưới 2000 mét)
8、 Thông số cơ học
Hiệu suất chống rung: theo tiêu chuẩn IEC/EN61131-2, biên độ đơn 3,5mm từ 5Hz đến 9Hz, gia tốc không đổi 9,8m/s² từ 9Hz đến 150Hz, 10 lần (100 phút) theo trục X, Y và Z
Khả năng chống va đập: Tuân thủ tiêu chuẩn IEC/EN61131-2, 147m/s², 3 lần cho mỗi trục X, Y và Z
Hiệu suất chống nhiễu: điện áp nhiễu 1000Vp-p, chu kỳ xung 1 μs, thời gian tăng 1ns (thông qua bộ mô phỏng nhiễu)
Hiệu suất chống tĩnh điện: Phóng điện tiếp xúc 6kV (tuân thủ tiêu chuẩn IEC/EN61000-4-2, Cấp độ 3)
Cấp độ bảo vệ: tương đương với IP65f NEMA # 250 TYPE 4X/13 (mặt trước được lắp đặt và cố định)
Phương pháp làm mát: làm mát bằng không khí tự nhiên
Trọng lượng: dưới 2,5kg (chỉ dành cho máy chính)
Kích thước: W315mm × H241mm × D56mm
Kích thước lỗ mở tấm: W301.5mm × H227.5mm, độ dày tấm 1.6 đến 5mm
