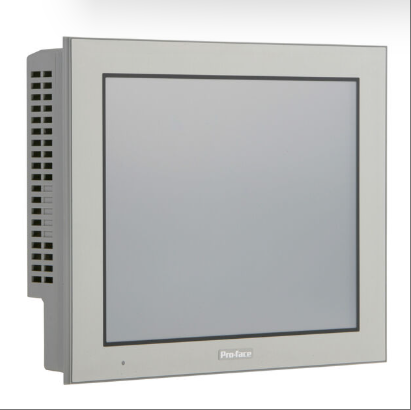

PFXGP4601TAD
Mô hình PFXGP4601TAD là giao diện người máy (HMI) hiệu suất cao 12,1 inch với màn hình LCD màu TFT 65536 màu (độ phân giải 800 × 600 pixel), kết hợp với màn hình cảm ứng điện trở có độ chính xác cao và chức năng điều chỉnh độ sáng 16 mức, mang đến trải nghiệm hình ảnh rõ nét và tinh tế trong môi trường công nghiệp phức tạp; Thiết bị hỗ trợ đầu vào điện áp rộng DC24V, với không gian lưu trữ tích hợp 32MB và vùng chương trình logic 132KB. Nó đạt được kết nối thiết bị đa giao thức thông qua các cổng nối tiếp RS-232C, RS-422/485 và giao diện Ethernet 10/100Mbps. Nó cũng được trang bị khe cắm thẻ USB 2.0 và SD để đáp ứng nhu cầu truyền dữ liệu và mở rộng nhanh chóng; Mức bảo vệ IP65f và thiết kế không quạt hoàn toàn kín có thể chống bụi, vết dầu và tác động rung động. Phạm vi nhiệt độ làm việc bao gồm 0 ℃ đến 50 ℃ và đã vượt qua các chứng nhận an toàn quốc tế như CE, UL và cUL. Phù hợp để giám sát thời gian thực, chẩn đoán lỗi và vận hành và bảo trì từ xa tại các địa điểm công nghiệp nặng; Với sự trợ giúp của phần mềm phát triển GP Pro EX, người dùng có thể nhanh chóng xây dựng các giao diện đa ngôn ngữ (hỗ trợ tiếng Nhật, tiếng Trung giản thể, v.v.) và sử dụng các chức năng như hoạt hình và biểu đồ xu hướng để đạt được hình ảnh hóa trạng thái thiết bị và quản lý thông minh, trở thành thiết bị đầu cuối tương tác cốt lõi để nâng cấp kỹ thuật số trong các lĩnh vực như năng lượng, sản xuất và đóng tàu.
Thông số kỹ thuật cho PFXGP4601TAD
Hiển thị thông số
Loại màn hình hiển thị: TFT True Color LCD
Kích thước màn hình: 12,1 inch
Độ phân giải: 800 × 600 pixel (SVGA)
Diện tích hiển thị hiệu quả: W246.0mm × H184.5mm
Hiển thị màu: 65536 màu (không nhấp nháy)/16384 màu (nhấp nháy)
Đèn nền: Đèn LED trắng (Người dùng không thể tự thay thế, nếu cần thay thế, vui lòng liên hệ với chi nhánh Pro face địa phương)
Tuổi thọ đèn nền: Trên 50000 giờ (hoạt động liên tục ở 25℃ làm giảm độ sáng xuống 50% so với mức ban đầu)
Điều chỉnh độ sáng: 16 mức (có thể điều chỉnh thông qua bảng điều khiển cảm ứng hoặc phần mềm)
2、 Thông số bảng điều khiển cảm ứng
Loại bảng điều khiển cảm ứng: điện trở (tương tự, chạm đơn)
Độ phân giải màn hình cảm ứng: 1024 × 1024
Tuổi thọ của màn hình cảm ứng: trên 1000000 chu kỳ
Phông chữ ngôn ngữ: Hỗ trợ tiếng Nhật (6962 ký tự, bao gồm 607 ký tự không phải tiếng Trung, tuân thủ tiêu chuẩn JIS 1&2), ANK (158 ký tự, phông chữ tiếng Hàn, tiếng Trung giản thể và tiếng Trung phồn thể có thể tải xuống)
3、 Tham số giao diện
Cổng nối tiếp (COM1): Truyền không đồng bộ RS-232C, độ dài dữ liệu 7 hoặc 8 bit, bit dừng 1 hoặc 2 bit, không có chẵn lẻ, lẻ hoặc chẵn, tốc độ truyền dữ liệu 2400bps đến 115200bps, đầu nối D-Sub 9 chân (lồi)
Cổng nối tiếp (COM2): Truyền không đồng bộ RS-422/485, độ dài dữ liệu 7 hoặc 8 bit, bit dừng 1 hoặc 2 bit, không có chẵn lẻ, lẻ hoặc chẵn, tốc độ truyền dữ liệu 2400bps đến 115200bps (MPI 187,5kbps tùy chọn), đầu nối D-Sub 9 chân (lồi)
Ethernet (LAN): IEEE802.3i/IEEE802.3u, 10BASE-T/100BASE-TX, đầu nối RJ-45 x 1
Giao diện USB:
USB 2.0 (đầu nối TYPE-A) x 1: Điện áp nguồn DC 5V ± 5%, dòng điện đầu ra dưới 500mA, khoảng cách truyền thông dưới 5m
USB 2.0 (đầu nối Mini-B) x 1: khoảng cách truyền thông dưới 5m
Khe cắm thẻ SD: Hỗ trợ thẻ SD (tối đa 32GB)
4、 Tham số lưu trữ
Lưu trữ ứng dụng: 32MB (FLASH EPROM, bao gồm vùng chương trình logic)
Không gian chương trình logic: 132KB (FLASH EPROM, có thể chứa 15000 bước chương trình)
Lưu trữ dự phòng: 320KB (SRAM, bộ nhớ dự phòng có pin lithium có thể thay thế)
Diện tích thay đổi: 64KB (SRAM, được sao lưu bằng pin lithium có thể thay thế)
5、 Thông số điện
Điện áp đầu vào: DC 24V
Điện áp định mức: DC 19,2V đến 28,8V
Tổn thất công suất cho phép: dưới 10ms
Tiêu thụ điện năng: dưới 17W
Dòng điện tức thời: dưới 30A
Độ bền cách điện: AC1000V, 20mA dưới 1 phút (giữa đầu nguồn và đầu FG)
Điện trở cách điện: DC500V, trên 10M Ω (giữa cực nguồn và cực FG)
6、 Thông số môi trường
Nhiệt độ làm việc: 0℃ đến 55℃
Nhiệt độ lưu trữ: -20 ℃ đến +60 ℃
Độ ẩm làm việc: 10% RH đến 90% RH (không ngưng tụ, nhiệt độ nhiệt kế ướt: dưới 39 ℃)
Độ ẩm lưu trữ: 10% RH đến 90% RH (không ngưng tụ, nhiệt độ nhiệt kế ướt: dưới 39 ℃)
Ngăn bụi: dưới 0,1mg/m³ (mức cách nhiệt)
Mức độ ô nhiễm: Mức độ ô nhiễm 2
Chất lượng không khí: Khí không ăn mòn
Áp suất không khí (độ cao làm việc): 800hPa đến 1114hPa (độ cao dưới 2000 mét)
7、 Thông số cơ học
Hiệu suất chống rung: theo tiêu chuẩn IEC/EN61131-2, biên độ đơn 3,5mm từ 5Hz đến 9Hz, gia tốc không đổi 9,8m/s² từ 9Hz đến 150Hz, 10 lần (100 phút) theo trục X, Y và Z
Khả năng chống va đập: Tuân thủ tiêu chuẩn IEC/EN61131-2, 147m/s², 3 lần cho mỗi trục X, Y và Z
Hiệu suất chống nhiễu: điện áp nhiễu 1000Vp-p, chu kỳ xung 1 µ s, thời gian tăng 1ns (thông qua bộ mô phỏng nhiễu)
Hiệu suất chống tĩnh điện: Phóng điện tiếp xúc 6kV (tuân thủ tiêu chuẩn IEC/EN61000-4-2, Cấp độ 3)
Cấp độ bảo vệ: tương đương với IP65f NEMA # 250 TYPE 4X/13 (mặt trước được lắp đặt và cố định)
Phương pháp làm mát: làm mát bằng không khí tự nhiên
Trọng lượng: dưới 2,5kg (chỉ dành cho máy chính)
Kích thước: W315mm × H241mm × D56mm
Kích thước lỗ mở tấm: W301.5mm × H227.5mm, độ dày tấm 1.6 đến 5mm
Dịch vụ của chúng tôi:
1、Tất cả sản phẩm của chúng tôi đều mới và chính hãng, chất lượng tốt
2、Giá của chúng tôi rất cạnh tranh.
3、 Chúng tôi có sẵn số lượng lớn trong kho nên có thể giúp khách hàng có được những linh kiện khó có được.
4、Mọi thắc mắc sẽ được trân trọng và trả lời trong vòng 24 giờ.
Đóng gói và giao hàng:
1、100% hàng mới và nguyên niêm phong của nhà máy!
2、Bảo hành: 1 năm

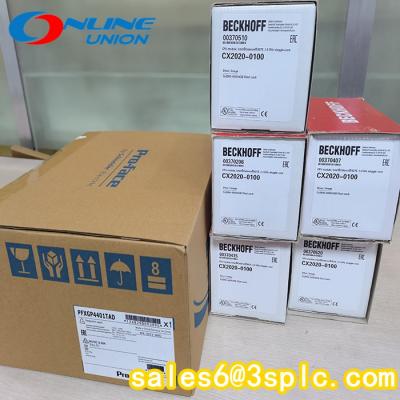

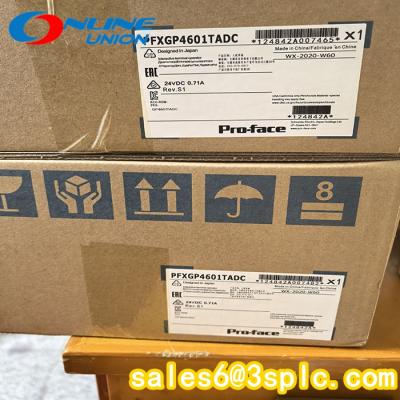

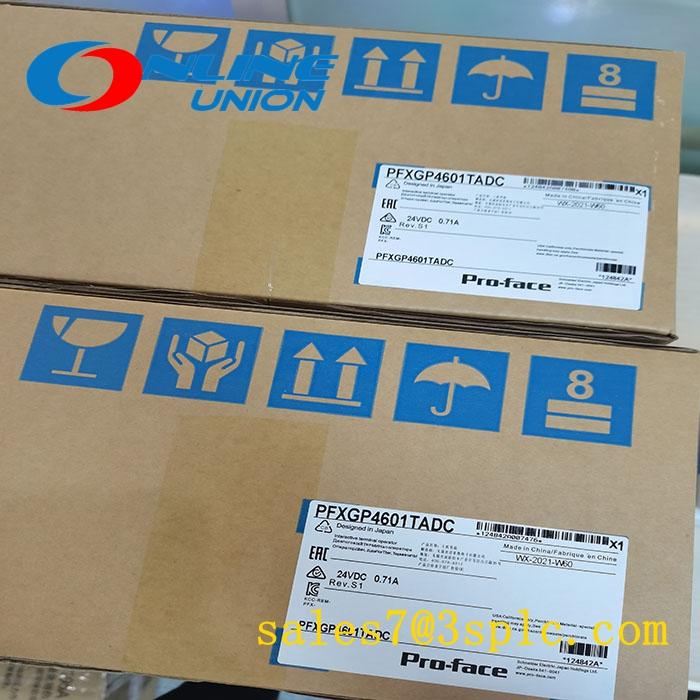

3、Đóng gói: Đóng gói ban đầu bằng thùng carton.
4、Thời gian giao hàng: Giao hàng trong vòng 3-7 ngày sau khi thanh toán
5、Tất cả hàng hóa sẽ được kiểm tra trước khi giao hàng
