MGPM20TF-30Z

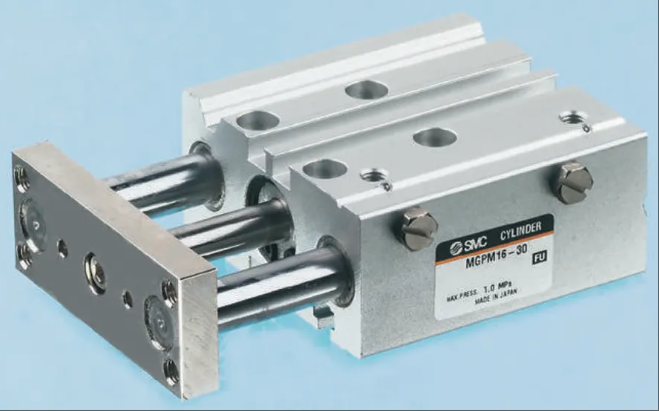

Sản phẩm model MGPM20TF-30Z là một xi lanh mỏng có thanh dẫn hướng, thuộc dòng MGP-Z. Sản phẩm áp dụng thiết kế nhỏ gọn và cấu trúc thanh dẫn hướng tích hợp có thể ngăn chặn hiệu quả thanh piston quay, cải thiện đáng kể độ ổn định của tải và độ chính xác dẫn hướng, đặc biệt phù hợp với các tình huống định vị có độ chính xác cao. Đường kính xi lanh của sản phẩm là 20mm, hành trình là 30mm và vật liệu chính là hợp kim nhôm, kết hợp các đặc tính nhẹ và độ bền cao để đáp ứng các yêu cầu về bố trí không gian nhỏ gọn. Sản phẩm này hỗ trợ chế độ truyền động tác động kép, đạt được chuyển động tuyến tính hai chiều của piston thông qua khí nén. Sản phẩm có khả năng chịu áp suất tối đa là 1,0 MPa và phạm vi nhiệt độ làm việc từ -10 ℃ đến 60 ℃. Sản phẩm tương thích với không khí làm môi trường truyền động và không yêu cầu bôi trơn bổ sung, giúp việc bảo trì trở nên thuận tiện. Ngoài ra, thanh dẫn hướng của sản phẩm đã được rút ngắn 22mm và thiết kế tối ưu hóa độ dày của tấm đầu trước đã giảm 24% trọng lượng, giảm đáng kể lượng gia công tránh lắp đặt. Nó cũng tương thích với công tắc từ tròn và công tắc từ mạnh, có thể lắp đặt trực tiếp mà không cần vách ngăn, cải thiện hơn nữa việc sử dụng không gian và tích hợp hệ thống. Nó được sử dụng rộng rãi trong các lĩnh vực công nghiệp như sản xuất điện tử và lắp ráp chính xác, đòi hỏi các yêu cầu nghiêm ngặt về thu nhỏ thiết bị và độ chính xác chuyển động.
Thông số kỹ thuật cho MGPM20TF-30Z
Các thông số cơ sở hạ tầng
Mẫu: MGPM20TF-30Z
Dòng sản phẩm: Dòng MGP-Z có xi lanh mỏng thanh dẫn hướng
Đường kính xi lanh: 20mm
Hành trình: 30mm
Vật liệu chính: hợp kim nhôm, kết hợp đặc tính nhẹ và độ bền cao, phù hợp với yêu cầu bố trí không gian nhỏ gọn.
Cấu trúc thanh dẫn hướng: Thanh dẫn hướng tích hợp có thể ngăn chặn hiệu quả thanh piston quay, cải thiện độ ổn định tải và độ chính xác dẫn hướng, đặc biệt phù hợp cho các tình huống định vị có độ chính xác cao.
Kiểu ổ trục: ổ trục trượt, mang lại sự ổn định ngang và bảo vệ xi lanh khỏi tác động của tải trọng ngang.
Phương pháp lắp đặt: Lắp đặt cơ bản, dễ dàng cố định trên bề mặt thiết bị hoặc tích hợp vào các nhóm van mô-đun.
2、 Thông số hiệu suất
Chế độ hoạt động: Thanh đơn tác động kép, tạo chuyển động tuyến tính hai chiều của piston thông qua khí nén.
Phạm vi áp suất làm việc:
Áp suất vận hành tối thiểu: 0,1 MPa
Áp suất vận hành tối đa: 1.0 MPa
Khả năng chịu áp suất đảm bảo: 1,5 MPa
Phạm vi nhiệt độ làm việc: -10℃ đến 60℃, có thể thích ứng với sự thay đổi nhiệt độ trong môi trường công nghiệp thông thường.
Sử dụng chất lỏng: không khí, không cần bôi trơn thêm, đơn giản hóa quá trình bảo trì.
Dạng đệm: đệm lót, giảm tiếng ồn va chạm của thanh piston và kéo dài tuổi thọ của xi lanh.
Phạm vi tốc độ piston: 50-500mm/giây, hỗ trợ điều kiện làm việc tốc độ cao hoặc tốc độ thấp, phù hợp với các yêu cầu nhịp điệu chuyển động khác nhau.
Độ chính xác không quay: ± 0,07 °, đảm bảo định vị có độ chính xác cao.
3、 Giao diện và thông số cài đặt
Đường kính ống (cổng áp suất không khí): 1/8 inch, tương thích với các giao diện đường ống khí nén tiêu chuẩn.
Loại ren xuyên lỗ: Ren Rc, dễ dàng kết nối với các mối nối hoặc nhóm van.
Khả năng tương thích với công tắc từ: Vòng từ tích hợp, hỗ trợ lắp đặt công tắc từ (yêu cầu cấu hình bổ sung), hỗ trợ chức năng phát hiện vị trí.
Phương pháp lắp đặt công tắc từ: Công tắc từ tròn và công tắc từ kháng từ trường mạnh không cần vách ngăn và có thể lắp đặt trực tiếp, cải thiện hơn nữa việc sử dụng không gian và tích hợp hệ thống.
4、 Tối ưu hóa kích thước và trọng lượng
Thanh dẫn hướng được rút ngắn: lên đến 22mm, giúp giảm lượng gia công lỗ thoát khí trong quá trình lắp đặt xi lanh và tiết kiệm không gian.
Thay đổi độ dày của tấm chắn phía trước: giảm trọng lượng tới 24%, giúp giảm thêm tải trọng thiết bị.
